Niveles de voltaje y jerarquía de paquetes en sistemas de almacenamiento de energía residenciales: un análisis lógico desde la celda hasta el sistema.
En el desarrollo y la operación de productos de almacenamiento de energía residencial, la jerarquía de voltaje y la estructura del paquete de baterías suelen confundirse. Este artículo toma como ejemplo un módulo de batería residencial de alto voltaje y desglosa la jerarquía completa de la cadena —desde la celda, el módulo y el paquete de baterías hasta el sistema— para aclarar la lógica detrás de la formación de voltaje y definir los límites del "paquete". Proporciona un marco técnico reutilizable para los profesionales del sector.

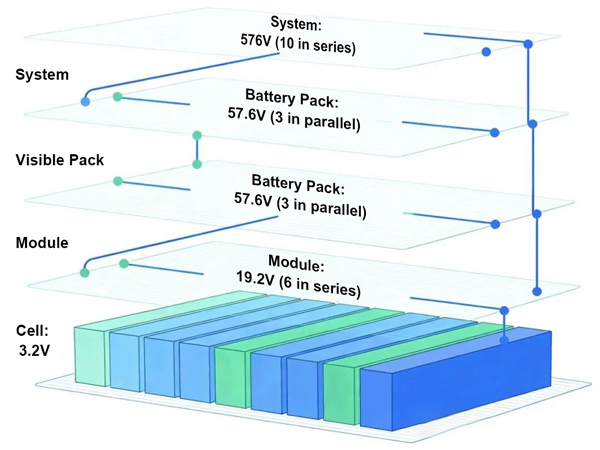

Jerarquía del sistema de baterías: desde la celda hasta el sistema completo.
La construcción de un sistema de baterías residenciales sigue una lógica de apilamiento ascendente, desde los niveles micro hasta los macro. Cada capa corresponde a definiciones funcionales y de voltaje distintas, lo cual es clave para comprender las diferencias de voltaje:
La unidad electroquímica más básica y el portador de energía más pequeño. En aplicaciones residenciales, se suelen utilizar celdas prismáticas de fosfato de hierro y litio (LFP), con parámetros típicos de 3,2 V de voltaje nominal y 314 Ah de capacidad. Cada celda proporciona aproximadamente 1 kWh de energía y constituye la base de todas las estructuras de nivel superior.
Varias celdas se combinan en serie o en paralelo para formar una unidad intermedia con salida de voltaje independiente. La conexión en serie aumenta el voltaje, mientras que la conexión en paralelo aumenta la capacidad. Los módulos son los componentes básicos de los paquetes de baterías y nodos clave para la monitorización del voltaje.
Basándose en módulos, se integran componentes adicionales como la carcasa, el sistema de gestión de baterías (BMS), las placas de muestreo, los arneses de cableado y la gestión térmica para formar una unidad completa capaz de generar energía de forma independiente. El paquete de baterías es la principal forma de suministro de los productos de almacenamiento residenciales, con especificaciones estandarizadas de energía y voltaje.
Se conectan varios paquetes de baterías en serie o en paralelo y se integran con un inversor/sistema de conversión de potencia (PCS) para formar un sistema completo de almacenamiento de energía conectado a la red. La tensión del sistema viene determinada por la configuración de los paquetes y los módulos elevadores de CC/CC.
Si bien la jerarquía de voltaje —desde la celda hasta el módulo, el paquete de baterías y el sistema— define la arquitectura eléctrica de los sistemas de almacenamiento de energía residenciales, también determina directamente cómo debe fabricarse la batería.
Para dar soporte a diferentes escalas de producción y diseños de productos, ofrecemos sistemas semiautomáticos y totalmente automáticos.
Soluciones de ensamblaje de baterías ESS
, abarcando todo el proceso, desde las pruebas de células hasta la integración del paquete.
Para escenarios de producción flexibles, como líneas piloto o fabricación multimodelo, las líneas de ensamblaje de baterías semiautomáticas ofrecen una solución rentable. La solución incluye:
clasificación de células
y emparejamiento, apilamiento de módulos, soldadura de barras colectoras, instalación de BMS y pruebas funcionales. Son ideales para fabricantes que buscan adaptabilidad manteniendo el control del proceso.
Para la producción a gran escala y estandarizada,
Líneas de ensamblaje de baterías ESS totalmente automatizadas
Permiten una alta eficiencia y consistencia. Estos sistemas integran alimentación automatizada de celdas, ensamblaje robótico de módulos, soldadura láser, instalación en línea de BMS y pruebas al final de la línea, a menudo combinados con sistemas MES para una trazabilidad completa de los datos. Estas soluciones son especialmente adecuadas para la fabricación de baterías de alto voltaje y entornos de producción en masa.
Al alinear el diseño de la batería (estructura de voltaje) con la capacidad de producción (proceso de ensamblaje), los fabricantes pueden garantizar una mayor consistencia, seguridad y escalabilidad en los sistemas de almacenamiento de energía residenciales.
Desglose de la jerarquía de voltaje: desde decenas de voltios hasta 720 V.
Tomando como ejemplo un módulo de batería residencial de alto voltaje de 8,04 kWh, las diferencias de voltaje en cada nivel surgen de la configuración de la celda y del diseño del circuito:
1. Voltaje a nivel de celda: 3,2 V
Una sola celda LFP tiene un voltaje nominal de 3,2 V (3,65 V completamente cargada, 2,5 V descargada). Este valor está determinado por sus propiedades electroquímicas y no puede alimentar directamente un sistema residencial. Se requieren combinaciones en serie o en paralelo para aumentar el voltaje y la energía.
2. Tensión a nivel de módulo: 25,6 V
Para lograr 8,04 kWh, la batería utiliza un diseño de módulo con 8 celdas en serie:
*Voltaje: 3,2 V × 8 = 25,6 V
*Capacidad: se mantiene en 314 Ah (sin cambios en la serie)
*Energía: 25,6 V × 314 Ah ÷ 1000 ≈ 8,04 kWh
Este valor de "más de 20 voltios", que se suele ver en los sistemas de monitorización, corresponde a la tensión a nivel de módulo, no a la tensión del sistema.
3. Voltaje del paquete de baterías: 25,6 V (base) / ~400 V (después del convertidor elevador CC/CC)
Salida base: 25,6 V directamente desde el módulo, supervisada por el BMS.
Elevador CC/CC: El paquete integra un módulo CC/CC para elevar el voltaje a ~400 V, preparándolo para la integración de sistemas de alto voltaje.
4. Tensión a nivel de sistema: 720 V
Dos paquetes de baterías idénticos de 8,04 kWh están conectados en serie:
Paquete individual (después de la carga rápida): ~400 V
Voltaje del sistema: 400 V × 2 ≈ 800 V
La tensión nominal se indica como 720 V, lo que corresponde a un rango de funcionamiento real de aproximadamente 720 V a 950 V. Esta es la tensión final suministrada al inversor y el parámetro clave en la placa de características del producto.
Límites de definición del paquete: Módulo vs. Paquete de baterías vs. Sistema
El término “paquete” se usa a menudo de forma ambigua. Su significado depende del contexto:
1. Paquete pequeño / Módulo
Un grupo de celdas conectadas en serie o en paralelo, sin carcasa ni sistema de gestión de baterías (BMS) completo. Es un componente interno de un paquete de baterías. Ejemplo: un módulo de 51,2 V formado por 16 celdas en serie.
2. Paquete grande / Paquete de baterías
Una unidad totalmente integrada con carcasa, sistema de gestión de baterías (BMS), interfaces y funciones de protección. Es la unidad más compacta disponible en el mercado de sistemas de almacenamiento residencial. La unidad de 8,04 kWh que se describe aquí es un modelo típico de gran capacidad.
3. Paquete a nivel de sistema
Varios paquetes de baterías conectados entre sí y que funcionan con un inversor/PCS forman un sistema completo. En este caso, dos paquetes conectados en serie para formar un sistema de 720 V representan un paquete a nivel de sistema.
Conceptos erróneos comunes y puntos técnicos clave
-
Confusión entre voltaje y energía
Energía (kWh) = Voltaje (V) × Capacidad (Ah) ÷ 1000,
“Más de 20 voltios” se refiere al voltaje a nivel de módulo, mientras que 720 V se refiere al voltaje a nivel de sistema. Pertenecen a capas diferentes y no se pueden comparar directamente.
-
Diferencias en los factores de forma celular
Las celdas cilíndricas (por ejemplo, 18650, 21700) que se ven con frecuencia siguen estando a nivel de celda, al igual que las celdas prismáticas utilizadas en sistemas residenciales. La diferencia radica en el formato y la aplicación.
-
Función de la conexión en serie
La conexión en serie es el método principal para aumentar el voltaje. Los incrementos de voltaje desde la celda → módulo → paquete → sistema se logran mediante conexiones en serie. La conexión en paralelo solo aumenta la capacidad.
-
Valor de los módulos CC/CC
Los sistemas residenciales de alta tensión utilizan módulos CC/CC para elevar la tensión de los paquetes de baja tensión a rangos de alta tensión, lo que permite configuraciones en serie con múltiples paquetes y cumple con los requisitos de conexión a la red eléctrica. Esta es una característica clave de los sistemas de alta tensión.
Conclusión
La jerarquía de voltaje y la estructura del paquete de los sistemas de almacenamiento de energía residenciales se pueden resumir de la siguiente manera:
-
El voltaje se determina por jerarquía: desde la celda individual (3,2 V) hasta el módulo (25,6 V), el paquete de baterías (~400 V) y, finalmente, el sistema (720 V), los niveles de voltaje se acumulan a medida que aumenta el nivel jerárquico.
-
Las definiciones de los paquetes están claramente delimitadas: un "Paquete pequeño" se refiere a un módulo interno; un "Paquete grande" constituye una unidad entregable de forma independiente; y un "Paquete a nivel de sistema" representa el sistema completo formado por la combinación de varios paquetes.
-
La lógica técnica subyacente es unificada: las conexiones en serie se utilizan para aumentar el voltaje, las conexiones en paralelo para ampliar la capacidad y los módulos CC/CC para facilitar la conversión de bajo a alto voltaje, lo que conforma la filosofía de diseño universal para los productos de almacenamiento de energía residencial de alto voltaje.
