Cómo calcular Ah, tasa C y corriente en sistemas de almacenamiento de energía residenciales
En las pruebas, la integración de datos y la definición de productos para sistemas de almacenamiento de energía residenciales, comprender los parámetros clave de la batería es fundamental. En muchos casos, las discrepancias entre los datos de la plataforma en la nube y el rendimiento real del hardware no se deben a fallos del dispositivo, sino a la falta de claridad en la lógica subyacente de los parámetros. Este artículo, en forma de notas de estudio estandarizadas, organiza sistemáticamente los conceptos más críticos y frecuentemente confundidos en los productos de almacenamiento residenciales (capacidad de la celda, tasa C, corriente, voltaje y configuración serie-paralelo), junto con fórmulas y casos de cálculo reales, para ayudar a los profesionales del sector a construir un marco completo de conocimiento de parámetros.
1. Capacidad de la celda (Ah): La base de todos los cálculos

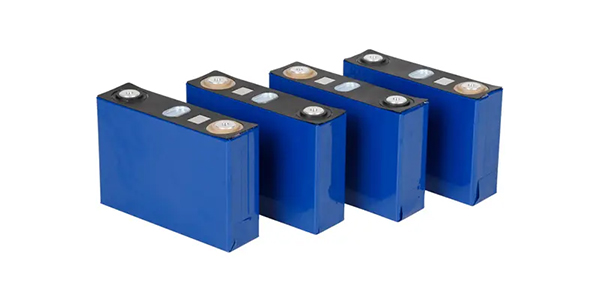

La capacidad de la celda es el parámetro físico fundamental de una batería, y se mide en amperios-hora (Ah). Representa la capacidad de la batería para descargarse continuamente a una corriente nominal. En resumen, los Ah determinan «cuánta energía puede almacenar la batería» y son el punto de partida para todos los cálculos de corriente, potencia y energía.
Las capacidades comunes de las celdas en la industria incluyen 280 Ah, 314 Ah, 340 Ah, etc. Estos son parámetros de hardware fijos especificados por el fabricante de la celda en la hoja de datos y no se pueden modificar mediante software.
2. Tasa C: La regla fundamental que determina la velocidad de carga/descarga.
La tasa C (tasa de carga/descarga) es el coeficiente clave que relaciona la capacidad y la corriente. Define la corriente máxima de funcionamiento segura permitida para una batería. Los diferentes tipos de celdas tienen tasas C seguras fijas, y los sistemas de almacenamiento de energía para uso residencial suelen adoptar diseños con tasas C bajas para garantizar su vida útil y estabilidad.
Fórmula básica:
Corriente máxima de funcionamiento (A) = Capacidad de la celda (Ah) × Tasa C (C)
Esta es la fórmula más fundamental y crítica en los sistemas de almacenamiento residencial, y la base principal para determinar si los datos de la plataforma son correctos.
Ejemplo:
Capacidad de la celda: 314 Ah
Velocidad máxima de carga/descarga: 0,5C
Corriente máxima a 0,5C = 314 Ah × 0,5C = 157 A
Este valor representa el límite físico del hardware y no debe superarse. Si el sistema muestra una corriente muy superior a este valor, generalmente se trata de un error de configuración de parámetros.
3. Caso real: Por qué el artículo 314A debe ser incorrecto.
En escenarios de prueba reales, si la plataforma en la nube muestra una corriente de carga máxima de 314 A y una corriente de descarga máxima de 314 A, se puede identificar como anormal basándose únicamente en la lógica de los parámetros.
Lógica correcta:
-
Capacidad de la celda: 314 Ah
-
Tasa de descarga nominal C: 0,5C
-
Corriente máxima teórica: 314 × 0,5 = 157 A
-
La plataforma muestra 314A → esto equivale a usar directamente la capacidad como corriente, un error de configuración típico.
Esto demuestra que, al dominar las fórmulas subyacentes, se puede verificar rápidamente la validez de los datos sin necesidad de realizar pruebas de hardware.
4. Serie (S) y Paralelo (P): La lógica fundamental de la arquitectura de sistemas
Los sistemas de almacenamiento de energía residenciales no utilizan celdas individuales directamente. En cambio, combinan celdas en serie y en paralelo para ajustarse a los requisitos de voltaje y capacidad; esta es la regla de diseño fundamental.
1) Serie (S): Voltaje creciente
El número de celdas en serie determina el voltaje del sistema, mientras que la capacidad y la corriente permanecen inalteradas.
Fórmula:
Voltaje del sistema = Voltaje de una sola celda × Número de conexiones en serie (S)
Para celdas de fosfato de hierro y litio (LFP) con un voltaje nominal de 3,2 V, un sistema 16S tiene:
3,2 V × 16 = 51,2 V
2
)
Paralelo (P): Aumento de la capacidad y la corriente
El número de conexiones en paralelo determina la capacidad total del sistema y la corriente de salida total, mientras que el voltaje permanece invariable.
Fórmulas:
Capacidad del sistema = Capacidad de una sola celda × Número de conexiones paralelas (P)
Corriente máxima del sistema = Corriente máxima de una sola celda × Número de conexiones en paralelo (P)
Ejemplo:
Celda de 314 Ah con configuración 2P:
Capacidad del sistema = 314 × 2 = 628 Ah
Corriente máxima = 157 × 2 = 314 A
La configuración serie-paralelo determina directamente las especificaciones generales del sistema y es un requisito previo para todos los cálculos de parámetros.
5. Sistema de voltaje: El límite de seguridad del almacenamiento residencial
Las celdas de fosfato de hierro y litio tienen un rango de voltaje seguro fijo, que constituye la base de
Sistema de gestión de edificios (BMS)
lógica de protección:
-
Voltaje nominal de la celda: 3,2 V
-
Voltaje de carga completa: 3,65 V
-
Tensión de corte de descarga: 2,5 V
El voltaje del sistema aumenta proporcionalmente con el número de celdas en serie. Para un sistema de 16S:
-
Tensión nominal: 51,2 V
-
Voltaje de carga completa: 58,4 V
-
Protección contra subtensión: 40 V
Las anomalías de voltaje son el principal indicador de fallos en la batería y un aspecto clave de la monitorización en la plataforma en la nube.
6. Energía (Wh) y Potencia (kW): Expresiones básicas de las especificaciones del producto
La capacidad y la potencia nominal de los productos de almacenamiento residencial se derivan de los parámetros anteriores.
1
)
Energía del sistema (capacidad de almacenamiento)
Fórmula:
Energía (Wh) = Voltaje del sistema (V) × Capacidad del sistema (Ah)
Ejemplo:
51,2 V × 314 Ah = 16.076,8 Wh ≈ 16,0 kWh
2
)
Potencia del sistema (capacidad de carga/descarga)
Fórmula:
Potencia (kW) = Tensión del sistema (V) × Corriente máxima (A) ÷ 1000
Ejemplo:
51,2 V × 157 A = 8038,4 W ≈ 8,0 kW
La energía determina cuánto tiempo puede funcionar el sistema, mientras que la potencia determina la magnitud de la carga que puede soportar; ambas son métricas clave para la definición del producto.
7. Lógica de protección del BMS: La base de seguridad para todos los parámetros
El sistema de gestión de baterías (BMS) establece múltiples mecanismos de protección basados en los parámetros de las celdas para garantizar un funcionamiento seguro:
-
Protección contra sobretensión (OVP): Interrumpe la carga cuando está completamente cargada.
-
Protección contra subtensión (UVP): Detiene la descarga cuando se agota.
-
Protección contra sobrecorriente (OCP): Se desconecta inmediatamente cuando la corriente supera los límites.
-
Protección contra sobretemperatura (OTP): Reduce la potencia o apaga el sistema en caso de temperaturas anormales.
Todos estos umbrales de protección están determinados por las especificaciones de la celda. Las alarmas, los estados y los datos de limitación que se muestran en la plataforma en la nube se derivan de las decisiones del sistema de gestión de baterías (BMS) en tiempo real.
8. Comprensión esencial: Principio de priorizar el hardware
En las pruebas de almacenamiento de energía residencial y la integración de datos, siempre se debe seguir el principio de priorizar el hardware:
-
La hoja de datos de la celda es del estándar más alto.
-
La tasa C, el rango de voltaje y la corriente máxima no se pueden modificar mediante software.
-
Los datos de la plataforma en la nube son solo para visualización; los errores de configuración pueden causar distorsiones.
-
Todos los datos anómalos deben verificarse primero utilizando fórmulas.
En pocas palabras: los datos de la plataforma pueden ser erróneos, pero las fórmulas nunca lo son.
9. Resumen: Un marco unificado de parámetros básicos
Todos los parámetros de un sistema de almacenamiento de energía residencial giran en torno a la celda de la batería:
Ah define la capacidad
→
La tasa C define la corriente
→
La configuración serie-paralelo define la estructura del sistema.
→
El voltaje y la potencia definen la clase de producto.
→
BMS define los límites de seguridad
Al dominar las fórmulas, comprender la lógica y aprender los cálculos inversos, los profesionales pueden identificar rápidamente problemas en la definición del producto, la integración de datos y la validación de las pruebas, evitando así malentendidos fundamentales.
Para los profesionales del sector del almacenamiento de energía residencial, estos parámetros fundamentales no constituyen conocimientos avanzados de I+D, sino habilidades básicas esenciales. Una comprensión clara de las relaciones entre Ah, tasa C, corriente, voltaje y configuración serie-paralelo no solo mejora la eficiencia laboral, sino que también sienta las bases para un marco de evaluación de productos profesional y riguroso, un paso esencial para pasar del nivel principiante al avanzado.
