¿Qué es una máquina de pegado de papel aislante para baterías?

July 17 , 2026

¿Qué es una máquina de pegado de papel aislante para baterías? ¿Máquina?

En la producción de paquetes de baterías cilíndricas, el papel aislante se aplica al terminal positivo de cada celda antes de la clasificación, el ensamblaje y la soldadura. Esta pequeña capa aislante ayuda a separar el terminal positivo de las piezas metálicas circundantes y reduce el riesgo de contacto accidental durante los procesos posteriores.

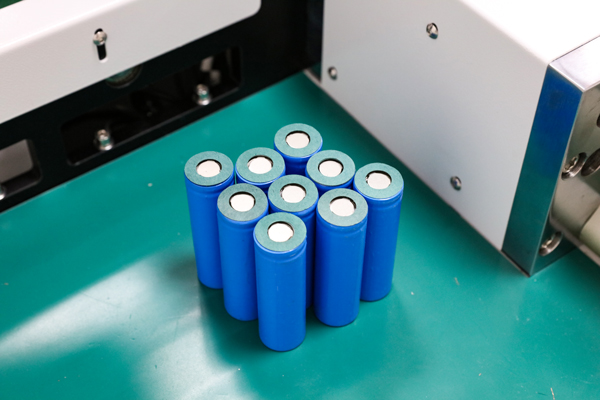

Battery barley paper sticking

Para las líneas de producción que manejan grandes cantidades de celdas 18650, 21700, 26650 o 32700, la aplicación manual de papel puede ser lenta e inconsistente. La máquina de pegado de papel aislante automatiza los procesos de alimentación, posicionamiento, perforación del papel y pegado, ayudando a los fabricantes de paquetes de baterías a mejorar la eficiencia y mantener una calidad de aplicación constante.

¿Por qué se aplica papel aislante a las celdas cilíndricas?

El terminal positivo de una celda cilíndrica está ubicado cerca de la carcasa metálica. Durante el ensamblaje del paquete de baterías, tiras de níquel, accesorios, herramientas u otras piezas conductoras pueden entrar en contacto con la superficie de la celda.

El papel aislante, también llamado papel de cebada o papel de pez, se coloca alrededor del terminal positivo para proporcionar una barrera aislante adicional. Sus principales propósitos incluyen:
* Reducir el riesgo de cortocircuitos durante el ensamblaje del paquete de baterías
* Separar el terminal positivo de la carcasa metálica de la celda
* Proteger la superficie de la celda durante la manipulación y la soldadura
* Mejorar la uniformidad y la apariencia del paquete de baterías terminado
* Favorecer procesos posteriores más seguros, como la clasificación, la soldadura por puntos y el ensamblaje del paquete

Aunque el papel aislante es un componente pequeño, su posición, adhesión y uniformidad afectan directamente la fiabilidad de los siguientes pasos de producción.

¿Cómo funciona una máquina automática de pegado de baterías?

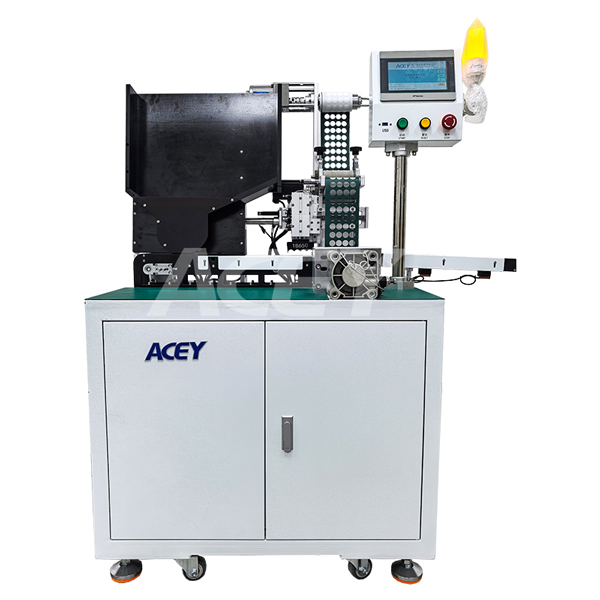

La máquina automática de pegado de papel aislante ACEY-BS01 utiliza una tolva para cargar celdas cilíndricas. Luego, las celdas se transfieren una por una a la posición de trabajo.

El sistema de control coordina el mecanismo de alimentación, el motor paso a paso, los cilindros, los sensores y la unidad de aplicación de papel. Después de posicionar la celda, la máquina aplica automáticamente el papel aislante precortado en el área designada del terminal y luego descarga la celda terminada.

En comparación con la operación manual, los equipos automatizados proporcionan un posicionamiento más estable y reducen las variaciones causadas por la fatiga del operador o las diferencias en los métodos de trabajo.

El proceso de trabajo principal incluye:
1. Carga de celdas cilíndricas
2. Alimentación automática de celdas
3. Posicionamiento y detección de celdas
4. Alimentación o perforación de papel aislante
5. Aplicación automática de papel
6. Descarga de celdas terminadas
7. Registro de cantidad de producción

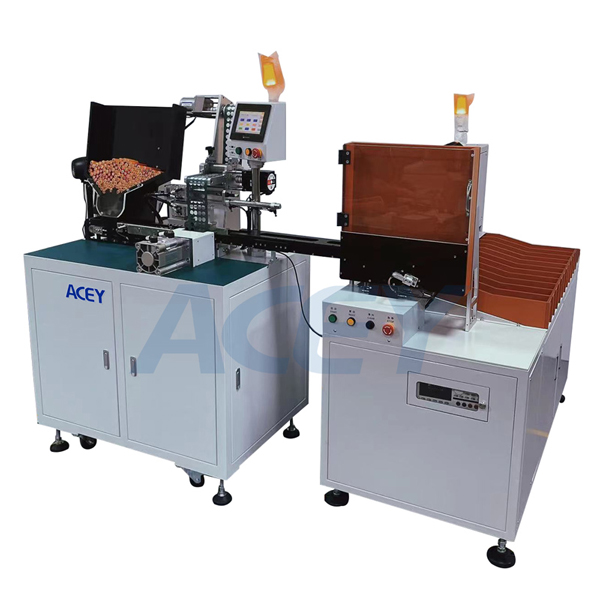

La máquina de pegado de papel de cebada ACEY-BS01 también puede conectarse con otros equipos de producción de baterías, como la máquina clasificadora de baterías de 11 canales ACEY-AS11S, lo que las hace adecuadas para líneas de ensamblaje de paquetes de baterías semiautomáticas y automáticas.

Factores clave al seleccionar una máquina de pegado de papel aislante para baterías

Modelos de celdas compatibles

La primera consideración es el tamaño de la celda cilíndrica. Los formatos comunes de celdas incluyen 18650, 21700, 26650, 32650 y 32700. Una máquina que admite varios modelos de celdas proporciona mayor flexibilidad de producción.

Capacidad de producción

La capacidad de producción debe coincidir con la salida de los procesos anteriores y posteriores. Si la máquina de pegado es significativamente más lenta que el equipo de clasificación o soldadura, puede convertirse en un cuello de botella de producción.Para la producción de paquetes de baterías de volumen medio y alto, una capacidad aproximada de 3.500 a 4.000 celdas por hora puede cumplir los requisitos de muchas líneas de ensamblaje de baterías cilíndricas.

Precisión de aplicación

El papel aislante debe colocarse uniformemente alrededor del terminal positivo sin desplazamientos excesivos, pliegues ni mala adhesión.El posicionamiento estable depende de la precisión de la estructura de alimentación, los sensores, el controlador de movimiento, el motor, los componentes neumáticos y las herramientas. La colocación fiable del papel también ayuda a reducir las interrupciones durante la soldadura automática por puntos.

Tiempo de cambio

Los fabricantes de paquetes de baterías suelen procesar diferentes tamaños de celdas. La máquina de pegado de papel de cebada con una estructura de utillaje sencilla puede reducir el tiempo necesario para cambiar de modelo.En la producción real, el tiempo de cambio debe evaluarse junto con las cantidades diarias de pedidos. Si el modelo del producto cambia con frecuencia, el ajuste rápido y el almacenamiento de parámetros pueden mejorar significativamente la eficiencia de producción.

Espacio ocupado por el equipo

Una máquina compacta de pegado de papel aislante es más fácil de integrar en una línea de producción existente. Las ruedas móviles también son útiles cuando es necesario ajustar la distribución de producción o cuando el equipo se utiliza como estación de trabajo independiente.

Integración de datos y línea de producción

Modernoequipos de ensamblaje de paquetes de bateríascada vez requieren más el registro de datos de producción y la comunicación con otras máquinas.Un sistema de control adecuado puede admitir el ajuste de parámetros, las estadísticas de cantidad de producción, el cambio de modelo y la información de alarmas
