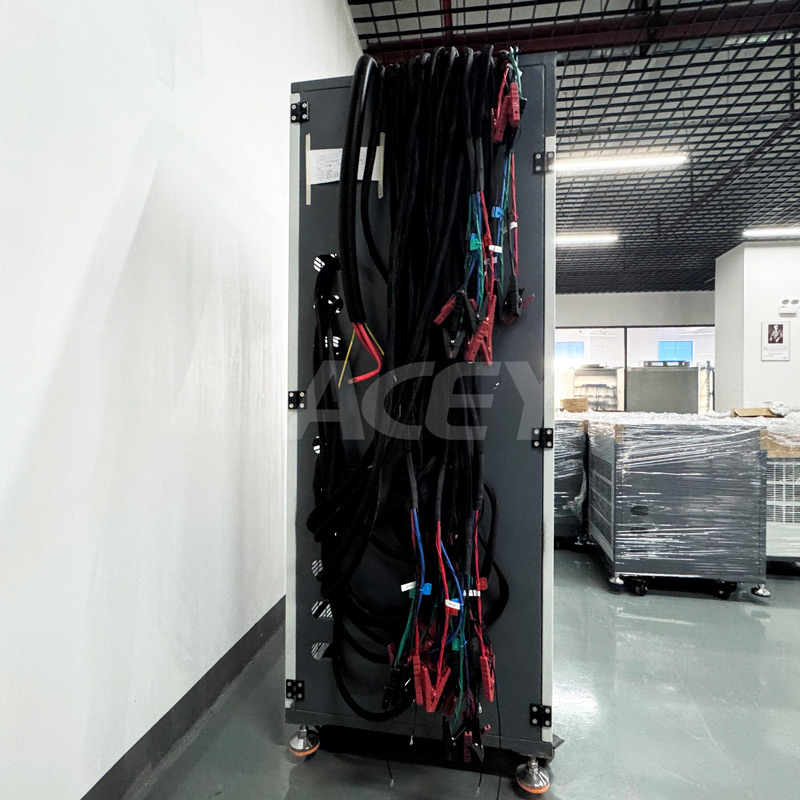

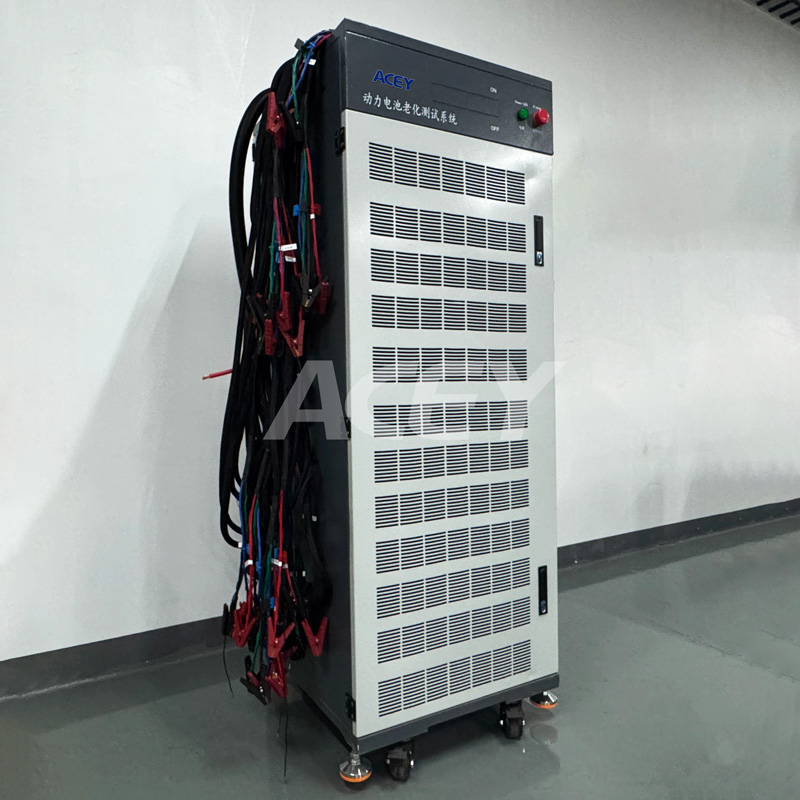

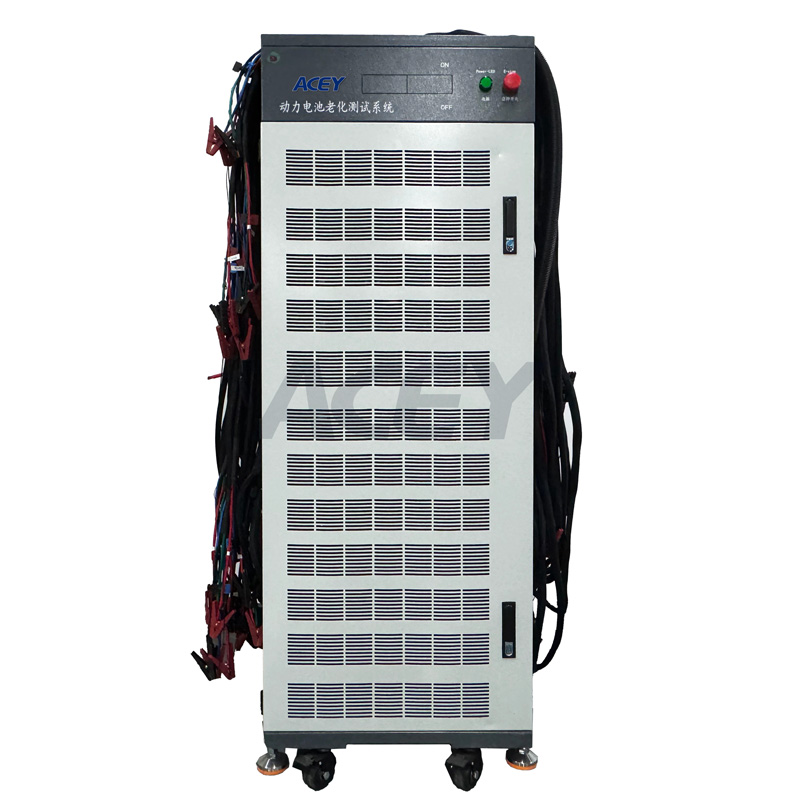

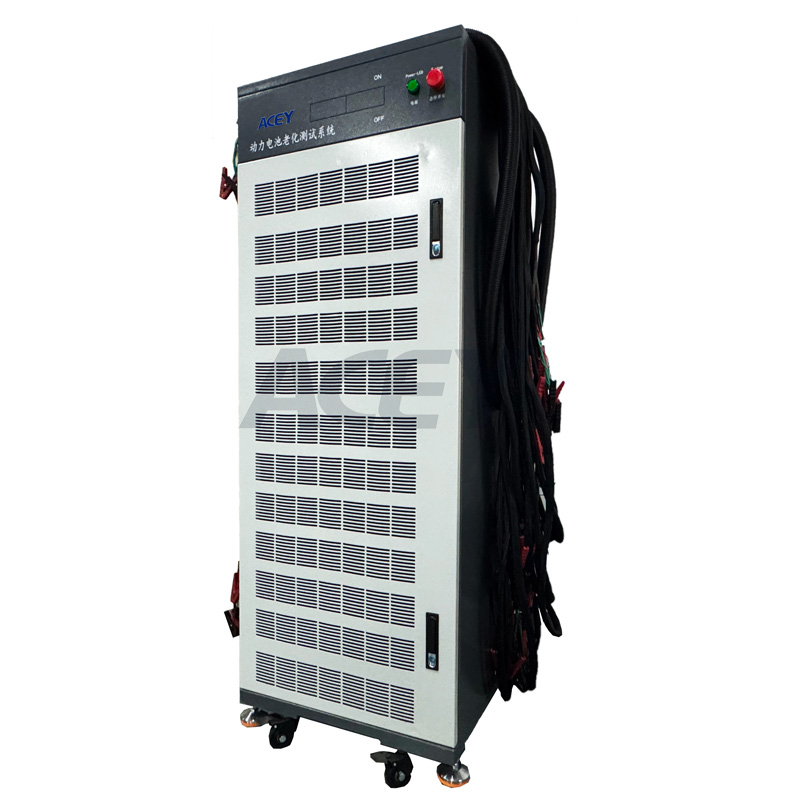

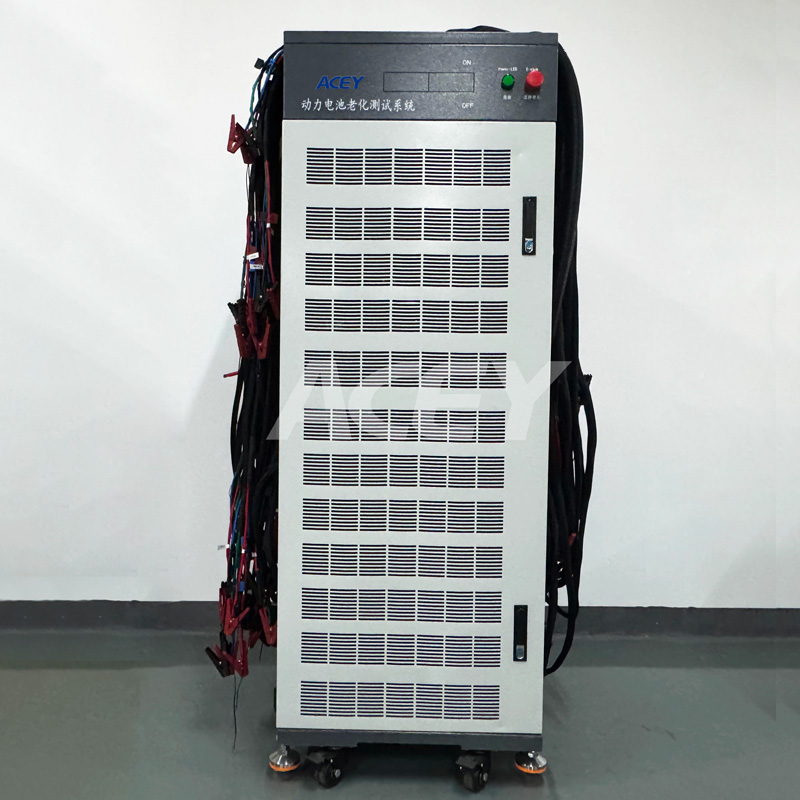

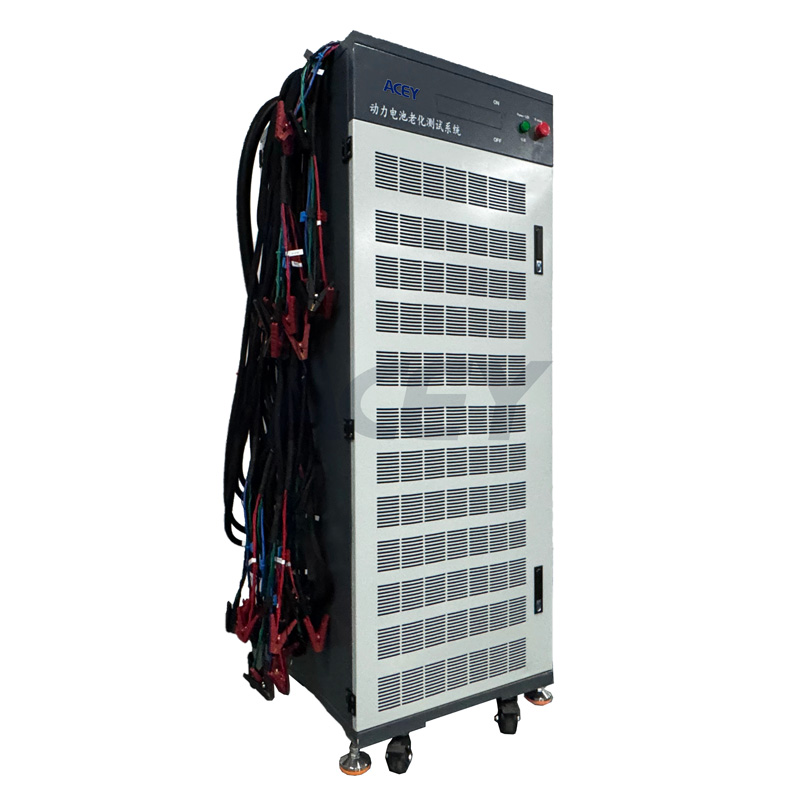

ACEY- BA100200-6 El equipo de prueba de carga y descarga de baterías se utiliza principalmente para probar el ciclo de vida, la capacidad, las características de carga/descarga, las características de temperatura para baterías ternarias, de fosfato de hierro y litio, de plomo-ácido, de níquel-hidruro metálico, de níquel-cadmio y otras.
marca:
ACEYArtículo No.:
ACEY-BA100200-6conformidad:
CE Certifiedgarantía:
One-year warranty with lifetime supportOrden (Moq) :
1 Setpago:
T/Torigen del producto:
Chinatiempo de espera:
7-35 daysEquipo de prueba de carga y descarga de paquete de baterías con retroalimentación de energía de 100 V y 200 A
Composición del equipo
La máquina de envejecimiento por carga y descarga de baterías ACEY-BA100200-6 utiliza principalmente pruebas cíclicas de carga y descarga para evaluar la capacidad, la consistencia y la seguridad de los paquetes de baterías. Los elementos de prueba incluyen: prueba de voltaje de protección de carga y descarga, prueba de capacidad, etc.
El sistema de prueba de paquete de batería incluye principalmente un módulo de suministro de energía, un módulo de conversión de voltaje CA/CC (inversor CA/CC bidireccional), un módulo de control, un módulo de potencia, un sistema de disipación de calor, un sistema de adquisición de datos (celda única, voltaje total, corriente, temperatura), un sistema de procesamiento de datos de computadora superior y una estructura de gabinete.
Solicitud
1. Aplicable al mismo paquete de baterías de puerto y al mismo paquete de baterías de puerto secundario.
2. El rango de voltaje de la batería de envejecimiento del equipo es de 10 V a 100 V, y el rango de corriente de carga y descarga es ajustable de 100 mA a 200 A.
3. Pruebas de producción de módulos de batería de empresas de fabricación de baterías.
4. Detección de carga y descarga de alta corriente del sistema de batería de energía EV/HEV.
5. Pruebas de carga y descarga de alta corriente de módulos de batería, pruebas de rendimiento de la batería, etc.
6. Mantenimiento diario de módulos de batería en fábricas de baterías y estaciones de carga
Ventajas
1. Precisión de voltaje y corriente ± (0,1 % RD + 0,1 % FS), tiempo de registro de datos 5 S/vez, alta estabilidad.
2. El gabinete completo tiene capacidad para 6 canales. Se puede configurar para carga y descarga independientes tras la agrupación libre de cada canal.
3. Entrada y salida completas, protección de software y hardware, protección de conexión inversa, renovación de falla de energía, protección contra cortocircuitos, etc.
4. Inicio del canal sin corriente de entrada, corriente constante a voltaje constante sin interrupciones, sin picos de corriente.
5. Gestión integrada de red, control centralizado por ordenador, soporte de monitorización remota.
6. Diseño modular de la unidad de potencia, fácil de producir, fácil de mantener.
7. Datos claros y completos, monitoreo en tiempo real y carga al sistema MES
Parámetros
|
NO |
Artículo |
Requisito de función |
||
|
1 |
Canal |
6 |
||
|
2 |
Modo de acción |
Completamente independiente |
||
|
3 |
Modo de trabajo del canal principal |
Carga: carga de corriente constante y voltaje constante CCCV. &CC Descarga: descarga de corriente constante CD. y CP Descansando, parando |
||
|
Condición de interrupción de la prueba del canal principal |
Tiempo, voltaje, corriente, capacidad, etc. |
|||
|
4 |
Voltaje del canal principal |
Rango de votación de Carga y descarga |
10 V-100 V |
|
|
Exactitud |
± （ 0,1 % RD + 0,1 % FS ） |
|||
|
Resolución |
1 mV |
|||
|
Corriente del canal principal |
Corriente máxima de salida |
200A |
||
|
Corriente de salida mínima |
1 00 mA |
|||
|
Exactitud |
± （ 0,1 % RD + 0,1 % FS ） |
|||
|
Resolución |
1 mA |
|||
|
Fuerza |
Producción |
Potencia máxima de funcionamiento continuo de un solo canal 20 mil O |
||
|
Función de corte de parámetros del canal auxiliar |
El paso del canal principal se puede configurar para detenerse o cambiar cuando la señal del canal auxiliar alcanza determinadas condiciones. |
|||
|
5 |
Programa de control |
S Soporte para protección de datos en caso de apagado, soporte para cortes de energía, parada manual y sucesión de pruebas desde archivos de datos. |
||
|
Se pueden configurar condiciones de protección de seguridad, que incluyen: límite de voltaje inferior, límite de voltaje superior, límite de corriente inferior, límite de corriente superior, tendencia de voltaje y corriente. 。 |
||||
|
Se pueden configurar las condiciones de protección del canal auxiliar y se pueden configurar los parámetros, incluidos: límite de voltaje superior, límite de voltaje inferior, límite de temperatura superior y límite de temperatura inferior. |
||||
|
Tiempos de ciclo |
Máximo 9999 |
|||
|
Unidad de tiempo del paso de trabajo |
h 、 mín. 、 s están disponibles |
|||
|
Registro de datos |
Mínimo 5S |
|||
|
6 |
Método de visualización de datos |
Lista de bucles |
número de ciclo, capacidad de carga/descarga, eficiencia de carga/descarga, energía de carga/descarga, voltaje promedio de carga/descarga, etc. |
|
|
Lista de procesos |
número de serie del proceso, modo de operación, tiempo de proceso, capacidad, energía, voltaje medio, voltaje de terminación, corriente de terminación, etc. |
|||
|
|
Lista detallada |
Hay registros de número de serie, hora del sistema, tiempo acumulado, voltaje, corriente, energía, potencia, etc. |
||
|
7 |
Método de exportación de datos |
Los datos se pueden exportar a EXCEL y archivos de gráficos, que pueden proporcionar una variedad de curvas de análisis de datos, como eficiencia de carga y descarga, curvas de carga y descarga, voltaje, capacidad, características de tiempo actual, etc., y las curvas se pueden importar a EXCEL. |
||
|
8 |
Tipo de curva |
Coordenada X: tiempo total, capacidad de carga y descarga, tiempos de ciclo, etc., se pueden configurar libremente. |
||
|
Coordenada Y: voltaje total, corriente, capacidad, temperatura corporal individual, capacidad de carga/descarga, voltaje corporal individual, etc., se pueden configurar libremente. |
||||
|
9 |
Protección de software |
Protección de datos en caso de apagado, renovación de pausa de apagado, protección contra sobretensión y sobredescarga, protección contra sobrecorriente y subcorriente, protección de capacidad, protección contra sobretemperatura, protección contra fluctuación de corriente anormal, protección contra tasa de aumento de voltaje de carga anormal, protección contra tasa de caída de voltaje de descarga anormal. |
||
|
Protección de hardware |
Inversión de batería, protección contra sobrecorriente, protección contra sobretensión, protección contra cortocircuito. |
|||
|
Función de alarma |
El hardware tiene funciones como interruptor de corte de emergencia, apagado automático después de un corte de energía y conexión y desconexión automática de carga. |
|||
