Equipo automático de unión de alambre de cuña pesada, máquina de unión de alambre de aluminio por ultrasonidos

Equipo automático de unión de alambre de cuña pesada, máquina de unión de alambre de aluminio por ultrasonidos

Descripción del Producto

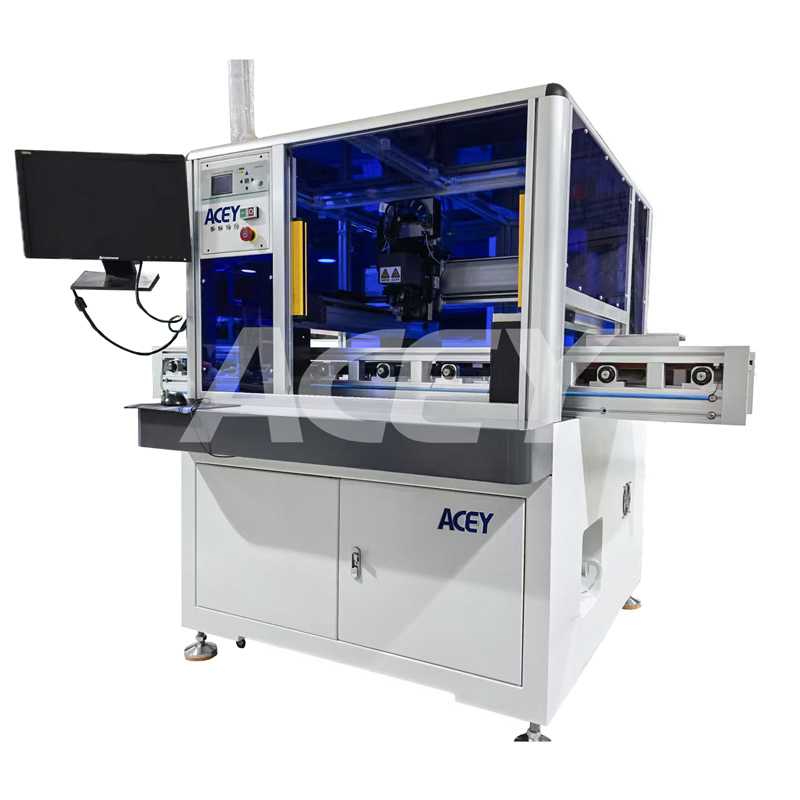

La máquina de soldadura ultrasónica ACEY-3753A es un equipo de soldadura de alta precisión diseñado específicamente para el ensamblaje de baterías de potencia, baterías de almacenamiento de energía y diversos módulos de baterías de litio. Se utiliza principalmente para la conexión fiable entre barras colectoras de aluminio y terminales de batería.

Principio de funcionamiento

Las ondas ultrasónicas del generador generan vibraciones de alta frecuencia a través del transductor, las cuales se transmiten a la cuña mediante el transformador de amplitud. Al entrar en contacto la cuña con el alambre conductor y la pieza a soldar, las superficies de los metales se frotan entre sí por la acción de la presión y la vibración. La película de óxido se destruye y se produce una deformación plástica, lo que provoca que las dos superficies metálicas puras entren en contacto estrecho, logrando una unión a nivel atómico y, finalmente, formando una fuerte unión metálica.

Características

• Carga manual (estación frontal), identificación y posicionamiento automáticos, unión automática, descarga manual (fluyendo hacia la estación posterior).
• Esta máquina de ensamblaje está dedicada a la producción de baterías mediante unión de componentes, según las especificaciones del cliente. Equipo no universal.
• Si se necesitan otros productos, deberán modificarse y utilizarse según las condiciones reales.

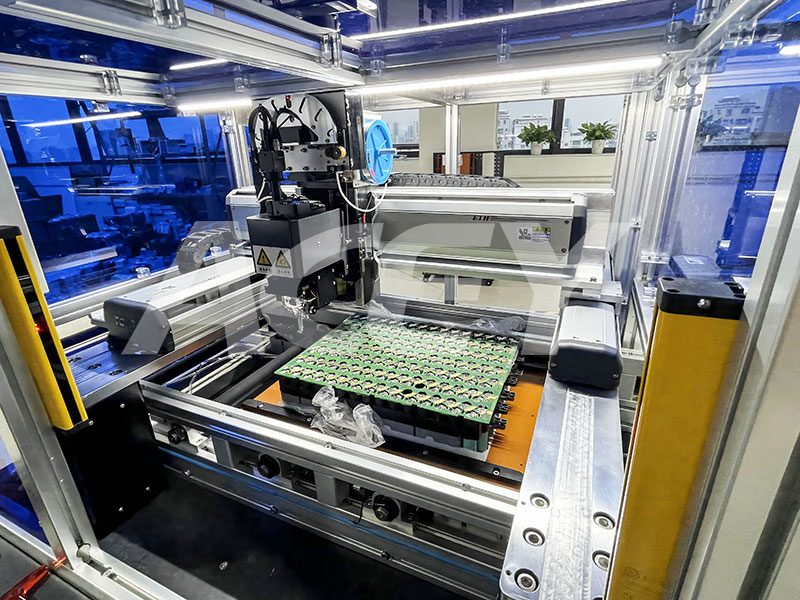

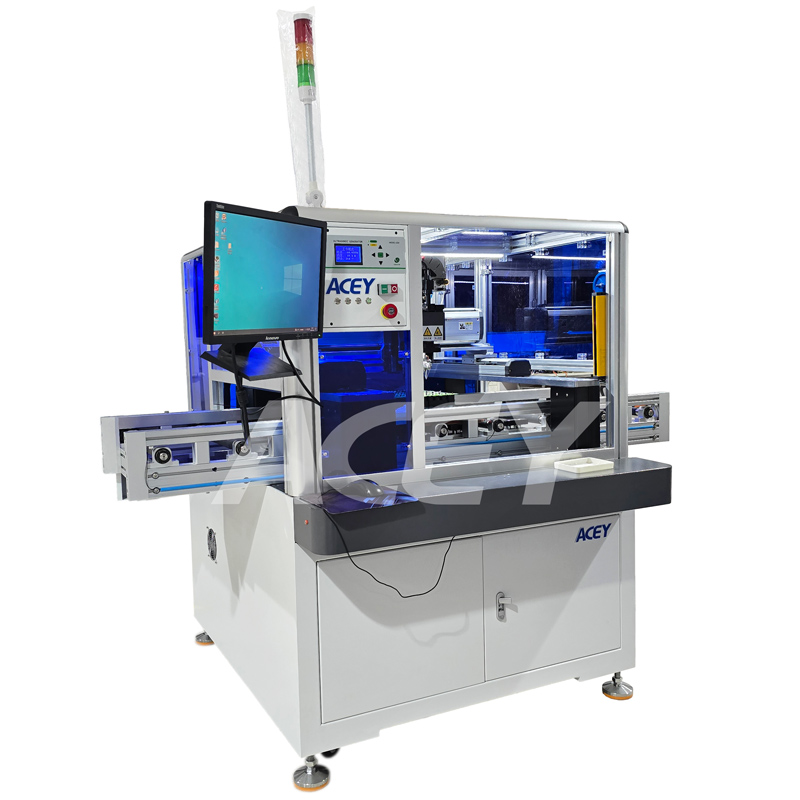

• Esta máquina se compone principalmente de un bastidor, un conjunto de alimentación XYZC, un mecanismo de alimentación automático, un mecanismo de alimentación de alambre, un conjunto de posicionamiento y presión de la plantilla, un mecanismo de cabezal de soldadura y una consola.

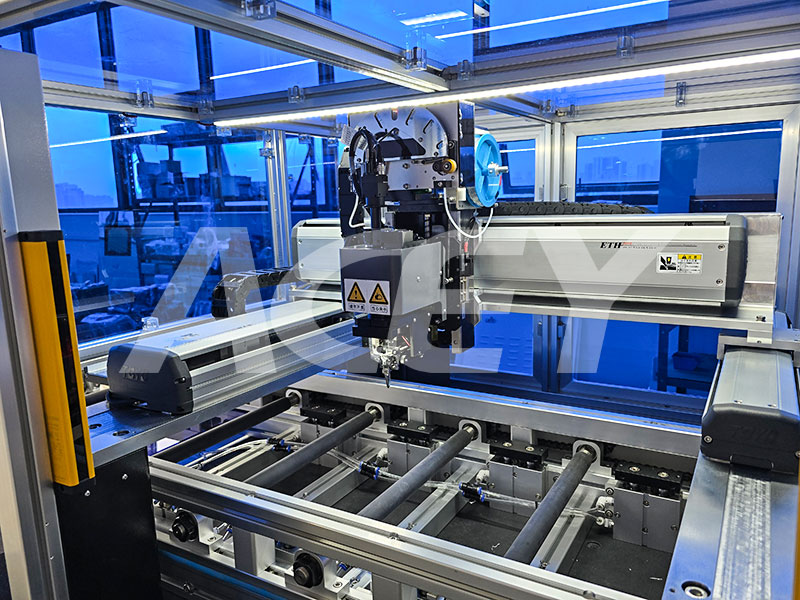

• El módulo XYZ utiliza un accionamiento de husillo de bolas de precisión; la precisión de posicionamiento de repetición de distancia es inferior a ±0,02 mm y la precisión de posicionamiento angular es de ±1°.
• El sistema de control emplea un ordenador industrial y una tarjeta de control de movimiento para controlar el funcionamiento del motor del servidor privado. El equipo es fácil de operar y mantener, la interfaz de control es intuitiva y la configuración de parámetros es digital, lo que ofrece mayor flexibilidad.
• La presión de soldadura se controla automáticamente y la potente energía ultrasónica garantiza una calidad de soldadura estable y fiable.
• El equipo cuenta con capacidades de soldadura de doble punto (primera y segunda soldadura), lo que reduce significativamente la resistencia de las juntas de soldadura y mejora la fiabilidad al soldar dispositivos de potencia de gran superficie.
• Gracias a su sistema de sujeción rápida y arranque con un solo botón, la descarga de materiales es fácil y segura para el personal.
• Se puede utilizar la entrada izquierda y la salida derecha para la transmisión en línea de múltiples secciones por vía, que se puede conectar directamente a la línea de producción.

Parámetros técnicos principales

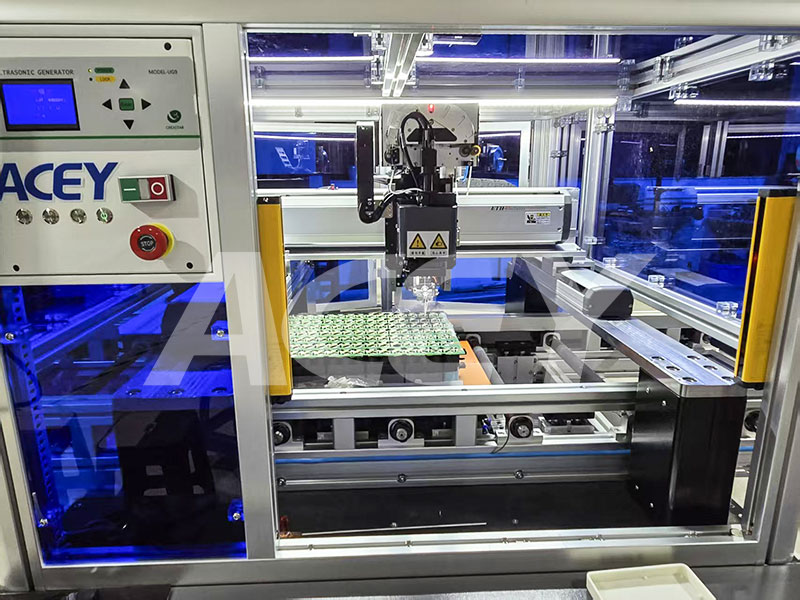

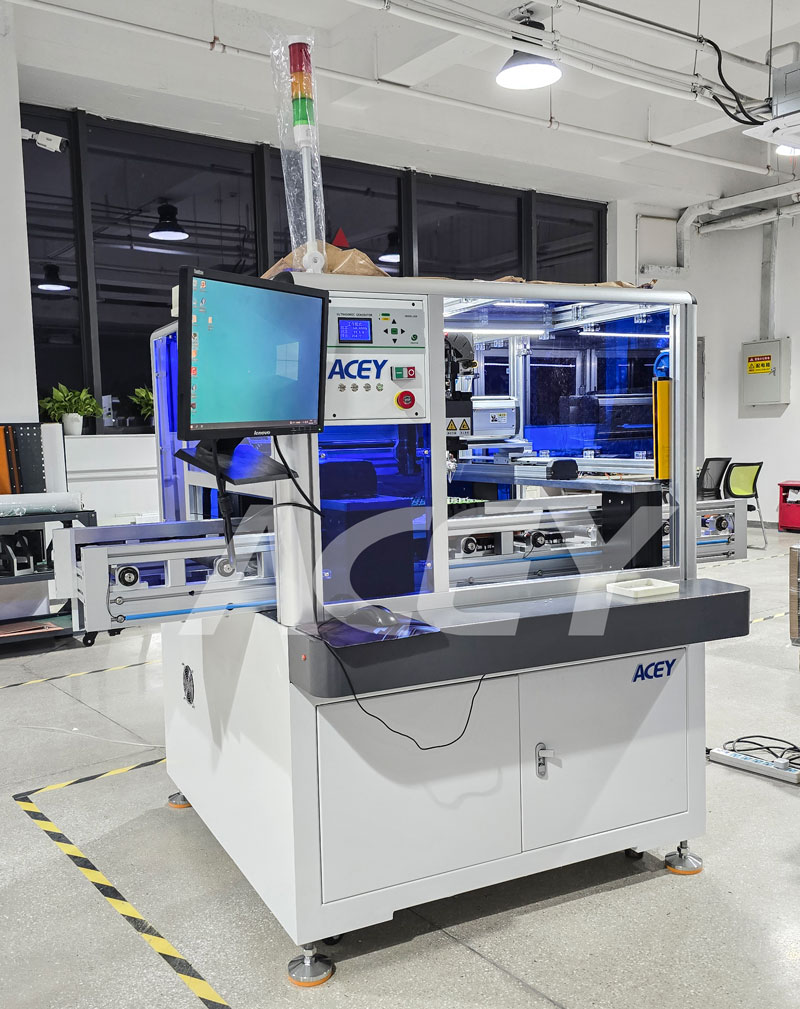

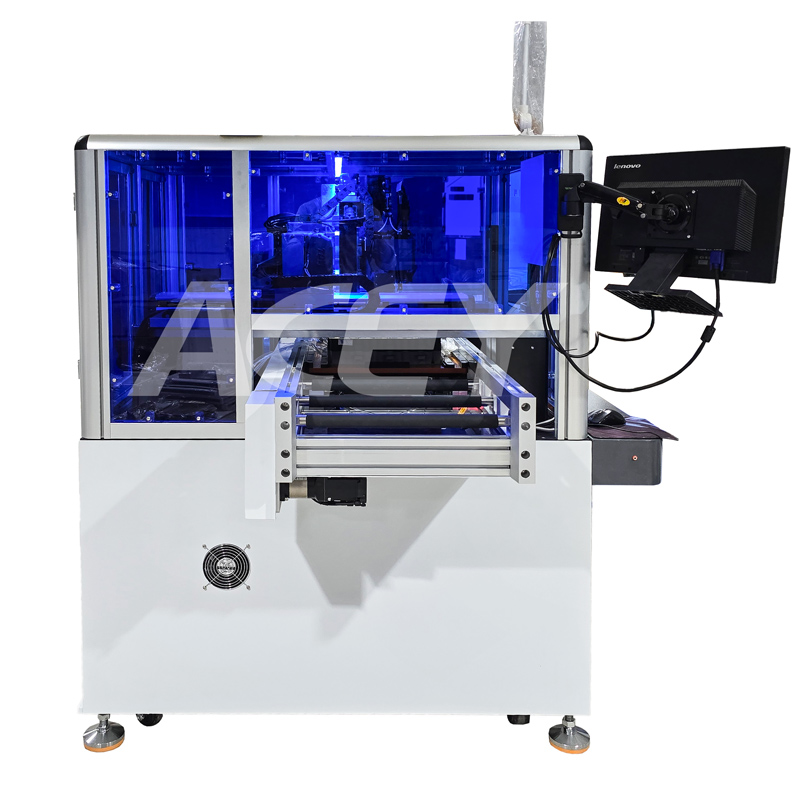

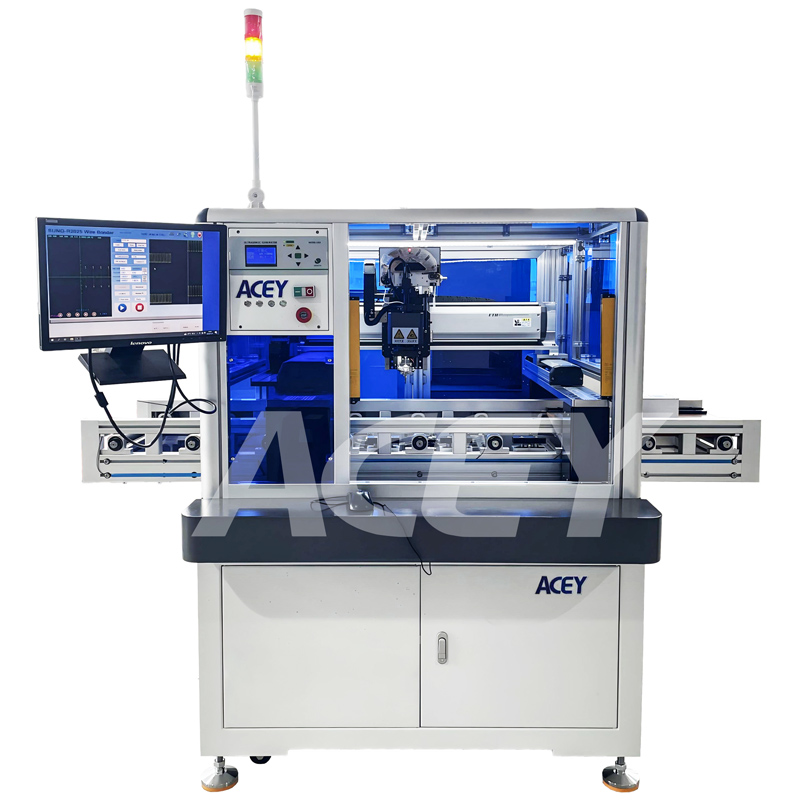

Exhibición de productos
