¿Qué es la prueba EOL de paquete de baterías? Prueba EOL frente a prueba de envejecimiento
September 18 , 2026¿Qué es la prueba EOL de paquetes de baterías? Prueba EOL frente a prueba de envejecimiento
Conclusiones clave
¿Qué significa EOL en la fabricación de paquetes de baterías?
EOL significa End of Line (Fin de línea).
En la fabricación de paquetes de baterías, se refiere a la inspección realizada después de que se haya completado el trabajo principal de ensamblaje.
Una secuencia de producción simplificada se ve así:
Ensamblaje del paquete → Soldadura → BMS y cableado → Ensamblaje de la carcasa → Prueba EOL → Inspección final
En esta etapa, el propósito ya no es ensamblar la batería. El propósito es encontrar problemas que puedan haber ocurrido durante el ensamblaje antes de que se apruebe el paquete.
Una prueba EOL puede detectar problemas relacionados con conexiones eléctricas, aislamiento, comunicación, señales de sensores o datos de la batería.
Para uso en producción, a menudo se combinan varias funciones de prueba en una secuencia de prueba en lugar de ser verificadas por separado por diferentes operadores.
¿Qué se prueba durante la prueba EOL de paquetes de baterías?
El programa de prueba EOL se basa en los requisitos eléctricos y funcionales del paquete de baterías.
Los elementos de prueba incluyen lo siguiente:
| Elemento de prueba | Lo que comprueba |
| Voltaje de circuito abierto | Si el voltaje total del paquete está dentro del rango establecido |
| Resistencia interna de CA | Resistencia eléctrica del paquete de baterías |
| Resistencia de aislamiento | Aislamiento entre el circuito de la batería y la carcasa |
| Voltaje de resistencia de CA / CC | Rendimiento del aislamiento bajo un voltaje de prueba definido |
| Comunicación | Si el paquete se comunica correctamente con el sistema de prueba |
| Voltaje de la celda | Lecturas de voltaje de celdas individuales o grupos de celdas |
| Datos de temperatura | Lecturas del sensor de temperatura dentro del paquete |
| Comparación de voltaje | Comparación entre el voltaje medido y el voltaje reportado por el paquete |
| Comparación de corriente | Comparación entre la corriente de prueba y la corriente reportada por el paquete |
| SOC | Información del estado de carga |
| SOH | Información del estado de salud |
| Número de serie | Identificación y trazabilidad del paquete |
| Aprobado / Fallido | Si los resultados de la prueba cumplen con los límites preestablecidos |
Estas funciones permiten que la estación EOL verifique varias partes del paquete de baterías terminado en un solo proceso de prueba.
¿Por qué se verifica el voltaje del paquete durante las pruebas EOL?
El voltaje del paquete es una de las primeras verificaciones básicas después del ensamblaje.
Si el voltaje medido está fuera del rango esperado, la causa puede estar relacionada con la conexión eléctrica, los grupos de celdas, el cableado u otro problema de ensamblaje.
El voltaje también se puede verificar en más de un punto durante el proceso EOL.
Por ejemplo, un paquete puede medirse primero en su estado inicial y luego medirse nuevamente después de que se hayan completado otros elementos de prueba. La segunda medición ayuda a confirmar que el paquete permanece eléctricamente normal después de la secuencia de prueba.
Esto es más útil que tratar el voltaje como una lectura aislada única.
¿Por qué se prueban la resistencia de aislamiento y el voltaje de resistencia?
La medición de voltaje le indica la condición eléctrica de los terminales de la batería. No le indica si el circuito de alto potencial está correctamente aislado de la carcasa.
Ese es el propósito de las pruebas de aislamiento.
Resistencia de aislamiento
La prueba de resistencia de aislamiento verifica la resistencia entre el circuito de la batería y la carcasa.
Los puntos de medición incluyen:
Terminal positivo del paquete → Carcasa
y
Terminal negativo del paquete → Carcasa
Un valor de resistencia bajo puede indicar un problema de aislamiento que requiere una inspección adicional.
Voltaje de resistencia CA/CC
Una prueba de voltaje de resistencia aplica un estrés eléctrico definido entre el circuito de la batería y la carcasa.
El probador monitorea la corriente de fuga durante la prueba. Si la fuga excede el límite establecido, el paquete no supera ese elemento de prueba.
Por lo tanto, las pruebas de resistencia de aislamiento y de voltaje de resistencia responden a una pregunta diferente a la medición de voltaje normal: ¿está el sistema eléctrico suficientemente aislado de la carcasa?
Pruebas de EOL frente a pruebas de envejecimiento
Tanto las pruebas de EOL como las de envejecimiento pueden involucrar voltaje, corriente, temperatura y datos de la batería, pero se utilizan para trabajos diferentes.
| Elemento de prueba | Pruebas de EOL (inspección final de fin de línea) | Pruebas de envejecimiento (estación de formación / envejecimiento) |
| Propósito principal | Calidad de ensamblaje, seguridad de alta tensión (HV), verificación del sistema BMS, calibración de SOC, verificación funcional y autorización para el envío | Activación de celdas, verificación de la capacidad del paquete y consistencia de las celdas, detección de paquetes con fallas prematuras |
| Resultado principal | Resultado de aprobado/fallido + datos de calibración de SOC y precisión de muestreo | Capacidad, OCV, diferencia de voltaje de las celdas y datos de rendimiento |
| Medición de voltaje | Sí — obligatorio: voltaje total del paquete + todos los voltajes de las celdas | Sí — obligatorio |
| Resistencia de aislamiento | Obligatorio | Generalmente no se realiza (no es un elemento central) |
| Voltaje de resistencia (HIPOT) | Obligatorio | Generalmente no se realiza |
| Verificación de tierra / continuidad | Obligatorio | No es un elemento central |
| Prueba de HVIL / precarga / contactor | Obligatorio | No es un elemento central |
| Verificación de comunicación (BMS-CAN/RS485, DTC) | Obligatorio | Requerido: se utiliza para monitorear los mensajes del proceso de envejecimiento |
| Carga / descarga | Proceso estándar: carga/descarga de pulso corto, calibración de SOC; sin ciclo completo de carga/descarga | Función central: un ciclo completo de carga/descarga (convencional); los ciclos múltiples son raros |
| Prueba de capacidad | No es un ciclo de capacidad completa; solo calibración de SOC y verificación puntual de capacidad | Función central: capacidad real medida del paquete |
| Curvas de carga/descarga | No es la salida principal (solo se recopilan segmentos de pulso) | Datos clave: curvas completas de carga/descarga guardadas para el análisis de consistencia |
| Ciclos | No realizado | El envejecimiento en línea ≠ prueba de vida útil en laboratorio; generalmente solo un ciclo de carga/descarga; los ciclos múltiples pertenecen al laboratorio de confiabilidad, no a la línea de producción |
| Registro de datos | Datos de calidad completos archivados en el MES, vinculados al número de serie (SN) | Capacidad, diferencia de voltaje y datos de rendimiento del proceso de envejecimiento archivados |
La distinción se vuelve más clara al observar la secuencia de prueba.

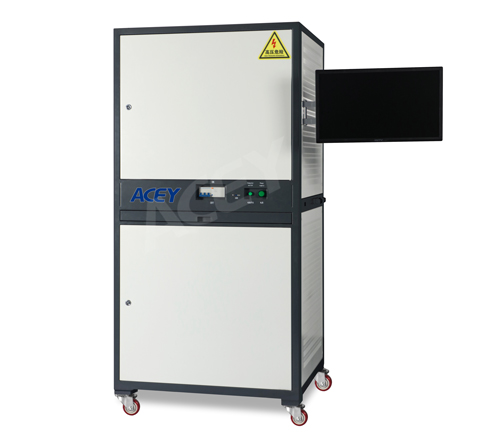

El equipo de prueba EOL trabaja a través de una serie de elementos de inspección y verifica si cada uno cumple con el límite requerido.

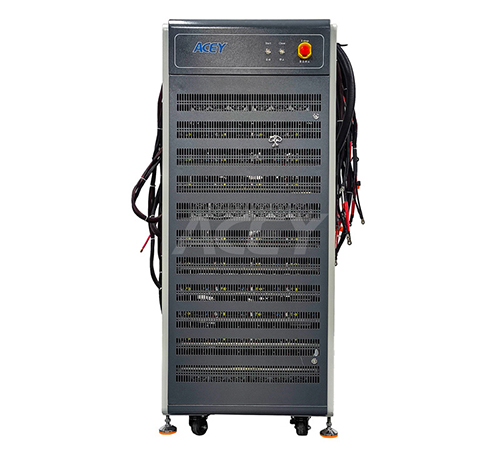

Envejecimiento de la batería equipo de prueba trabaja a través de pasos operativos programados tales como:
Carga → Reposo → Descarga → Reposo → Ciclo
Su trabajo es registrar lo que le sucede a la batería durante todo ese proceso.
¿Qué sucede durante la prueba de envejecimiento de la batería?
La prueba de envejecimiento de la batería se basa en una operación programable de carga y descarga.
El programa de prueba incluye:
¿Por qué se utilizan tanto las pruebas EOL como las pruebas de envejecimiento?
Resuelven diferentes problemas de control de calidad.
La prueba EOL responde:
Preguntas frecuentes
*¿Qué es la prueba EOL de paquetes de baterías?
La prueba EOL de paquetes de baterías es la inspección eléctrica y funcional final que se realiza después del ensamblaje del paquete de baterías. Comprueba si el paquete terminado cumple con los límites de prueba requeridos antes de que pase la línea de producción.
*¿Qué verifica una prueba EOL?
Los elementos típicos incluyen el voltaje del paquete, la resistencia interna, la resistencia de aislamiento, el voltaje de resistencia, la comunicación, el voltaje de la celda, los datos de temperatura, la información de SOC/SOH y la trazabilidad de la producción.
*¿Cuál es la diferencia entre la prueba EOL y la prueba de envejecimiento?
La prueba EOL se utiliza principalmente para la inspección final de la producción y el juicio de Aprobado/Fallido. La prueba de envejecimiento evalúa el comportamiento de la batería durante los procesos programados de carga, descarga, reposo y ciclos.
*¿Es el envejecimiento de la batería lo mismo que la prueba de ciclos?
El equipo de envejecimiento puede realizar pruebas de ciclos repetidos, pero también se puede utilizar para pruebas de capacidad, características de carga/descarga y pruebas relacionadas con la temperatura. El programa de prueba se establece de acuerdo con la evaluación requerida.
*¿La prueba EOL incluye pruebas de capacidad?
Una prueba de capacidad completa normalmente se lleva a cabo a través de un proceso controlado de carga/descarga y está más estrechamente asociada con las pruebas de envejecimiento o de carga/descarga. La prueba EOL puede incluir comprobaciones funcionales más breves, pero no utiliza un ciclo de capacidad completa como su método principal de inspección.
*¿Cuál es la diferencia entre la resistencia de aislamiento y la prueba de voltaje de resistencia?
La prueba de resistencia de aislamiento mide la resistencia entre el circuito de la batería y la carcasa. La prueba de voltaje de resistencia aplica un estrés eléctrico definido y monitorea si el aislamiento permanece dentro del límite de fuga especificado.
