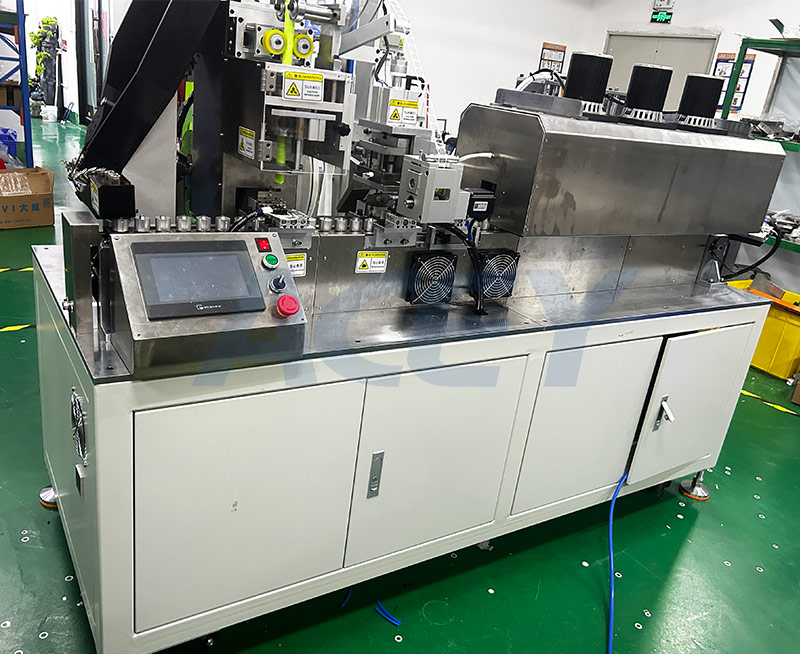

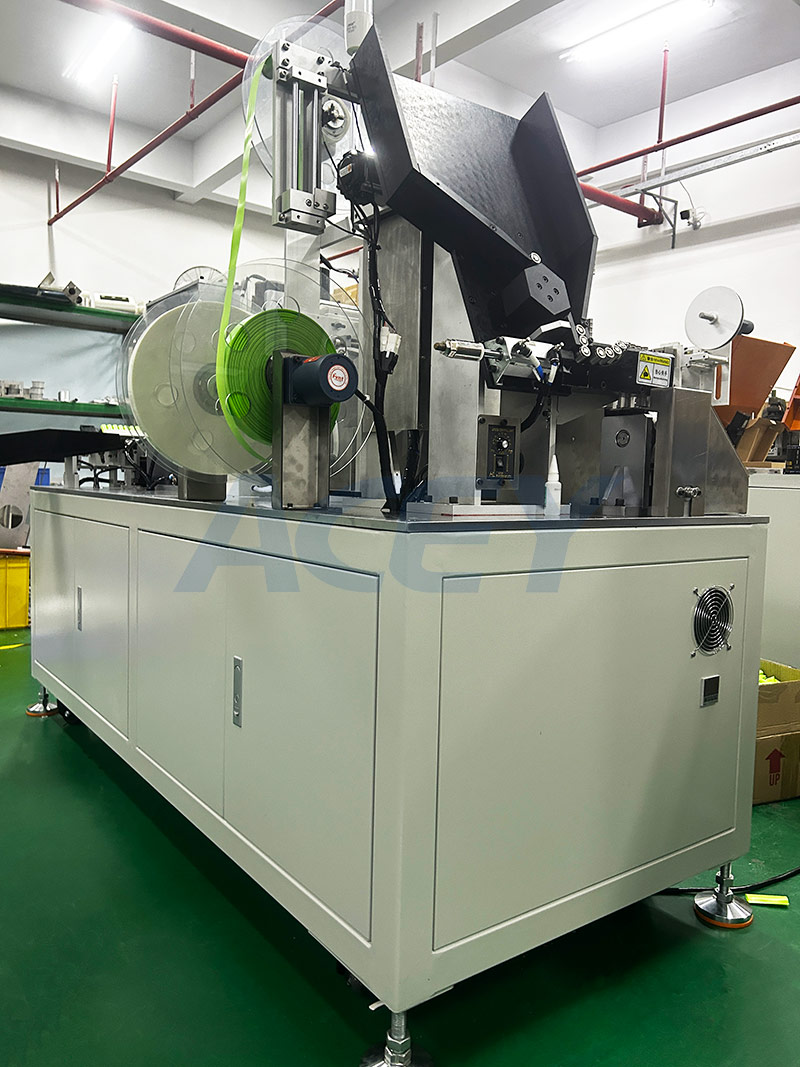

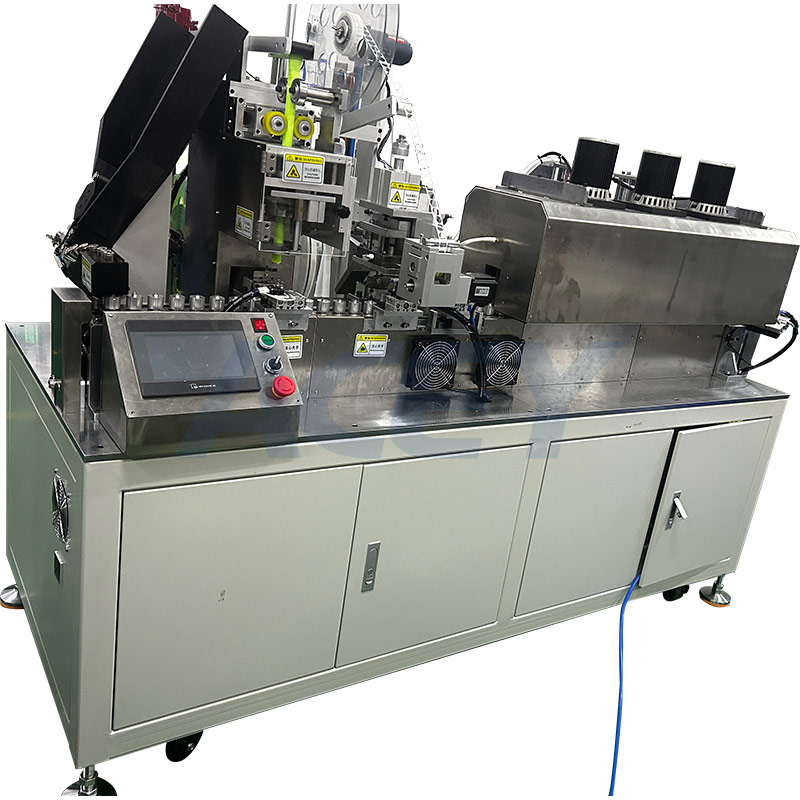

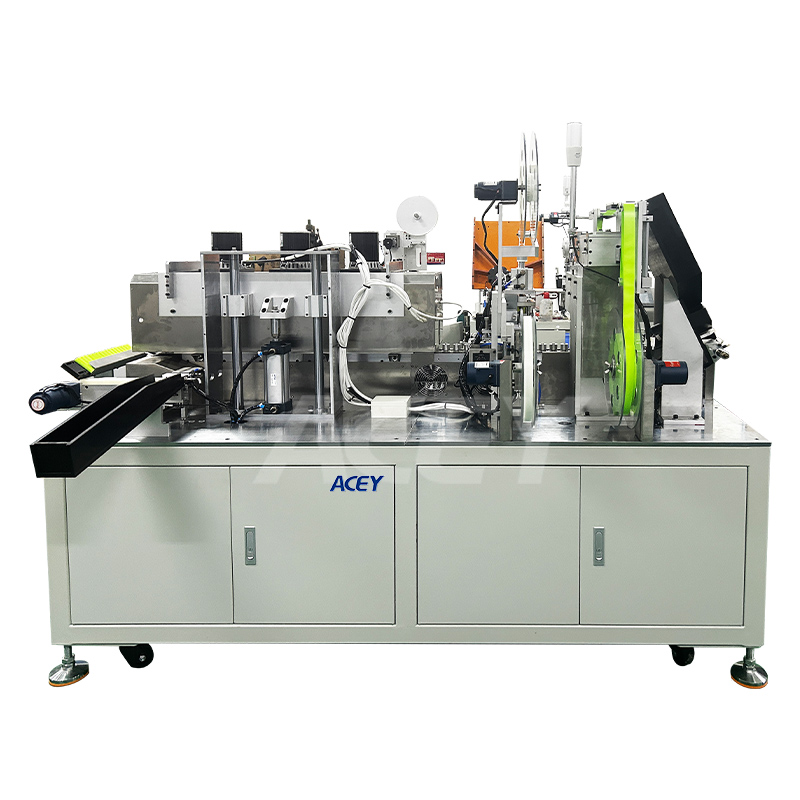

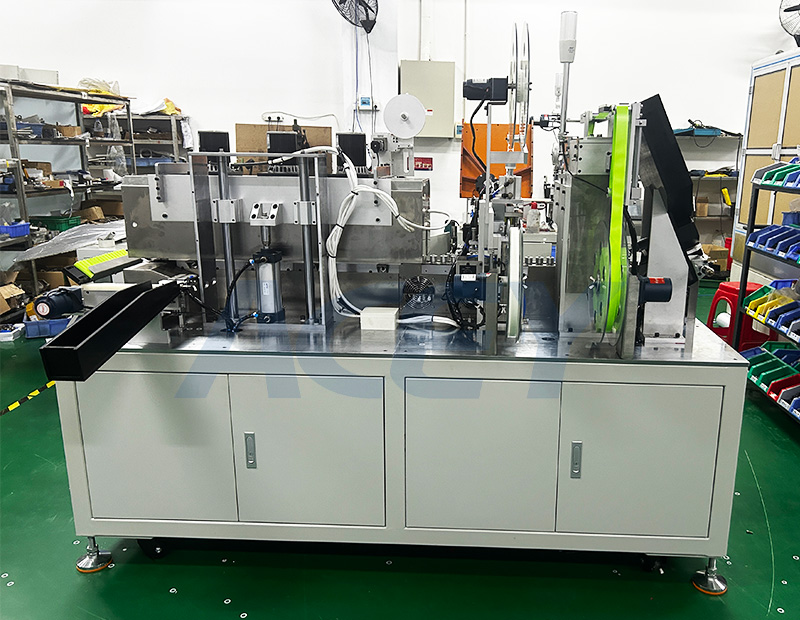

Máquina aplicadora automática de fundas termorretráctiles para baterías cilíndricas 18650 y 21700

Máquina aplicadora automática de fundas termorretráctiles para baterías cilíndricas 18650 y 21700

Descripción del Producto

El aplicador de fundas termorretráctiles ACEY-ASM-1 incorpora un sistema de alimentación de cajas totalmente automático. Una vez reiniciado y puesto en marcha, el equipo funciona continuamente en modo automático. Durante cada parada intermitente, las baterías se posicionan con precisión mediante abrazaderas neumáticas. El sistema de alimentación servo aplica automáticamente las fundas termorretráctiles a las baterías. En la siguiente estación, durante la fase de parada, se perforan e insertan automáticamente las almohadillas aislantes en las fundas. Las celdas pasan entonces por el horno termorretráctil, donde pueden girar para una contracción uniforme. Posteriormente, una estación reservada permite el marcado por inyección de tinta, y las baterías terminadas se descargan en la estación de almacenamiento intermedio. Una vez llena la estación de almacenamiento intermedio, las baterías se introducen automáticamente en las bandejas.

Composición del sistema

a) Mecanismo de carga automático: Las baterías se cargan en la caja y un motor controlado por velocidad las entrega en un movimiento rodante.
b) Transportador de material: Los materiales son transportados por un motor controlado por velocidad y un motor paso a paso.
c) Conjunto de manguito: Compuesto por un servomotor y un sistema de corte, cada componente realiza su función específica en su propia ubicación.
d) Perforación y colocación de almohadillas: Perfora e inserta automáticamente láminas aislantes.
e) Tubo termorretráctil: contrae automáticamente el tubo a una temperatura establecida.
f) Control Eléctrico: Compuesto principalmente por un interruptor de aire, fuente de alimentación DC, PLC, sensores, relés, etc.
g) Estructura Mecánica: Compuesta por perfiles de aluminio, gabinetes de chapa, soportes, etc.
h) Carga automática de bandejas: Tras la termorretracción, las células se almacenan en una línea de almacenamiento y se colocan en una bandeja de plástico. Una vez llena, la bandeja se eleva automáticamente y, mediante un proceso manual, se retira y se reemplaza por una vacía.

Características
a) Mecanismo de carga automático para cargar cajas enteras de baterías
b) Estante de descarga automática para descarga automática
c) Sensor fotoeléctrico para detección en línea (detección de presencia de baterías)
d) Memoria automática para espacios vacíos
e) Aplicación automática de tubos termorretráctiles, perforación automática de juntas aislantes, colocación de baterías, contracción automática del calor y conteo y visualización automáticos.
f) Alimentación de tubos termorretráctiles servocontrolados para una alta precisión de alimentación
g) Soplador de aire caliente con circulación interna para ajuste automático de temperatura y diferenciales mínimos de temperatura.
h) La rotación automática de las baterías dentro del horno de contracción por calor garantiza una contracción uniforme y una excelente redondez.
i) Corto tiempo de permanencia de la batería dentro del horno, lo que minimiza el rendimiento de los termistores PTC
j) Velocidad del transportador de batería ajustable, lo que permite un ajuste flexible a diferentes velocidades
Equipado con un sensor de marca de color, específicamente para laminación de películas en color, para controlar la precisión de alimentación.

Especificación

Detalles del producto
