Máquina automática de funda termorretráctil de PVC con cubierta para baterías 18650, 21700 y 26650

Máquina automática de funda termorretráctil de PVC con cubierta para baterías 18650, 21700 y 26650

Descripción del Producto

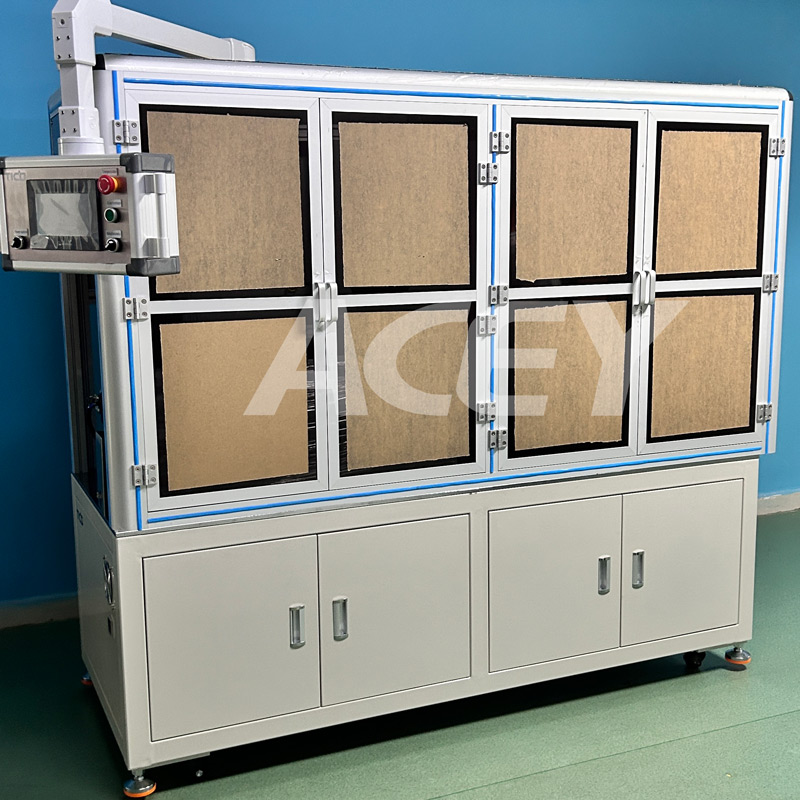

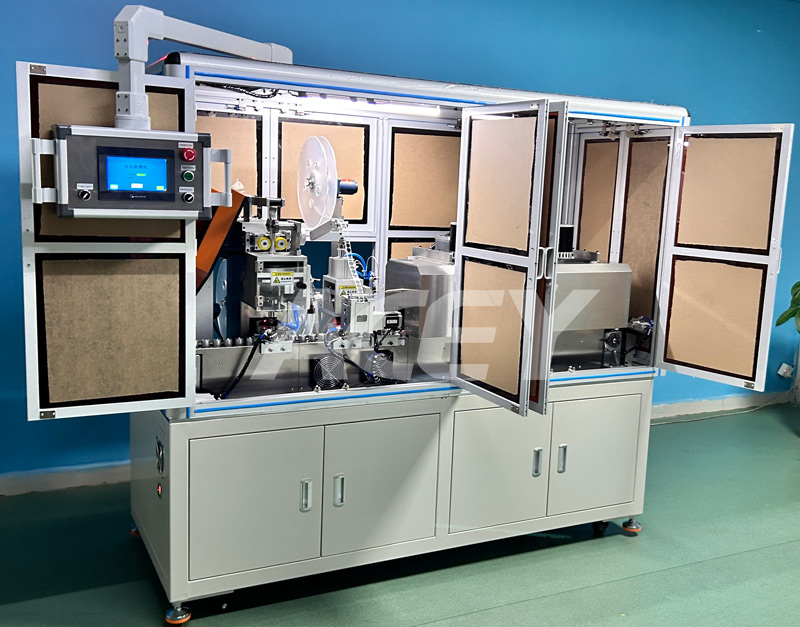

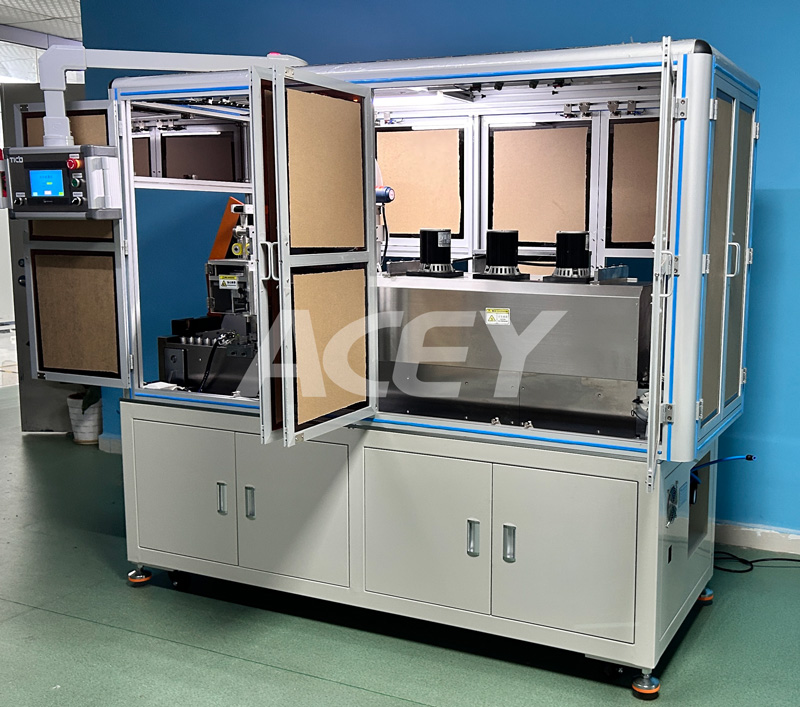

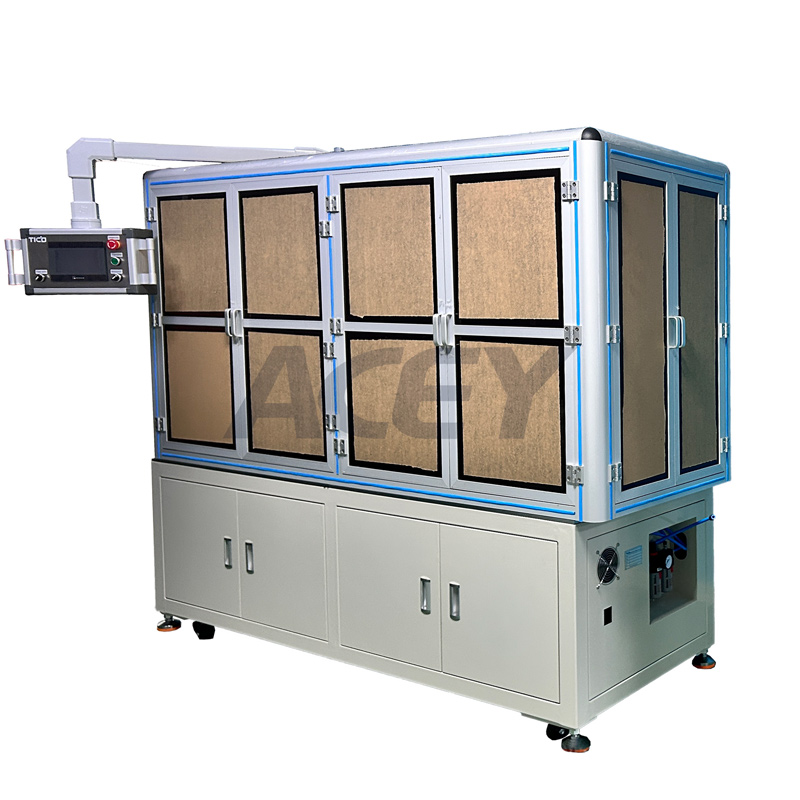

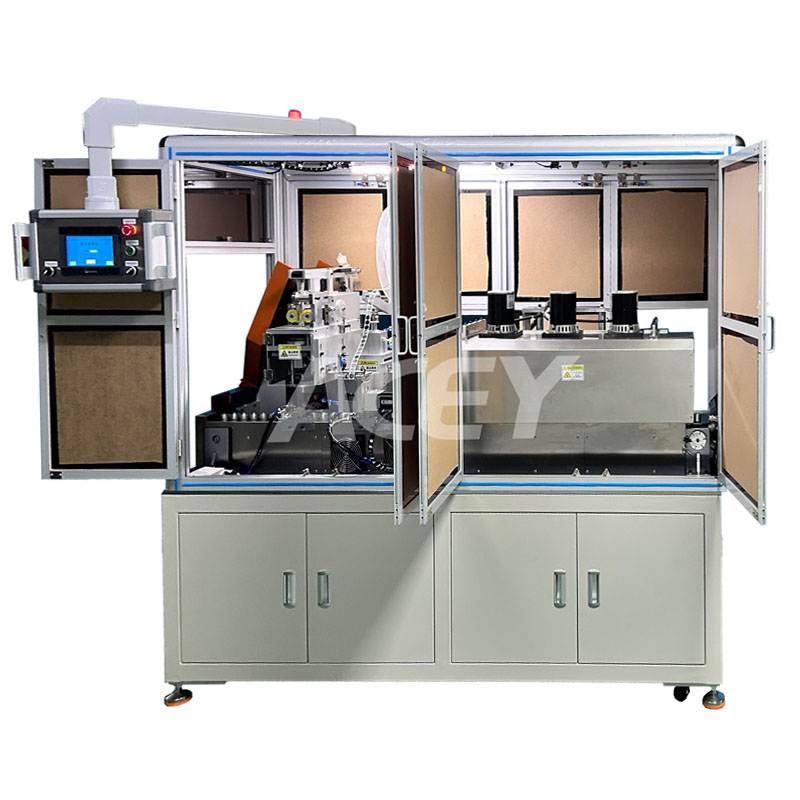

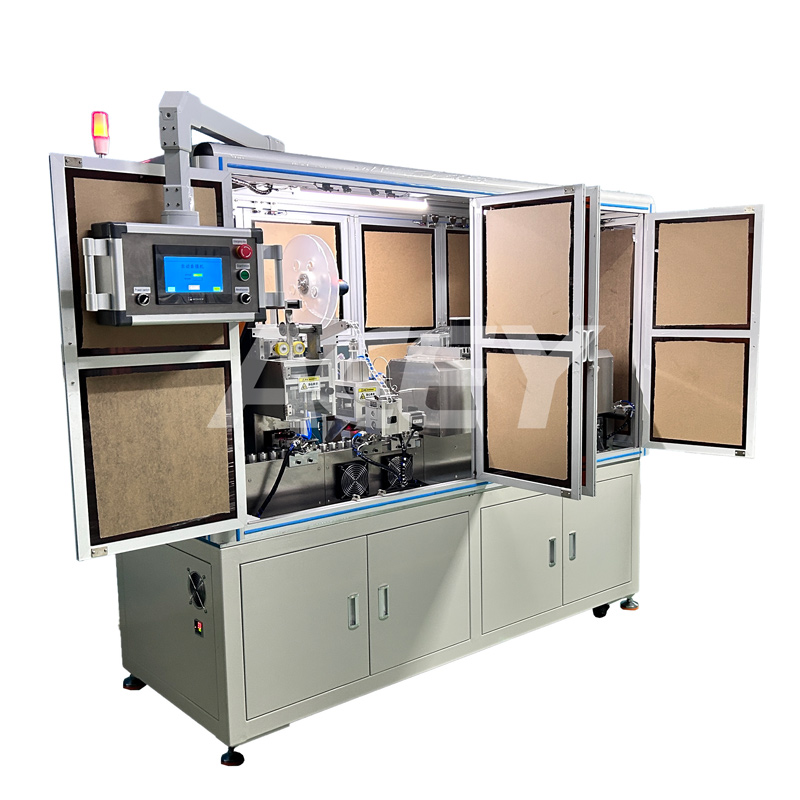

La máquina automática de mangas termorretráctiles ACEY-ASM-1C con cubierta de seguridad es ideal para la aplicación automática de tubos termorretráctiles a baterías de litio AA, AAA, cilíndricas 18650, 21700, 26650 y otras con carcasa de acero. Aplica automáticamente las mangas termorretráctiles a las baterías mediante un sistema de alimentación servo, perfora e inserta almohadillas aislantes en las mangas y, a continuación, pasa las celdas por el horno termorretráctil, donde giran para una contracción uniforme. Posteriormente, una estación reservada permite el marcado por inyección de tinta, y las baterías terminadas se descargan en la estación de almacenamiento intermedio. Una vez llena la estación de almacenamiento intermedio, las baterías se introducen automáticamente en bandejas de plástico.

Composición del sistema

a) Mecanismo de carga automático: Las baterías se cargan en la caja y un motor controlado por velocidad las entrega en un movimiento rodante.
b) Transportador de material: Los materiales son transportados por un motor controlado por velocidad y un motor paso a paso.

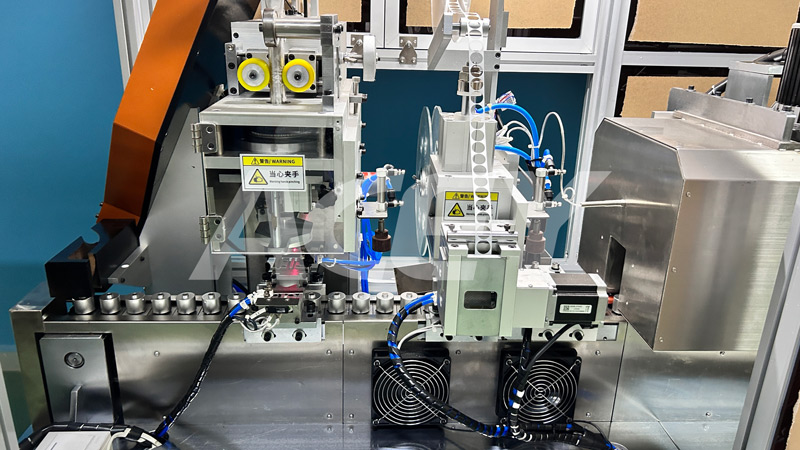

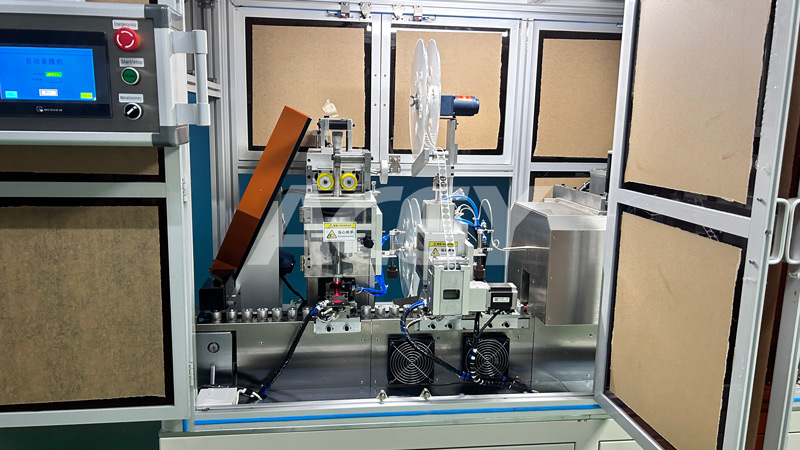

c) Conjunto de manguito: Compuesto por un servomotor y un sistema de corte, cada componente realiza su función específica en su propia ubicación.
d) Perforación y colocación de almohadillas: Perfora e inserta automáticamente láminas aislantes.
e) Tubo termorretráctil: contrae automáticamente el tubo a una temperatura establecida.
f) Control Eléctrico: Compuesto principalmente por un interruptor de aire, fuente de alimentación DC, PLC, sensores, relés, etc.
g) Estructura Mecánica: Compuesta por perfiles de aluminio, gabinetes de chapa, soportes, etc.
h) Carga automática de bandejas: Tras la termorretracción, las células se almacenan en una línea de almacenamiento y se colocan en una bandeja de plástico. Una vez llena, la bandeja se eleva automáticamente y, mediante un proceso manual, se retira y se reemplaza por una vacía.

Características
a) Mecanismo de carga automático para cargar cajas enteras de baterías
b) Estante de descarga automática para descarga automática
c) Sensor fotoeléctrico para detección en línea (detección de presencia de baterías)
d) Memoria automática para espacios vacíos
e) Aplicación automática de tubos termorretráctiles, perforación automática de juntas aislantes, colocación de baterías, contracción automática del calor y conteo y visualización automáticos.
f) Alimentación de tubos termorretráctiles servocontrolados para una alta precisión de alimentación
g) Soplador de aire caliente con circulación interna para ajuste automático de temperatura y diferenciales mínimos de temperatura.
h) La rotación automática de las baterías dentro del horno de contracción por calor garantiza una contracción uniforme y una excelente redondez.
i) Corto tiempo de permanencia de la batería dentro del horno, lo que minimiza el rendimiento de los termistores PTC
j) Velocidad del transportador de batería ajustable, lo que permite un ajuste flexible a diferentes velocidades
Equipado con un sensor de marca de color, específicamente para laminación de películas en color, para controlar la precisión de alimentación.

Especificación

• Eficiencia y modelo de producción: 50-60 piezas/minuto, tasa de utilización del equipo superior al 99% y tasa de rendimiento superior al 99,5%.
• Modelos de batería aplicables: Baterías cilíndricas (compatibles con varias alturas).
• Precisión de longitud de corte de ±0,3 mm.
• Horno de aire caliente de 1000mm de longitud, temperatura y velocidad regulables (165°C aproximadamente).

Detalles del producto
