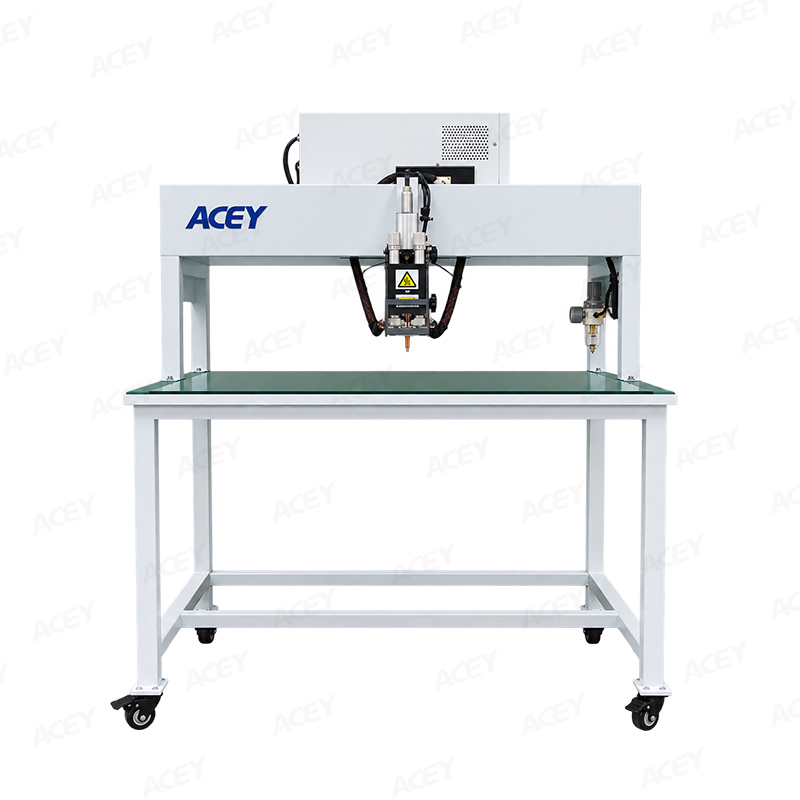

ACEY 10000A Máquina de soldadura por puntos de pórtico para soldadura de paquetes de baterías

ACEY 10000A Máquina de soldadura por puntos de pórtico para soldadura de paquetes de baterías

Descripción del producto

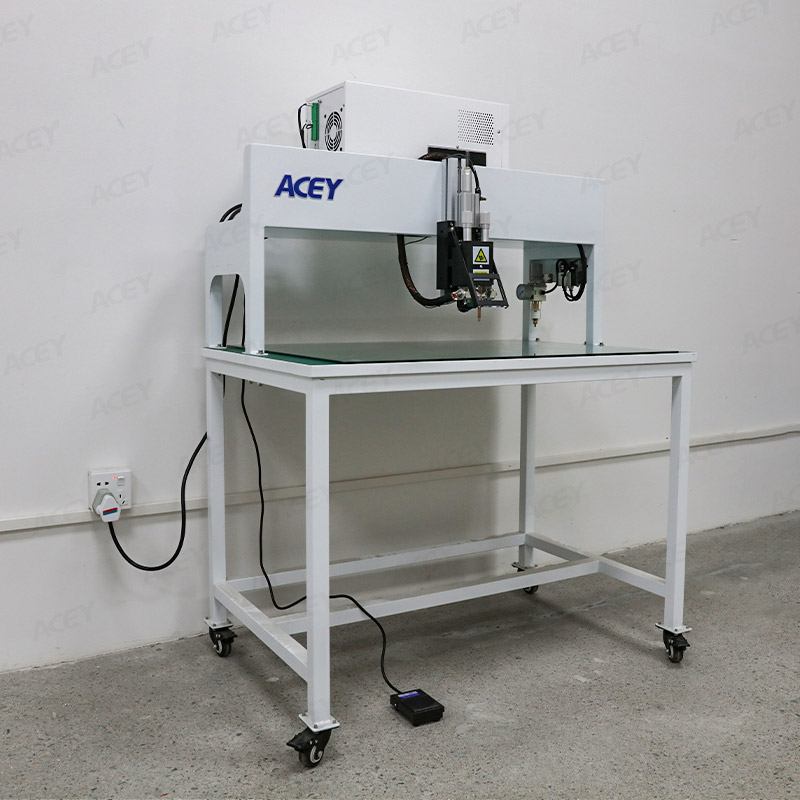

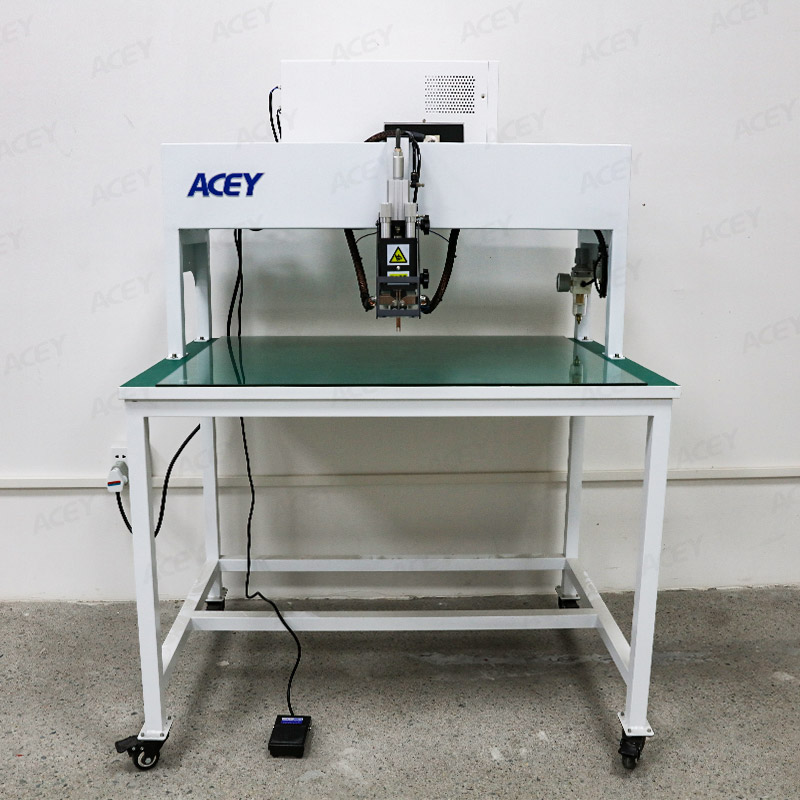

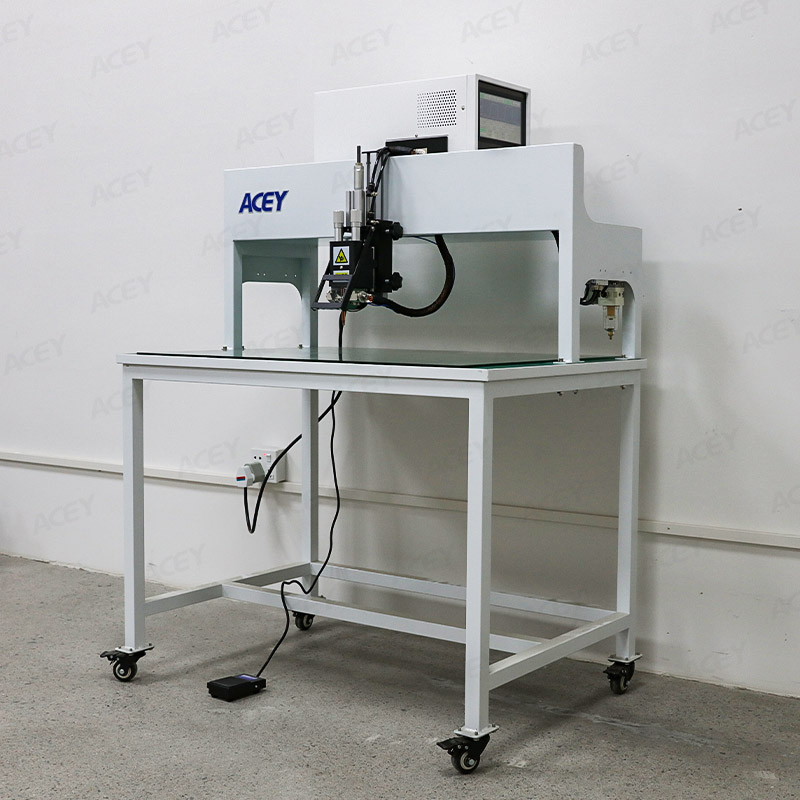

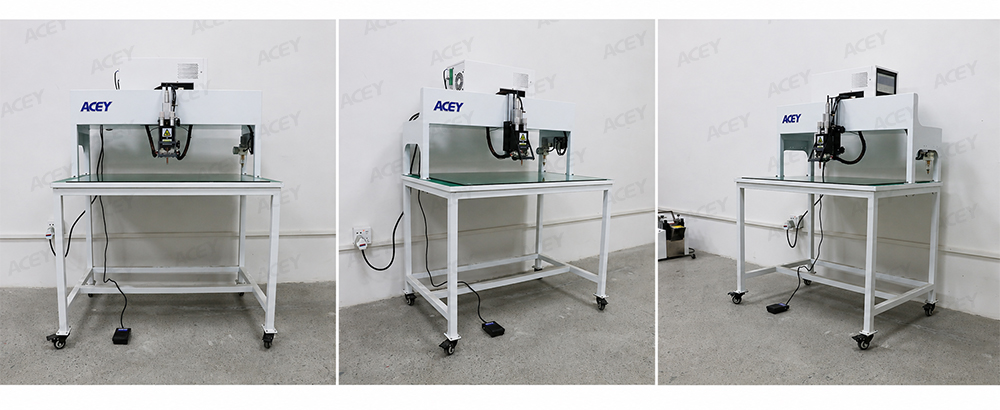

La máquina de soldadura por puntos de pórtico ACEY-10000T está diseñada para la soldadura de paquetes de baterías cilíndricas, por lo que es adecuada para la creación de prototipos de paquetes de baterías, preparación de muestras, I+D y producción en pequeños lotes. Su estructura de pórtico abierta proporciona un área de trabajo flexible para diferentes configuraciones de paquetes de baterías cilíndricas y diseños de soldadura.

Equipada con una plataforma de control inteligente modular de grado industrial y una fuente de alimentación de soldadura con transistor de 10.000 A, la máquina proporciona una soldadura por puntos estable y eficiente. El sistema puede supervisar y registrar las condiciones de soldadura, incluido el seguimiento de soldadura, salpicaduras, soldaduras falsas, soldaduras débiles y soldaduras ausentes, con funciones de alarma para condiciones anormales.

La máquina de soldadura de litio puede configurarse con cabezales de soldadura neumáticos o eléctricos según los diferentes requisitos de soldadura de celdas cilíndricas y paquetes de baterías. Está diseñada para un funcionamiento flexible y es especialmente adecuada para clientes que necesitan desarrollar, probar o producir paquetes de baterías cilíndricas en pequeñas cantidades.

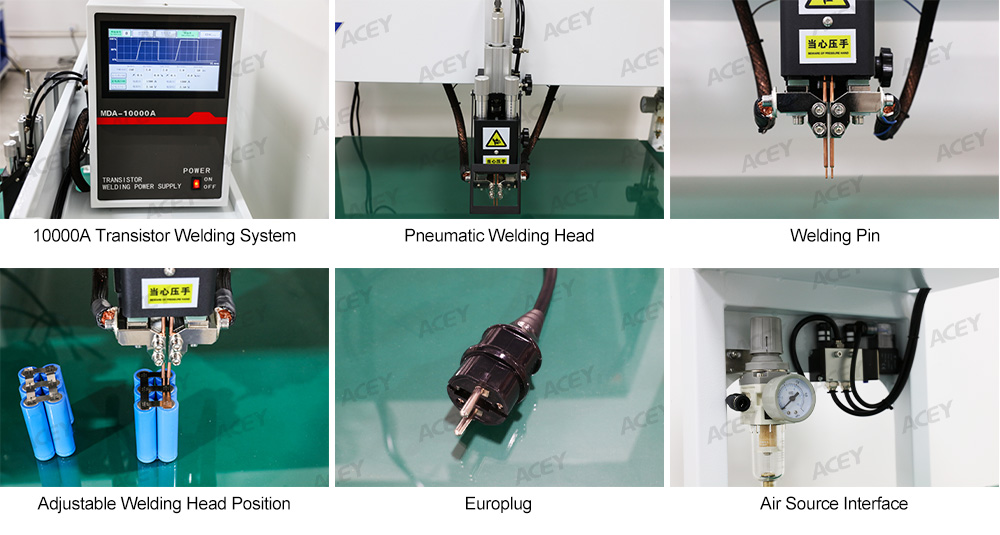

Características principales y detalles de la máquina

*Corriente de soldadura de 10.000 A
Sistema de soldadura con transistor de alta corriente

*Materiales de níquel de 0,08–0,3 mm
Admite acero niquelado y níquel puro

*Para celdas de batería cilíndricas
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Monitoreo inteligente de soldadura
Detección de salpicaduras, soldaduras falsas, soldaduras débiles y soldaduras ausentes

Especificaciones principales

¿Por qué elegir esta máquina de soldadura por puntos para baterías cilíndricas?

• Soldadura de alta corriente de 10.000 A

• Monitoreo inteligente de soldadura

• Opciones flexibles de cabezales de soldadura

• Diseñada para producción en pequeños lotes

Monitoreo inteligente de soldadura para soldadura de baterías cilíndricas

La máquina está equipada con una plataforma modular de control inteligente de grado industrial que monitorea el proceso de soldadura y registra condiciones anormales de soldadura.

*Seguimiento de soldadura
Realiza un seguimiento de la operación de soldadura para ayudar a garantizar que los puntos de soldadura se procesen según la secuencia requerida.
*Detección de salpicaduras
Monitorea salpicaduras anormales de soldadura y proporciona una alarma cuando se detecta una condición anormal.
*Detección de soldadura falsa
Ayuda a identificar operaciones de soldadura en las que el resultado esperado de soldadura puede no haberse logrado correctamente.
*Monitoreo de soldadura débil
Monitorea condiciones de soldadura potencialmente anormales que pueden resultar en un rendimiento de soldadura insuficiente.
*Detección de soldadura faltante
Ayuda a identificar puntos de soldadura omitidos y reduce el riesgo de una soldadura incompleta del paquete de baterías.
*Alarma y registro
Las condiciones anormales de soldadura pueden registrarse e informarse mediante el sistema para la inspección del operador y la gestión del proceso.

Aplicaciones de baterías cilíndricas

Celdas cilíndricas compatibles

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Aplicaciones típicas

Herramientas eléctricas · Bicicletas eléctricas · Patinetes eléctricos · Estaciones de energía portátiles · Sistemas de almacenamiento de energía · Drones · Movilidad eléctrica

Nota:Las celdas cilíndricas grandes como 32140 y 33140 requieren una configuración elevada de la máquina.

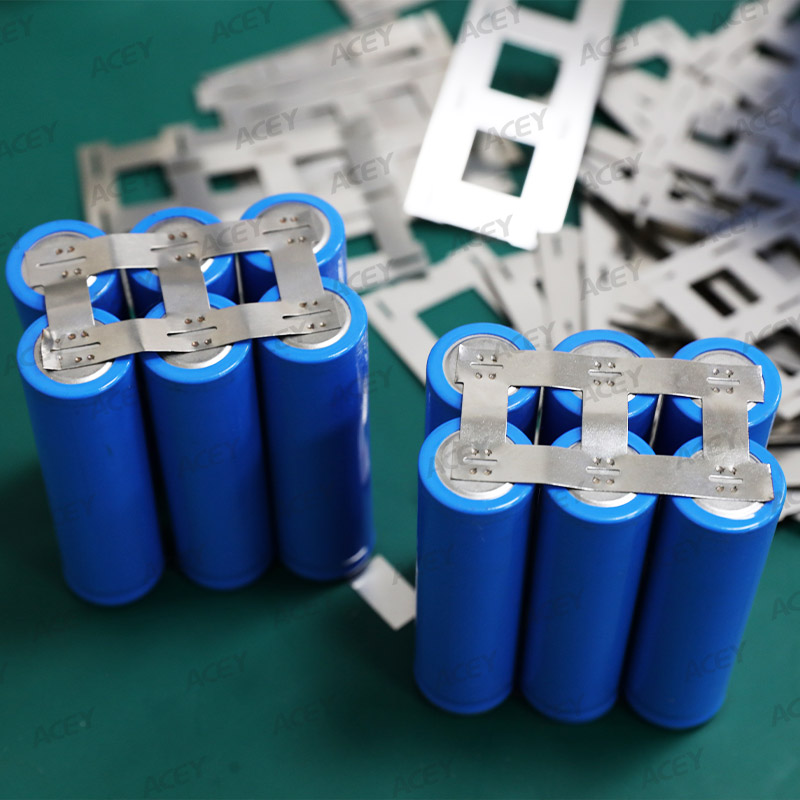

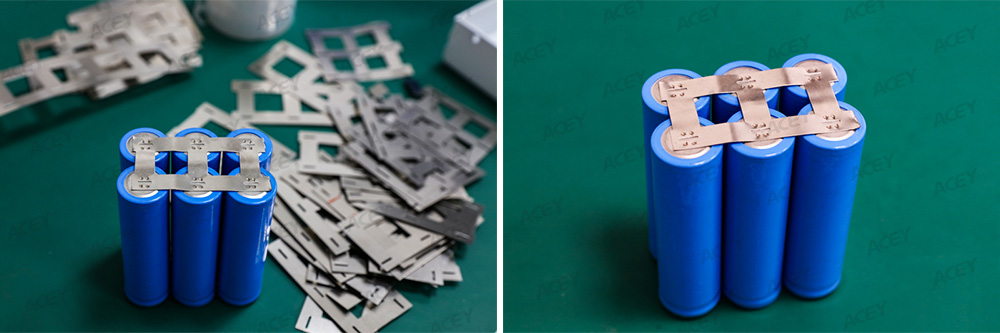

Materiales y grosor de soldadura

Materiales de soldadura compatibles

• Acero niquelado
• Níquel puro

Grosor del material

• 0,08–0,3 mm

Cómo funciona

01. Posicionamiento del paquete de baterías
Las celdas cilíndricas se organizan y posicionan según la configuración requerida del paquete de baterías.

02. Alineación del punto de soldadura
El cabezal de soldadura se coloca sobre el punto de soldadura requerido.

03. Activación de la soldadura
El operador activa el ciclo de soldadura mediante el interruptor de pedal.

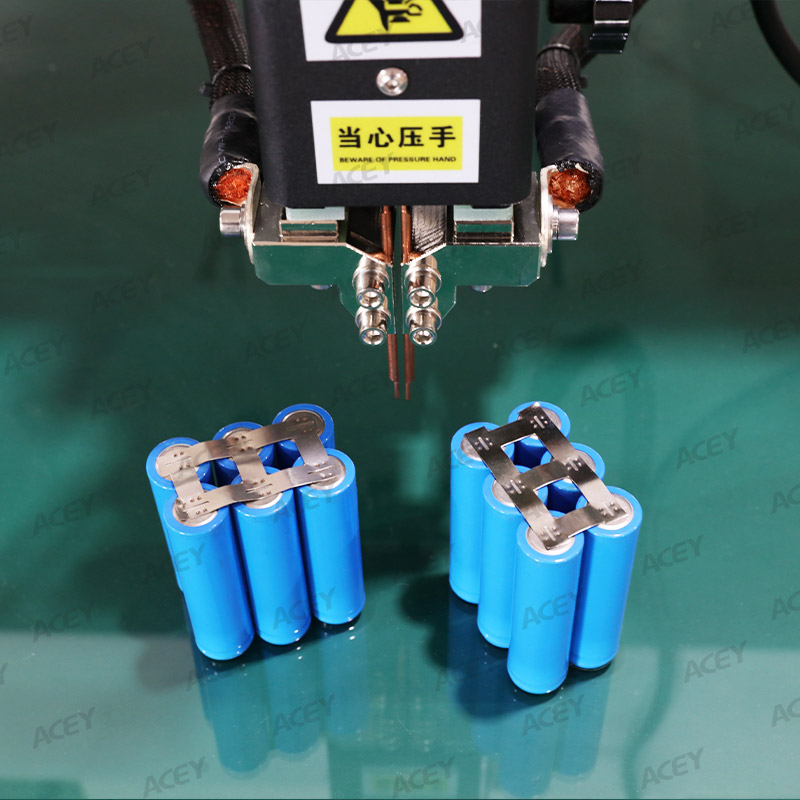

04. Soldadura por puntos
La fuente de alimentación de soldadura de transistores suministra una corriente de soldadura controlada a través de los electrodos de soldadura.

05. Supervisión de la soldadura
El sistema supervisa el proceso de soldadura y registra condiciones anómalas como salpicaduras, soldadura falsa, soldadura débil y ausencia de soldadura.

Opciones del cabezal de soldadura

Cabezal de soldadura neumático
El cabezal de soldadura neumático proporciona un movimiento controlado de los electrodos y una presión de soldadura adecuada para una soldadura repetible de baterías cilíndricas.
Presión de aire: 0.4–0.6 MPa

Cabezal de soldadura eléctrico
El cabezal de soldadura eléctrico proporciona una configuración alternativa para aplicaciones en las que no se requiere aire comprimido.

Especificaciones técnicas

¿Necesita una solución personalizada de soldadura para paquetes de baterías cilíndricas?
El rendimiento de soldadura depende del tamaño de la celda cilíndrica, el material de conexión, el grosor del material, el patrón de soldadura y la resistencia de soldadura requerida.

ACEY puede evaluar la estructura de su paquete de baterías y los requisitos de soldadura para ayudar a determinar el cabezal de soldadura, el accesorio y los parámetros de soldadura adecuados.

Envíenos las especificaciones de su batería:

• Modelo de celda de batería
• Diámetro y longitud de la celda
• Material de conexión
• Grosor del material
• Número de puntos de soldadura
• Volumen de producción esperado

Preguntas frecuentes

*¿Qué celdas de batería cilíndricas puede soldar esta máquina de soldadura por puntos?
La máquina de soldadura por puntos de pórtico ACEY está diseñada para celdas de batería cilíndricas, incluidas 18650, 21700, 26650, 32650, 32700, 32140 y 33140. La configuración de la máquina puede ajustarse según el tamaño de la celda y la estructura del paquete de baterías.

*¿Qué materiales puede soldar la máquina?
La máquina está diseñada para soldar acero niquelado y níquel puro utilizados en las conexiones de paquetes de baterías cilíndricas.

*¿Qué grosor de material puede soldar?
El rango recomendado de grosor del material de soldadura es de 0,08–0,3 mm para acero niquelado y materiales de níquel puro. El resultado real de la soldadura depende de las propiedades del material, el grosor, la configuración de los electrodos y los parámetros de soldadura.

*¿Qué funciones de monitorización de soldadura tiene la máquina?
El sistema de control inteligente puede monitorizar y registrar las condiciones de soldadura, incluidos salpicaduras, soldadura falsa, soldadura débil y soldaduras faltantes, con funciones de alarma para ayudar a los operadores a identificar condiciones anormales de soldadura y mejorar la consistencia de la producción.
