7-35 daysCiclador de baterías de botón de escritorio de 5 V, 50 mA y 25 L con cámara de temperatura constante
Descripción del Producto
Pila de botón ACEY-WHW-25L-5V50mA-32CH
ciclador de baterías con cámara ambiental
Es un sistema compacto de ciclado de baterías que integra un comprobador de carga y descarga con una cámara ambiental de 25 L, diseñada para probar celdas de botón y de bolsillo pequeñas a temperatura constante. Cada capa cuenta con 16 canales independientes, y la cámara admite dos capas, lo que permite probar hasta 32 celdas de botón simultáneamente. Los puertos de prueba están ubicados en las paredes internas izquierda y derecha para una conexión sencilla, y el sistema se controla mediante el software superior BTS, lo que permite unificar la operación, el control de temperatura y la gestión de datos en una sola plataforma.
Características de producción
Especificación del producto
| Artículo | Especificación |
| Volumen nominal | 25 litros |
| Tamaño de la cámara interior | Ancho 360 × Profundidad 300 × Alto 235 mm |
| Dimensiones externas | Ancho 440 × Profundidad 580 × Alto 410 mm |
| Peso | Aprox. 45 kg |
| Condición del entorno de prueba | Temperatura ambiente +25 °C, HR ≤85 %, sin muestra en el interior (condición sin carga) |
| Rango de temperatura | 15°C – 60°C |
| Fluctuación de temperatura | ≤ ±0,5 °C (sin carga, condición estable) |
| Desviación de temperatura | ±2,0 °C (sin carga, condición estable) |
| Tiempo de calentamiento | 25 °C → 60 °C ≤ 50 min (sin carga, promedio no lineal) |
| Tiempo de enfriamiento | 25 °C → 15 °C ≤ 60 min (sin carga, promedio no lineal) |
| Estructura de la cámara |
*Material exterior: Acero laminado en frío con recubrimiento en polvo y pintura horneada.
*Material interior: acero inoxidable SUS304 *Aislamiento: Espuma de poliuretano |
| Sistema de circulación de aire | Ventilador de CC con módulo de refrigeración/calefacción de semiconductores |
| Configuración estándar |
*Puerta: Vidrio templado hueco con marco.
*Accesorio: Placas de conexión 2 piezas *Iluminación: Lámpara LED |
| Panel de control | Botones de control de tipo táctil |
| Controlador | Pantalla digital LED + controlador de botón táctil |
| Método de configuración | Entrada mediante botón táctil |
| Método de control | Circulación de aire forzado con control automático de temperatura PID mediante módulo de refrigeración/calefacción de semiconductores |
| Interfaz de comunicación | Puerto Ethernet estándar |
| Unidades de prueba de baterías | Máx. 2 unidades, total 16 canales (equipo de nivel mA) |
| Computadora host (controlador de nivel medio) | 1 unidad |
| Conmutador de red | 1 unidad |
| Requisitos de instalación |
Área bien ventilada
No hay vibraciones fuertes cerca No hay campo electromagnético fuerte No se permiten sustancias inflamables, explosivas, corrosivas ni polvo. |
| Condición ambiental | 25 °C ±3 °C; HR ≤85 %; Presión del aire 86 kPa–106 kPa |
| Fuente de alimentación | CA (220 ± 10 %) V / 50 Hz o CA (110 ± 10 %) V / 60 Hz, monofásica + tierra de protección |
| Consumo de energía | 0,2 kW |
| Corriente máxima | 1 A (220 V) o 2 A (110 V) |
| Nota | Abrir la puerta de la cámara durante la prueba puede provocar fluctuaciones de temperatura. |
| Tipo de celda aplicable | Pilas de botón (nivel mA) |

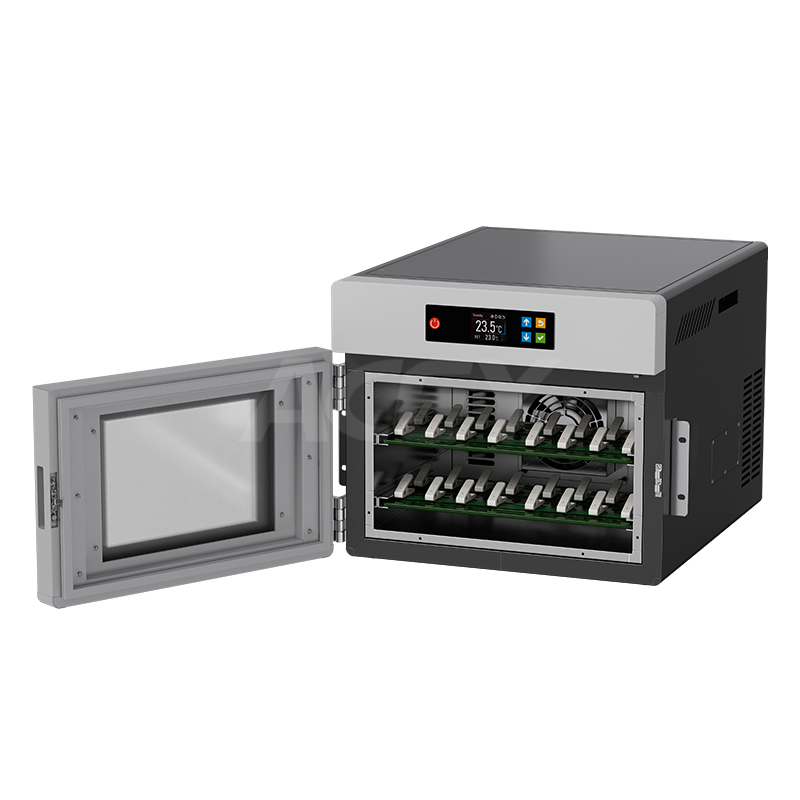

| Método de colocación de celdas | Insertado desde las paredes internas izquierda y derecha de la cámara. |
Parámetros del sistema de prueba
| Elementos | Valores | |
| Resolución | AD:24 bits; DA:16 bits | |
| Impedancia de entrada | ≥1G Ω | |
| Voltaje | Rango de salida de CV | 10 mV ~ 5 V |
| Voltaje mínimo de descarga | -5 V | |
| Exactitud | ± 0,02 % FS | |
| Estabilidad | 0,04% de FS | |
| Actual | Rango de salida/canal | Rango 1: 0,1 mA; Rango 2: 1 mA; Rango 3: 10 mA; Rango 4: 50 mA |
| Corriente de salida mínima | 0,2 μA | |
| Exactitud | ± 0,02 % FS | |
| Corriente de corte de CV | Rango1: 0,1 μA; Rango2: 1μA; Rango3: 10μA; Rango4: 50μA | |
| Estabilidad | 0,04 % FS | |
| Fuerza | Potencia de salida/canal | 0,25 W |
| Estabilidad | 0,08% de FS | |
| Tiempo | Tiempo de respuesta actual | <1 ms (10 % FS ~ 90 % FS) |
| Tiempo de paso de trabajo | ≤ (365*24)h/paso Formato de tiempo-00:00:00.000(h, m, s, ms) | |
| Registro de datos | Condiciones del registro de datos | Cambio mínimo de voltaje: 10 mV |
| Frecuencia del registro de datos | 10 Hz (intervalo mínimo de registro de datos: 100 ms) | |
| Cargar | Modos de carga | CC, CV, CCCV, CP |
| condición de corte | Voltaje, Corriente, Tiempo, Capacidad, Energía, - ΔV | |
| Descargar | Modos de descarga | CC, CV, CCCV, CP, CR |
| condición de corte | Voltaje, Corriente, Tiempo, Capacidad, Energía | |
| Legumbres | Cargar | CC, CP |
| Descargar | CC, CP | |
| Ancho de pulso mínimo | 500 ms | |
| Recuento de pulsos | Hasta 32 | |
| Interruptor de cambio y cambio | Apoyado | |
| condición de corte | Voltaje, Tiempo | |
| DCIR | Valores DCIR calculados disponibles en BTSDA | |
| Ciclo | Ciclos máximos | 65535 |
| Máximos pasos | 254 | |
| Nido de ciclo | 3 | |
| Protección | Protección de seguridad | ● Protección de datos en caso de corte de energía |
| ● Modo de funcionamiento sin conexión | ||
| ● Condiciones de protección definidas por el usuario, como corriente/voltaje limitado superior e inferior, tiempo de retardo, temperatura, etc. | ||

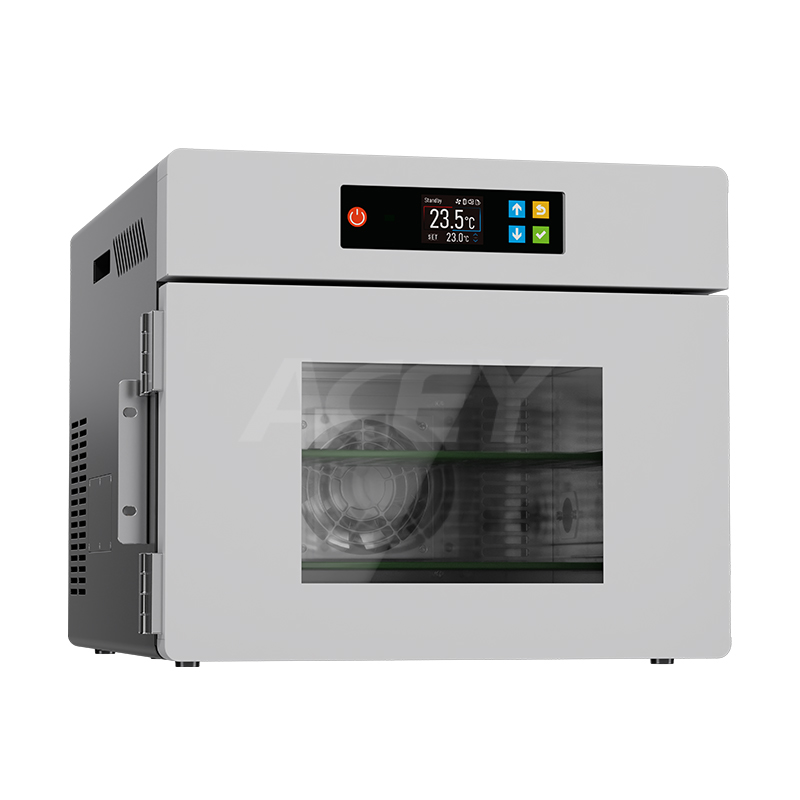

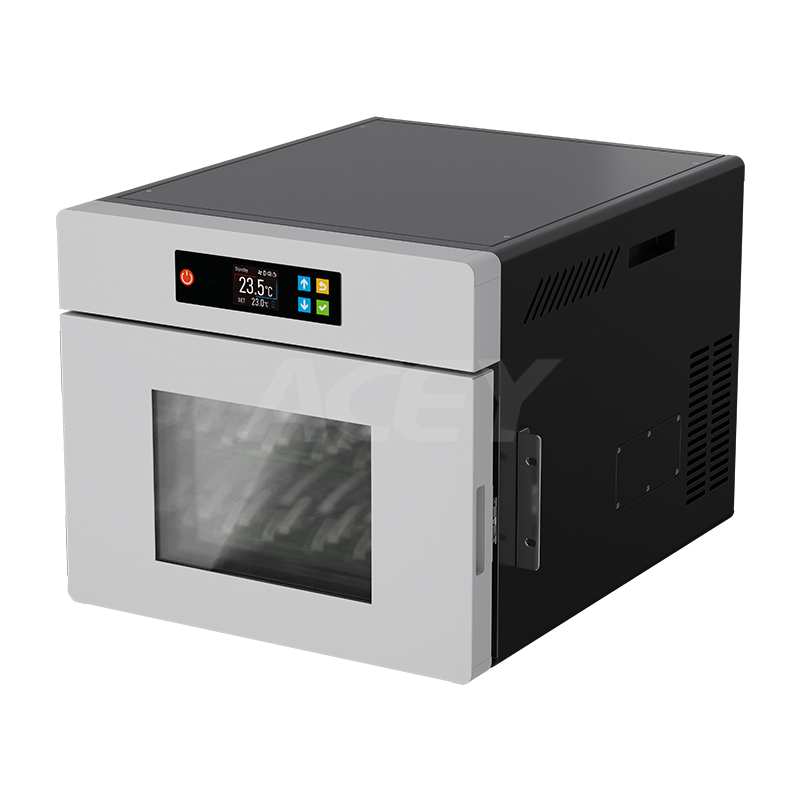

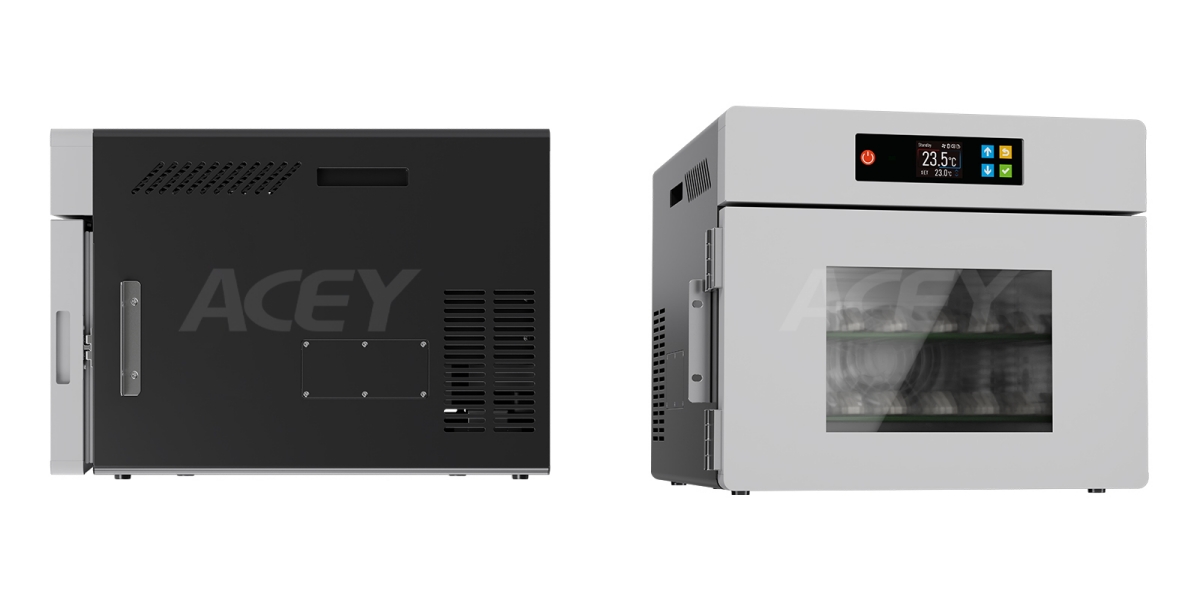

Exhibición del producto
