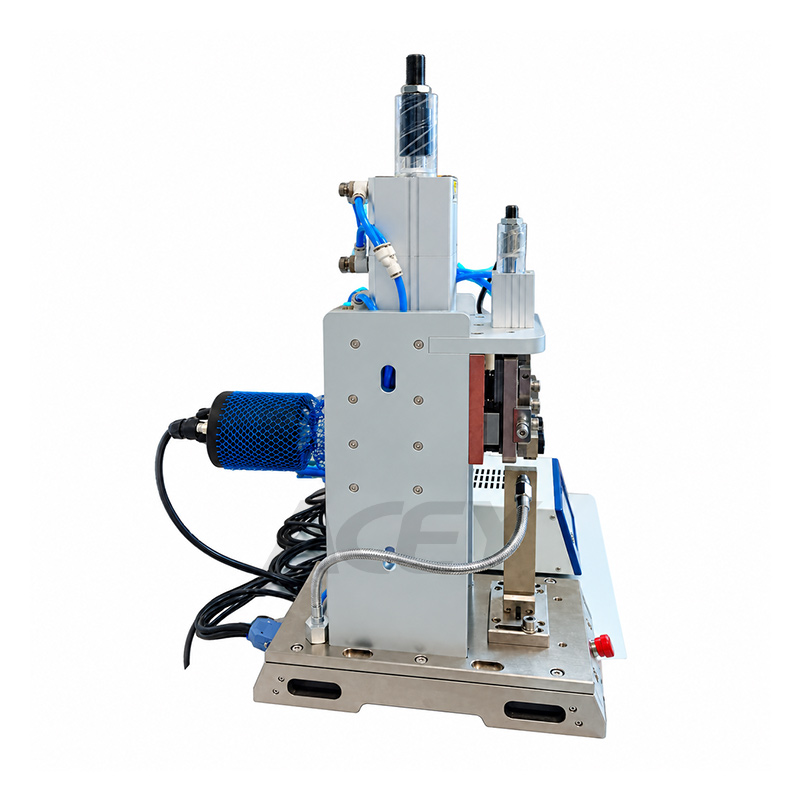

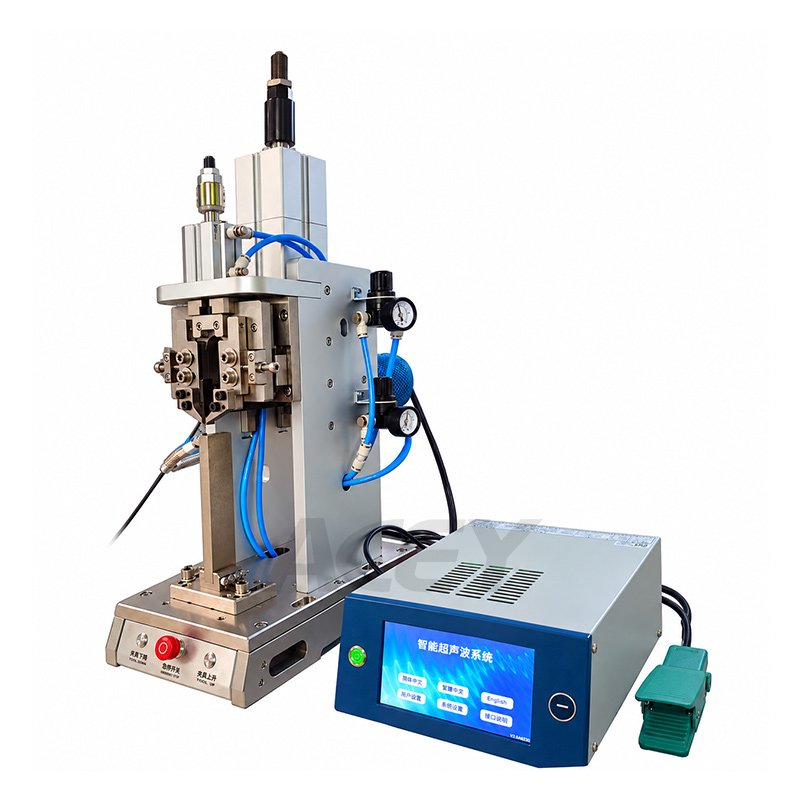

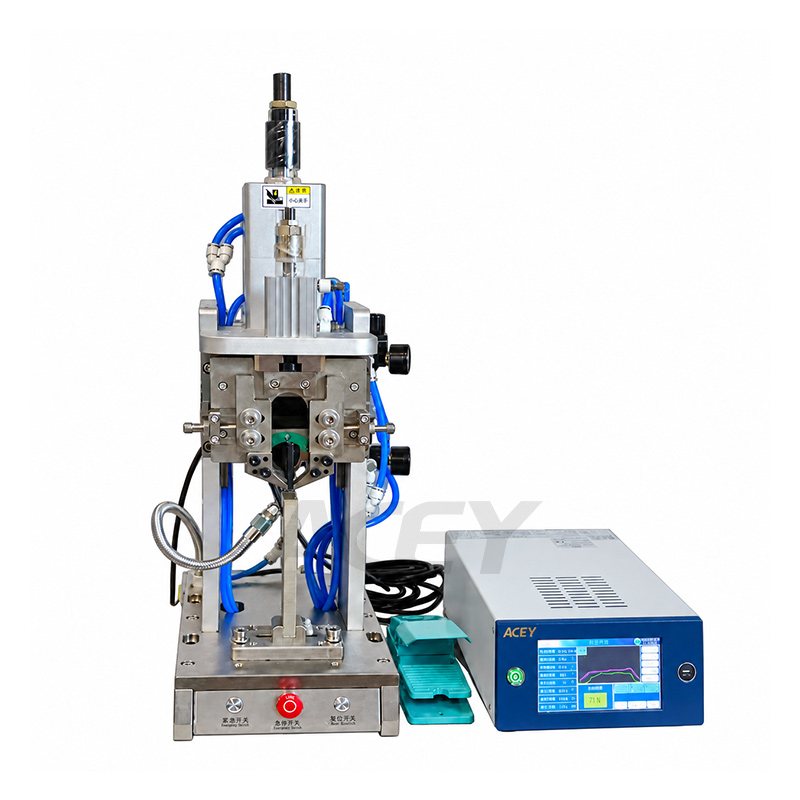

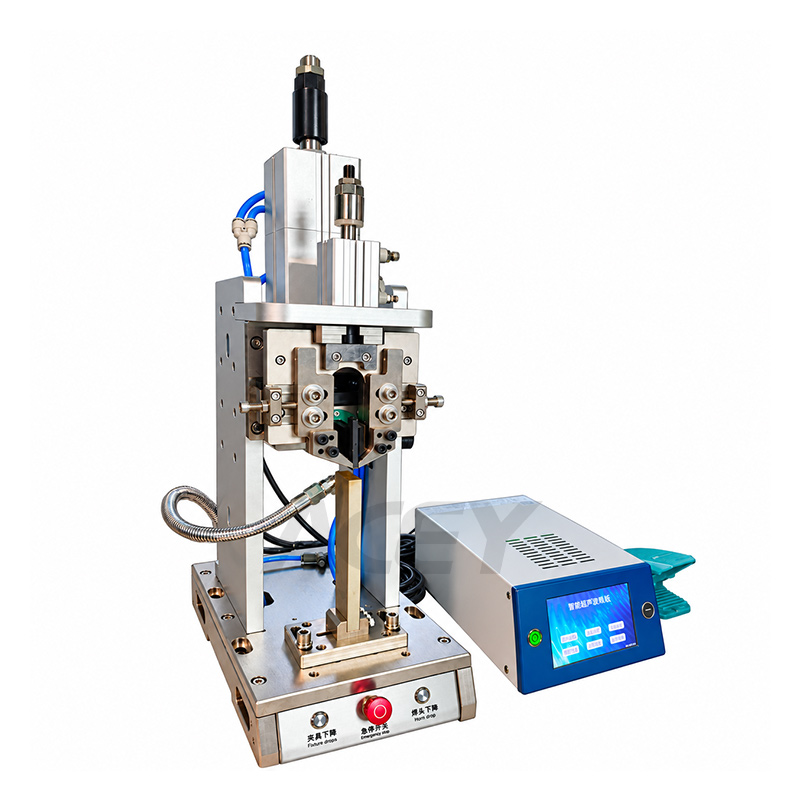

Máquina de soldadura ultrasónica de arneses de cables de 20 kHz y 6500 W

Máquina de soldadura ultrasónica de mazos de cables de 20kHz y 6500W

Descripción del producto

Máquina de soldadura ultrasónica de mazos de cables ACEY-UWM-20-6500 une los extremos de los cables mediante vibración ultrasónica y presión. Se utiliza en la producción de mazos de cables para automoción, cableado de módulos de baterías y otras aplicaciones de conexión eléctrica. La máquina opera a 20kHz con una potencia nominal de 6500W, y el sonotrodo de soldadura superior se adapta al tamaño del cable y a los requisitos de la unión.

El circuito DSP y el sistema de control digital ICS admiten modos de soldadura de amplitud ultrasónica, energía y tiempo continuamente ajustables, además de seguimiento automático de frecuencia. Los operadores pueden configurar y recuperar los parámetros de soldadura a través de la pantalla táctil de 7 pulgadas al cambiar entre trabajos de soldadura validados. La protección por contraseña de varios niveles separa la operación rutinaria del ajuste de procesos.

La máquina utiliza un accionamiento neumático y una estructura separada de cabezal de soldadura y generador para facilitar la instalación y el mantenimiento. La protección contra voltaje, sobrecorriente y sobrecarga de soldadura supervisa el funcionamiento del sistema. Los resultados de la soldadura se pueden emitir a través de un protocolo de comunicación estándar, con una interfaz provista para la integración con MES.

Características del producto

• Sistema ultrasónico de 20kHz con una potencia nominal de 6500W: Configurado para las aplicaciones específicas de soldadura de alambre de cobre a tira en el ensamblaje de módulos de baterías.
• Parámetros de soldadura ajustables: Amplitud ultrasónica continuamente ajustable, con modos de soldadura por energía y tiempo para diferentes requisitos de proceso.
• Recuperación de parámetros preestablecidos: Admite múltiples preajustes de parámetros de soldadura, lo que permite a los operadores recuperar configuraciones para trabajos de soldadura validados.
• Control de proceso digital: El sistema ICS proporciona muestreo a nivel de milisegundos, autocomprobación de arranque y seguimiento automático de frecuencia durante el funcionamiento.
• Pantalla táctil de 7 pulgadas: Proporciona una interfaz gráfica para el ajuste de parámetros, la operación de la máquina y la visualización de los resultados de soldadura.
• Salida de datos de soldadura: Admite la salida de resultados de soldadura a través de un protocolo de comunicación estándar y proporciona una interfaz para la integración con MES.
• Protección del sistema: Incluye protección contra voltaje, protección contra sobrecorriente y retroalimentación de sobrecarga de soldadura.
• Protección por contraseña de varios niveles: Separa el acceso del operador de las funciones de ajuste de parámetros y gestión.

Aplicaciones de soldadura de módulos de baterías

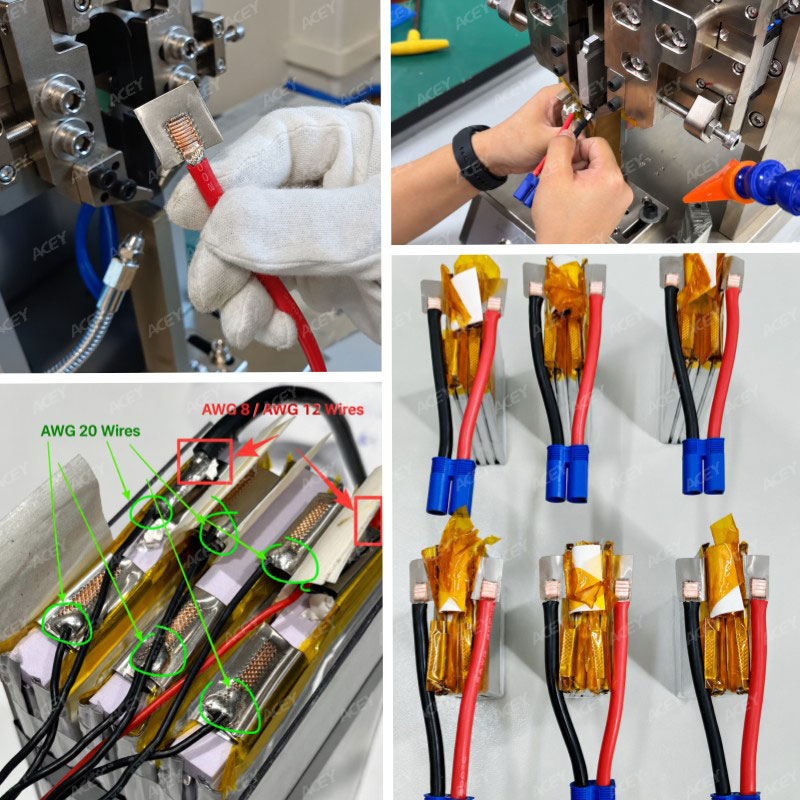

Esta configuración está destinada a la soldadura de cables de cobre a tiras de cobre niquelado durante el ensamblaje de módulos de baterías. Las aplicaciones de referencia incluyen cables de conexión de módulos principales y cables CCS.

Las dimensiones de la marca de soldadura son referencias de proceso para la aplicación especificada. Las herramientas finales y los ajustes de soldadura dependen de la construcción del cable, el grosor de la tira, la condición del material y el espacio de soldadura disponible.

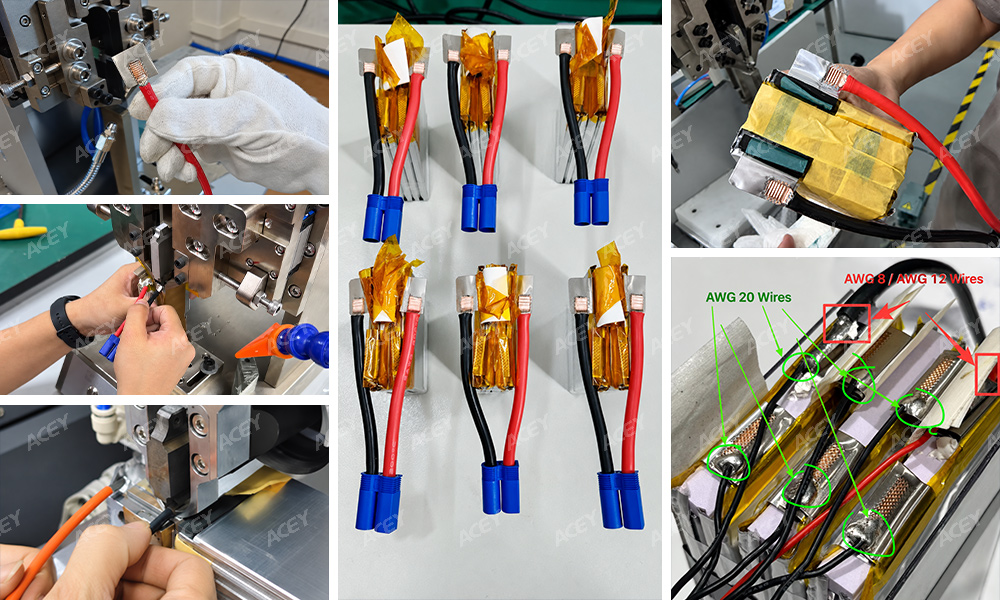

Resultados de soldadura de paquetes de baterías tipo bolsa (Pouch)

Especificaciones técnicas

Servicio y soporte

ACEY ofrece una garantía de un año para el equipo según los términos de garantía acordados, junto con capacitación en operación y mantenimiento. La capacitación cubre la estructura del equipo, la operación normal, el mantenimiento rutinario, la resolución de problemas y los procedimientos de emergencia. El servicio técnico continuo está disponible después del período de garantía.

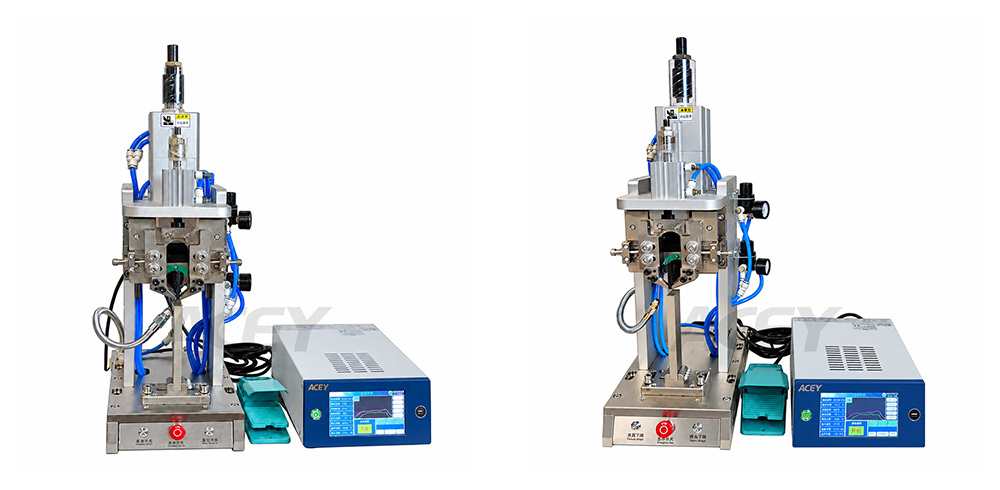

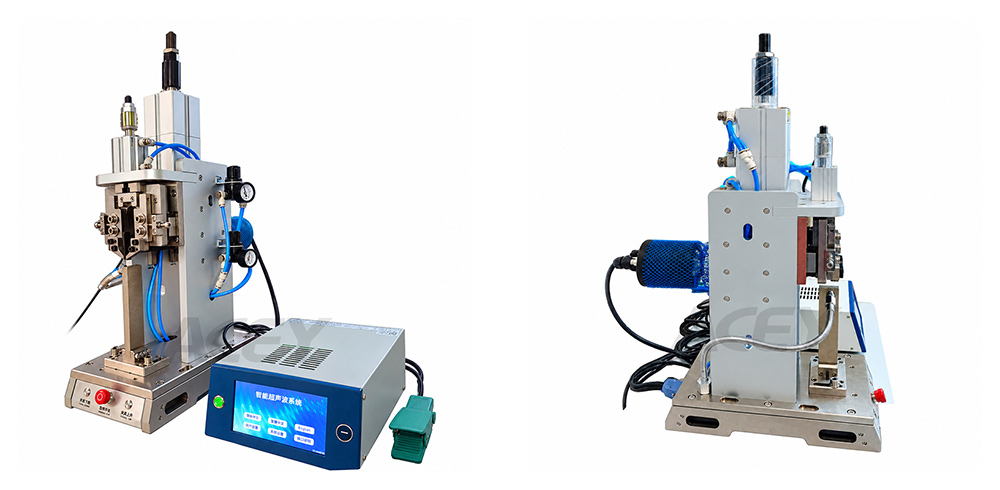

Visualización del producto

Preguntas frecuentes
1. ¿Necesitamos cambiar el sonotrodo de soldadura al cambiar los calibres de cable?
Sí. Los diferentes calibres de cable requieren sonotrodos de soldadura superiores correspondientes. Para cables AWG 8, AWG 12 y AWG 20, se requiere un sonotrodo de soldadura superior correspondiente para cada tamaño.

2. ¿Los operadores necesitan ingresar los parámetros de soldadura nuevamente para cada trabajo?
No. La máquina admite múltiples parámetros de soldadura preestablecidos. Una vez que se ha configurado y validado un proceso, los operadores pueden recuperar la configuración correspondiente a través de la pantalla táctil. El ajuste de parámetros se puede restringir mediante niveles de acceso con contraseña.

3. ¿Podemos recopilar los resultados de la soldadura a través del MES de nuestra fábrica?
La máquina proporciona la salida de los resultados de la soldadura a través de un protocolo de comunicación estándar y una interfaz MES. Comparta sus requisitos de comunicación MES y los campos de datos necesarios para que se pueda confirmar el alcance de la integración antes de realizar el pedido.
