01 Definición de conexiones serie-paralelo de baterías de litio

Debido a la limitada tensión y capacidad de las baterías individuales, en la práctica a menudo se requieren conexiones en serie-paralelo para lograr tensiones y capacidades más elevadas que satisfagan los requisitos de energía del dispositivo.

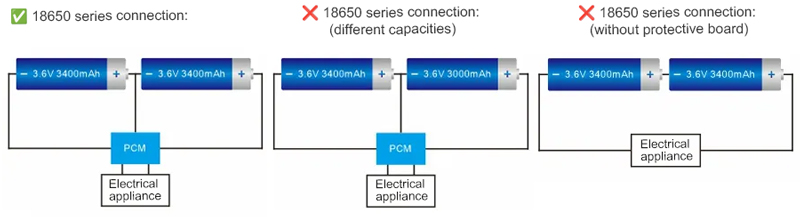

conexión en serie de baterías de litio : Se suman voltajes, la capacidad permanece constante y la resistencia interna aumenta.

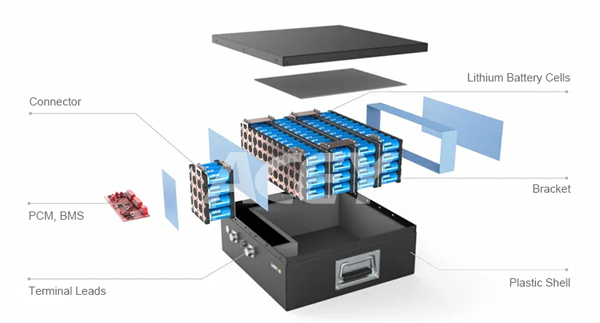

Paquete de baterías de litio 02

• Pila de litio : El componente central de la batería terminada.
• Tablero de protección : Proporciona protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito y control de temperatura NTC.
• carcasa de plástico : La estructura de soporte de toda la batería; posiciona y asegura la placa protectora; y soporta y limita la posición de todos los demás componentes que no forman parte de la carcasa.

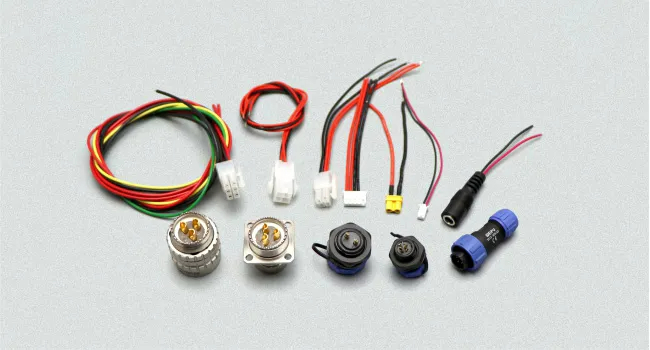

• Terminales : Proporciona diversas interfaces de carga y descarga para varios productos electrónicos, dispositivos de almacenamiento de energía y fuentes de alimentación de respaldo.
• Lámina/soporte de níquel : Componentes que conectan y fijan las celdas de la batería.

03 Combinaciones serie-paralelo de baterías de litio

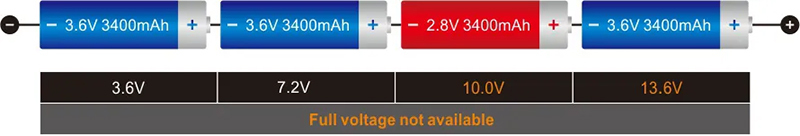

Por motivos de seguridad, las baterías de litio deben conectarse a una placa protectora externa para monitorizar cada celda. Generalmente, no se recomienda el funcionamiento en paralelo. Si fuera necesario, los parámetros de las baterías (capacidad, resistencia interna, etc.) deben ser idénticos. Asimismo, los parámetros de las baterías conectadas en serie también deben ser idénticos. De lo contrario, el rendimiento del conjunto de baterías será significativamente inferior al de una sola celda.

Estándares de emparejamiento de baterías de litio: Diferencia de voltaje ≤ 10 mV, diferencia de resistencia interna ≤ 5 mΩ, diferencia de capacidad ≤ 20 mA

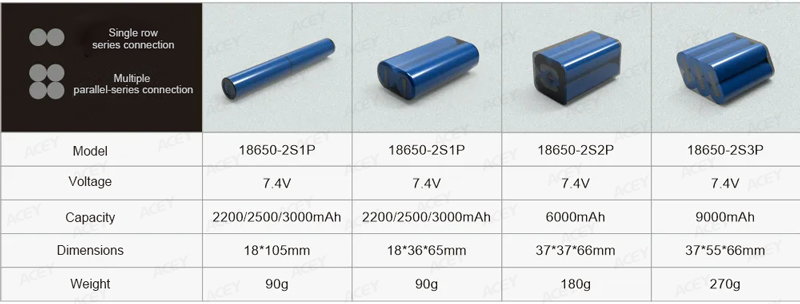

Paquete de baterías de litio de 2 cuerdas (batería de litio de 7,4 V)

• Suponiendo que las especificaciones de la celda utilizada sean 18650 de 3,7 V y 2000 mAh.
• Suponiendo que las especificaciones de la celda utilizada sean 18650 de 3,7 V y 2000 mAh.
• Número de celdas conectadas en paralelo: 20 Ah / 2 Ah = 10, es decir, 10 celdas en paralelo.
• El paquete de baterías completo consta de 13 cadenas x 10 celdas = 130 celdas

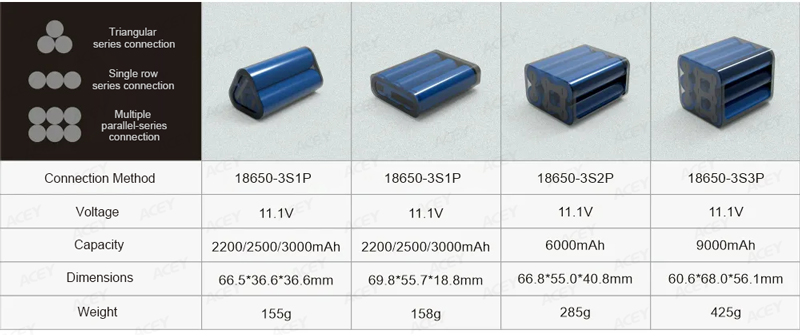

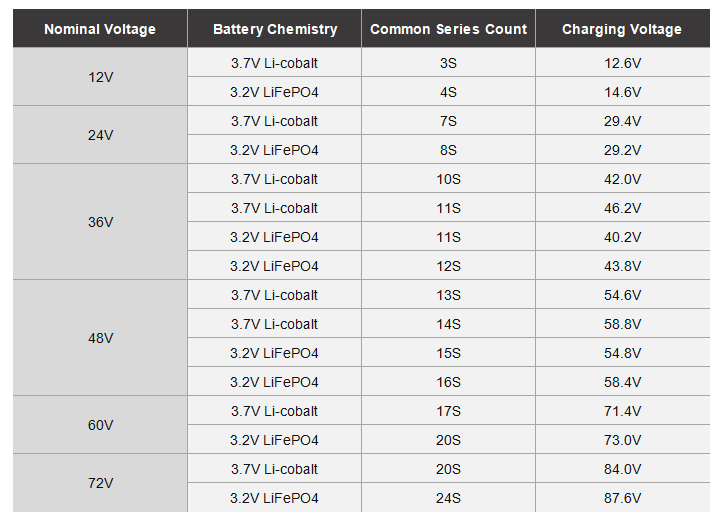

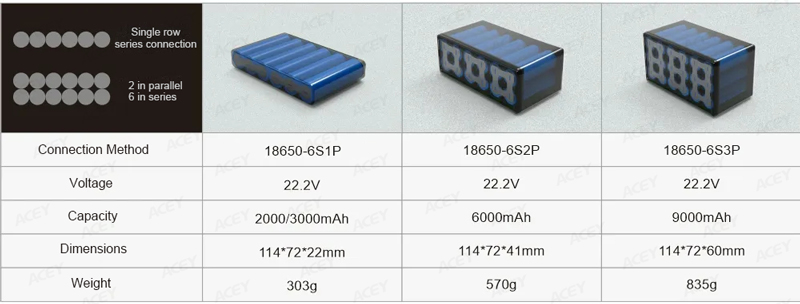

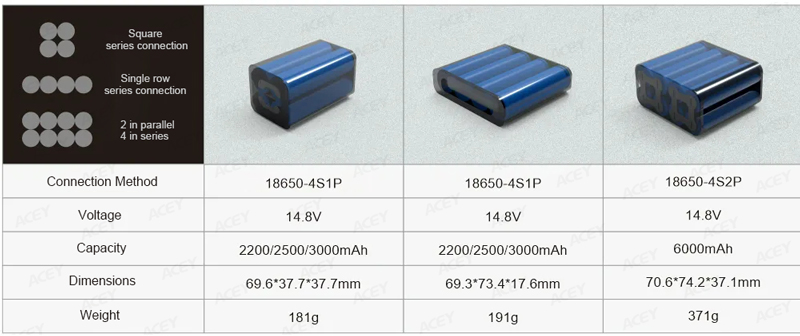

Combinaciones en serie comunes de paquetes de baterías de litio

04 Proceso de ensamblaje de baterías de litio

① Clasificación de la capacidad de la batería

ACEY-BCT506R-512H máquina de carga y descarga de baterías de litio Está diseñado para probar la capacidad, el voltaje, la corriente y el rendimiento de carga y descarga de celdas cilíndricas de litio, como 18650, 21700, 26650, 32650 y 32700.

② Pegado de papel aislante de baterías
Aplique papel de liberación rápida y cinta Mara para aislamiento.

ACEY-BS01 máquina automática para pegar papel aislante Se utiliza principalmente para pegar una capa de papel de cebada en el electrodo positivo o negativo de las baterías 18650/21700/26650/32650/32700 para proporcionar un buen aislamiento, resistencia al desgaste, impermeabilidad y otras características.

ACEY-AS11S máquina clasificadora de celdas de litio Es un dispositivo eficiente y de alta precisión diseñado para la clasificación rápida de baterías cilíndricas de litio. Utiliza un avanzado medidor de resistencia interna para medir con precisión el voltaje y la resistencia interna de la batería. El equipo es compatible con diversas especificaciones de baterías (18650/21700/26650/32700/etc.), con una velocidad de clasificación de hasta 5000 unidades/hora, lo que mejora considerablemente la eficiencia de producción y permite la exportación de datos para una fácil trazabilidad de la calidad.

Utilice tiras de níquel moldeadas para eliminar las soldaduras frías, los cortocircuitos, la baja eficiencia y la distribución desigual de la corriente.

ACEY-5000D máquina de soldadura por puntos manual Se utiliza para soldar los terminales positivo y negativo de múltiples baterías y materiales como láminas de níquel, garantizando una transmisión de corriente estable durante el proceso de carga y descarga del paquete de baterías. Es ampliamente utilizado en la soldadura de numerosos paquetes de baterías, como baterías de potencia, herramientas eléctricas y bicicletas eléctricas, entre otros.

⑥ Pruebas exhaustivas del paquete de baterías

Serie ACEY-BIT probador completo de baterías Permite realizar mediciones cuantitativas y precisas de algunos parámetros básicos de la batería. Puede medir la tensión en circuito abierto, la resistencia interna, la carga, la descarga, la protección contra sobrecorriente, la protección contra cortocircuitos y otras funciones de la batería. Facilita la detección de baterías defectuosas y aumenta la eficiencia de la producción.

ACEY-5035C máquina de envasado con película termoencogible Se utiliza en el ensamblaje y empaquetado de baterías, especialmente de iones de litio y otros tipos de baterías recargables. Estas máquinas están diseñadas para envolver y sellar de forma segura las baterías mediante una película termoencogible, lo que proporciona protección, aislamiento y un acabado impecable.

⑧ Impresión de códigos de lote con inyección de tinta

La impresión debe ser clara y legible.

ACEY-CP2 máquina de codificación por lotes de inyección de tinta Se utiliza para imprimir información como números de lote, fechas de caducidad, fechas de fabricación, códigos de barras y otros datos variables en productos o envases en las industrias de fabricación y envasado. Esto es esencial para la trazabilidad del producto, el control de calidad y el cumplimiento de la normativa.

⑨ Envejecimiento de la batería
Determinar la calidad del paquete de baterías y garantizar la estabilidad, la seguridad y la vida útil del paquete de baterías de litio durante su uso.

Serie ACEY-BA máquina de envejecimiento de baterías Se utiliza principalmente para la carga y descarga de baterías y para realizar pruebas de sus características. Los canales de prueba son completamente independientes y adecuados para ensayos de envejecimiento de baterías ternarias, de fosfato de hierro y litio, de plomo-ácido, de níquel-metal hidruro y de níquel-cadmio.

• No utilice pilas de diferentes marcas juntas.
• No utilice baterías de diferentes voltajes juntas.

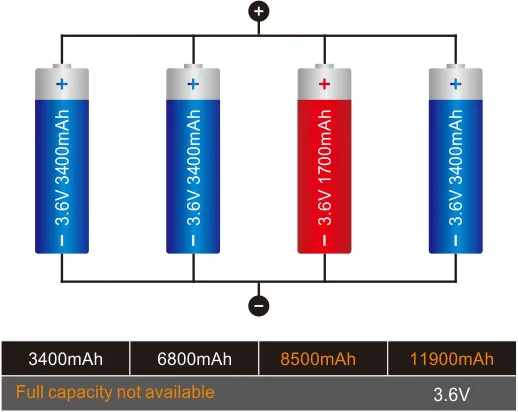

• No mezcle baterías de diferentes capacidades ni baterías de litio nuevas con viejas.
• No deben mezclarse baterías de diferentes composiciones químicas, como por ejemplo las de níquel-metal hidruro y las de litio.
• Cuando la carga de la batería sea baja, reemplace todas las baterías.
• Utilice una placa de protección para baterías de litio con los parámetros correspondientes.
• Seleccione baterías con un rendimiento uniforme. Generalmente, las baterías de litio utilizadas en serie y en paralelo requieren emparejamiento de celdas. Criterios de emparejamiento: diferencia de voltaje ≤ 10 mV, diferencia de resistencia interna ≤ 5 mΩ y diferencia de capacidad ≤ 20 mA.

• Los métodos de conexión típicos para paquetes de baterías de litio incluyen conexión en paralelo primero, luego en serie, en serie primero, luego en paralelo, y métodos de conexión mixtos.
• Los paquetes de baterías de litio para autobuses puramente eléctricos suelen utilizar un método de conexión primero en paralelo y luego en serie.
• Los paquetes de baterías de litio para el almacenamiento de energía en la red eléctrica suelen utilizar un método de conexión primero en serie y luego en paralelo.

Ventajas de la conexión en paralelo primero y luego en serie para baterías de litio

• Si falla una celda de la batería de litio, el sistema se apaga automáticamente. Aparte de una reducción en la capacidad, esto no afecta la posibilidad de operar en paralelo.
• Si una celda de batería de litio sufre un cortocircuito en una conexión en paralelo, el circuito en paralelo experimentará corrientes muy altas, lo que normalmente se evita mediante la tecnología de protección con fusibles.

• Debido a las diferencias en la resistencia interna y la disipación desigual del calor entre las celdas de las baterías de litio, la vida útil de un paquete de baterías de litio conectadas en paralelo puede verse afectada.

Ventajas de conectar primero las baterías de litio en serie y al final en paralelo.

• Conectar primero las celdas de las baterías de litio en serie, según su capacidad (por ejemplo, 1/3 de la capacidad total), y luego en paralelo, reduce la probabilidad de fallo en los módulos de baterías de litio de gran capacidad. Esta conexión en serie, seguida de la conexión en paralelo, también mejora significativamente la uniformidad de los paquetes de baterías de litio.

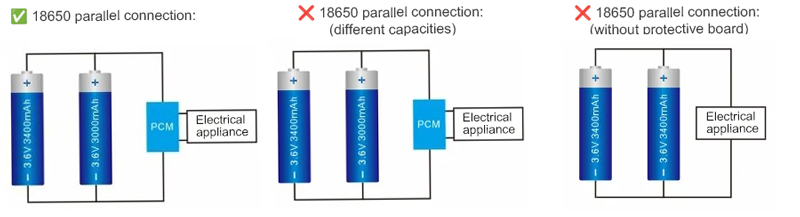

• Las baterías de litio, con o sin placas de protección, no se pueden cargar en paralelo. Las baterías sin placas de protección son propensas a la sobrecarga y a sufrir daños.
• Generalmente, las baterías cargadas en paralelo requieren que se retire la placa de protección incorporada de la batería y se utilice una sola placa de protección.
• Si las baterías cargadas en paralelo no tienen una placa de protección, el voltaje de carga debe limitarse a 4,2 V y no se puede utilizar un cargador de 5 V.

• Las baterías de litio deben cargarse con un cargador específico. De lo contrario, podrían no alcanzar su capacidad máxima, lo que afectaría a su rendimiento.
• Las baterías de litio no necesitan descargarse por completo antes de cargarse.
• No deje el cargador enchufado durante periodos prolongados. Retire la batería del cargador en cuanto esté completamente cargada.
• Retire la batería de cualquier aparato eléctrico que no utilice y descárguela antes de guardarlo.
• No inserte la batería con la polaridad invertida, ya que esto puede provocar que se hinche o se rompa.
• No utilice cargadores de níquel y litio indistintamente.
