La línea combina máquinas de procesamiento dedicadas con estaciones de trabajo de ensamblaje manual. Los operadores transfieren materiales entre estaciones, cargan dispositivos de fijación, instalan el BMS y completan el cableado. El equipo de manipulación de celdas y el utillaje están configurados para celdas 32140 y 33140, mientras que el equipo de soldadura y pruebas eléctricas se selecciona según el diseño del paquete y los requisitos de producción.

Aplicaciones del paquete de baterías
La solución se puede configurar para paquetes de baterías 32140 y 33140 utilizados en:

• Sistemas estacionarios de almacenamiento de energía.
• Estaciones de energía portátiles.
• Motocicletas, scooters y triciclos eléctricos.
• Vehículos eléctricos de baja velocidad.
• UPS y sistemas industriales de energía de respaldo.

Proceso de ensamblaje

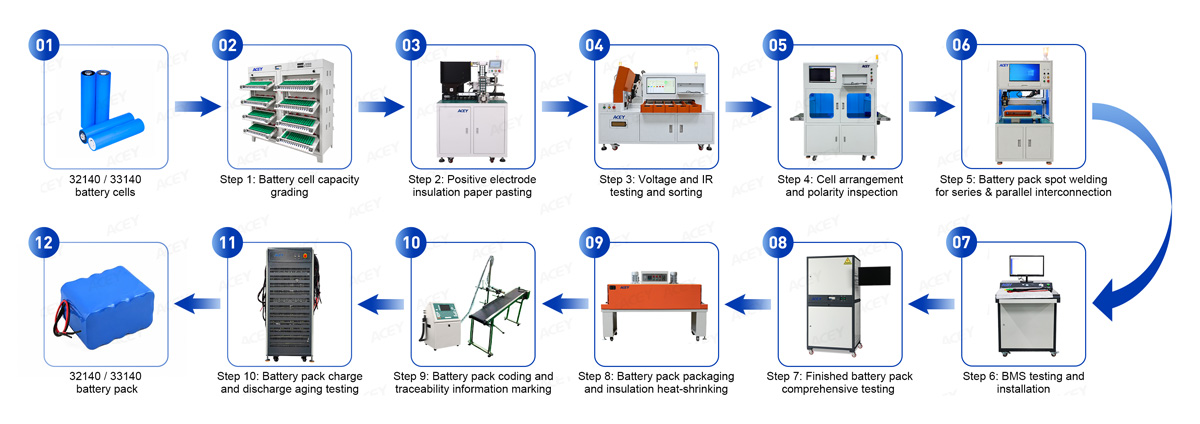

Clasificación de capacidad de celdas → Aplicación de papel aislante → Clasificación OCV/ACIR → Disposición de celdas → Inspección de polaridad por CCD → Soldadura por puntos → Pruebas e instalación del BMS → Pruebas integrales del paquete → Empaquetado termocontraíble → Codificación → Envejecimiento por carga y descarga

Equipos y estaciones de proceso

Cómo funciona la línea de ensamblaje de paquetes de baterías 32140 y 33140

Paso 1: Clasificación de la capacidad de las celdas de batería
Las celdas se someten a pruebas programadas de carga y descarga para medir la capacidad antes de la clasificación por parejas. El sistema registra el voltaje, la corriente, la capacidad y el tiempo de prueba, proporcionando una base para agrupar las celdas de acuerdo con los criterios de aceptación especificados.

ACEY-BCT520-256H máquina de carga y descarga de baterías de litio proporciona 256 canales de prueba con abrazaderas de cabeza plana. Se selecciona una configuración de 10 A o 20 A según la especificación de la celda y el procedimiento de clasificación.

Paso 2: Aplicación de papel aislante para celdas de batería
ACEY-BS02 imáquina pegadora de papel aislante está diseñada para la aplicación de papel aislante en celdas cilíndricas 32140 y 33140.

La máquina aplica papel aislante en el área de los terminales especificada antes del ensamblaje del paquete. La forma y la colocación del papel siguen los requisitos de aislamiento del terminal de la celda y del paquete, dejando accesible el área de soldadura.

Paso 3 — Clasificación OCV y ACIR de celdas de batería
Después de la clasificación por capacidad, se miden el voltaje de circuito abierto y la resistencia interna de CA de las celdas. Los valores medidos se comparan con los límites preestablecidos y las celdas se separan en grupos coincidentes.

ACEY-AS10S máquina clasificadora de celdas de batería proporciona clasificación de 10 canales para celdas 32140 y 33140. Un escáner opcional lee el código de identificación de la celda y lo asocia con el voltaje medido y la resistencia interna de CA. La integración con MES se puede configurar de acuerdo con la interfaz de datos y los requisitos de gestión de producción del cliente.

Paso 4 — Disposición de celdas e inspección de polaridad por CCD
Las celdas clasificadas se colocan en soportes o accesorios de ensamblaje según la disposición serie-paralelo del paquete.

ACEY-CCD01C de tipo transportador probador CCD verifica la orientación positiva y negativa de las celdas en comparación con el patrón de polaridad preestablecido antes de la soldadura. La configuración de inspección está configurada para las dimensiones del grupo de celdas y la disposición de los accesorios.

Paso 5 — Soldadura por puntos de paquetes de baterías
Se sueldan tiras de conexión de níquel o chapadas en níquel a los terminales de las celdas para formar las conexiones en serie y en paralelo del paquete.

ACEY ofrece opciones de soldadoras por puntos para paquetes de baterías manuales, automáticas de un solo lado y automáticas de doble lado soldador por puntos para paquetes de baterías. Para celdas 32140 y 33140, las máquinas automáticas se suministran con un diseño de altura elevada para acomodar las celdas y los accesorios de ensamblaje.

La configuración de la máquina y la fuente de alimentación de soldadura se seleccionan según las dimensiones del paquete, el material y el grosor de la tira de conexión, la estructura del terminal de la celda y la disposición de los puntos de soldadura. Los parámetros de soldadura se establecen utilizando las celdas y las tiras de conexión reales.

Paso 6 — Pruebas e instalación del BMS
Antes de la instalación, se somete el BMS a pruebas para verificar sus umbrales de protección, tiempos de respuesta, funciones de recuperación y rendimiento de equilibrado en relación con los requisitos especificados del paquete.

La prueba abarca:

• Voltajes de protección y recuperación contra sobrecarga.
• Voltajes de protección y recuperación contra sobredescarga.
• Protección contra sobrecorriente de carga y descarga.
• Tiempos de retardo de protección contra sobrecarga, sobredescarga y sobrecorriente.
• Tiempo de respuesta de protección contra cortocircuitos.
• Corriente de equilibrado y voltaje de equilibrado.
• Resistencia interna y corriente de reposo.
• Detección de desconexión del cable de detección de celdas.


Serie ACEY-BP equipo de prueba de BMS verificar sobrecarga, los umbrales de protección contra sobredescarga y sobrecorriente, los tiempos de retardo y las funciones de recuperación. También admiten pruebas de respuesta de protección contra cortocircuitos a nivel de microsegundos, detección de desconexión del cable de detección de celdas, medición de la corriente de reposo en cada entrada de celda, y pruebas de voltaje y corriente de equilibrado. El rango de conteo de series y la configuración de la corriente de prueba se seleccionan según la especificación del BMS y los requisitos del paquete de baterías.

Paso 7 — Pruebas exhaustivas del paquete de baterías
Después de la instalación y el cableado del BMS, el paquete ensamblado se somete a pruebas eléctricas exhaustivas para verificar su rendimiento de carga y descarga, resistencia y funciones de protección en relación con la especificación del paquete.

La prueba abarca:

• Tensión de circuito abierto y tensión posterior a la prueba, incluida la tensión después de la prueba de protección contra cortocircuitos.
• Resistencia interna de CA medida a 1kHz.
• Resistencia interna de CC de carga y descarga.
• Corriente de carga y descarga continua, con supervisión del límite de tensión.
• Corriente de protección contra sobrecorriente de carga y tiempo de retardo.
• Corrientes y tiempos de retardo de la protección contra sobrecorriente de descarga de primer y segundo nivel.
• Tiempo de respuesta de la protección contra cortocircuitos.
• Aumento de la tensión de carga y caída de la tensión de descarga.
• ID y resistencia NTC.

• Modelo de producto.
• Tensión y capacidad nominales.
• Fecha de producción.
• Número de lote.
• Número de serie.
• Código de barras o código QR.

Configure la línea para su paquete de baterías
La solución está configurada para el ensamblaje de paquetes de baterías cilíndricas grandes 32140 y 33140. La selección final de los equipos, los accesorios, los ajustes de soldadura y los rangos de prueba siguen el diseño del paquete del cliente.

Proporcione la siguiente información al solicitar una propuesta:

Solicitar una configuración de línea y cotización
Envíe a ACEY la hoja de datos de su celda 32140 o 33140, el plano del paquete, la especificación de la tira de conexión, los requisitos del BMS y la producción diaria objetivo.

ACEY preparará una propuesta de línea de ensamblaje semiautomática de paquetes de baterías que incluirá la selección de equipos, los accesorios, la configuración de soldadura automática de altura elevada, las pruebas eléctricas y la capacidad de envejecimiento.

Póngase en contacto con ACEY para obtener la propuesta y cotización de la línea de ensamblaje de baterías cilíndricas 32140 / 33140.
