Sistema de prueba de carga y descarga de paquetes de baterías de 8 canales de 60V 50A

Sistema de prueba de carga y descarga de paquetes de baterías de 8 canales, 60V 50A

Descripción del producto

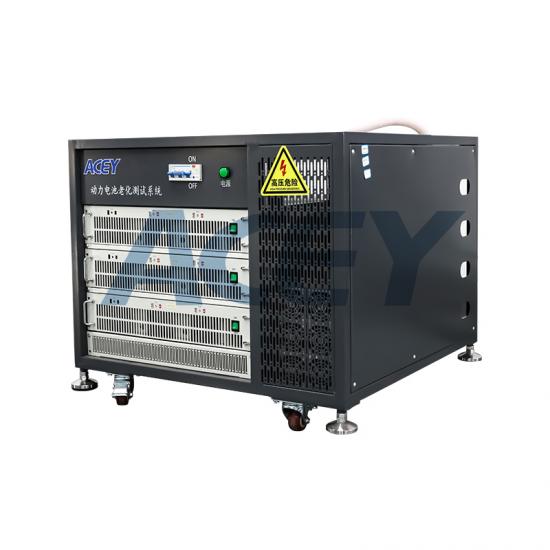

El probador de carga y descarga de baterías ACEY-BA6050-8 60V 50A está diseñado para pruebas programables de carga, descarga, ciclos y envejecimiento de paquetes de baterías recargables.

El sistema opera dentro de un rango de voltaje de 8–60V y proporciona una corriente de carga y descarga ajustable de 100mA a 50A. Puede utilizarse para pruebas de capacidad de paquetes de baterías, envejecimiento por ciclos, análisis de características de carga/descarga y verificación del rendimiento de producción.

El probador está configurado con 8 canales de prueba independientes, lo que permite que cada canal ejecute su propio programa de carga/descarga de acuerdo con diferentes requisitos de prueba. Los pasos de carga, descarga, reposo y ciclo se pueden combinar libremente a través del software de control, mientras que se admiten múltiples ciclos anidados para pruebas de envejecimiento y rendimiento de larga duración.

La precisión de medición de voltaje y corriente alcanza ±(0.05%RD + 0.05%FS), con una resolución de voltaje de 1mV y una resolución de corriente de 1mA. El sistema también registra el voltaje, la corriente, la capacidad, la energía, la temperatura y otros datos de prueba para su posterior análisis y trazabilidad.

Aplicaciones

• Pruebas de carga/descarga de paquetes de baterías de iones de litio
• Pruebas de envejecimiento y ciclos de paquetes de baterías LiFePO4
• Pruebas de rendimiento de paquetes de baterías de litio ternario
• Pruebas de paquetes de baterías de plomo-ácido
• Pruebas de paquetes de baterías NiMH y NiCd
• Verificación de la capacidad del paquete de baterías
• Envejecimiento por ciclos de módulos de batería
• Análisis de características de carga/descarga de paquetes de baterías
• Pruebas de sistemas de baterías para vehículos eléctricos (EV) y vehículos eléctricos híbridos (HEV)
• Pruebas de producción de módulos de batería
• Mantenimiento de baterías en fábricas de baterías y estaciones de carga

El sistema admite tanto paquetes de baterías de puerto común como paquetes de baterías con puertos de carga/descarga separados.

Características del producto

• Equipado con 8 canales de prueba independientes, lo que permite que cada canal ejecute programas de carga y descarga configurados individualmente.
• Admite un rango de prueba de 8–60V con corriente de carga/descarga programable de 100mA a 50A.
• La precisión de voltaje y corriente alcanza ±(0.05%RD + 0.05%FS) para pruebas estables de rendimiento de la batería.
• Admite carga de corriente constante, carga de corriente constante/voltaje constante, descarga de corriente constante, reposo, parada y pruebas de ciclo.
• La salida de corriente de arranque suave reduce el impacto de corriente instantánea cuando comienza la carga o descarga.
• La transición suave de CC a CV ayuda a evitar picos de corriente durante el proceso de carga.
• Los pasos de trabajo programables se pueden combinar en diferentes procedimientos de prueba con anidamiento de ciclos de múltiples capas.
• Admite la continuación automática de pruebas inacabadas después de un corte de energía, interrupción de la comunicación u otras paradas anormales.
• El monitoreo de voltaje y corriente anormal en tiempo real puede activar alarmas y suspender el canal de prueba afectado.
• Los registros de prueba documentan el proceso de prueba completo y los eventos anormales para la trazabilidad.
• Las curvas de carga/descarga se pueden seleccionar y combinar libremente para el análisis del rendimiento de la batería.
• Los datos de prueba se pueden exportar a archivos de Excel y gráficos para su posterior procesamiento.
• El diseño de la unidad de potencia modular simplifica el mantenimiento del equipo y el reemplazo de componentes.
• Admite interfaces de comunicación opcionales SMBus, I²C, HDQ, SPI, CAN y RS485.

Funciones de prueba

Parámetros técnicos principales

Visualización del producto

Preguntas frecuentes

*¿Para qué se utiliza el comprobador de carga y descarga de baterías ACEY-BA6050-8?
El comprobador de carga y descarga de baterías ACEY-BA6050-8 se utiliza para la carga, descarga, envejecimiento cíclico, pruebas de capacidad y análisis del rendimiento de carga/descarga de paquetes de baterías. Puede utilizarse para pruebas de producción de baterías, evaluación de módulos de baterías y pruebas de envejecimiento de ciclo largo.

*¿Qué rango de voltaje y corriente de batería admite el ACEY-BA6050-8?
El sistema de prueba de carga y descarga de paquetes de baterías ACEY-BA6050-8 admite un rango de voltaje de batería de 8–60 V con corriente de carga y descarga programable de 100 mA a 50 A.

*¿Qué tipos de baterías puede probar el comprobador de envejecimiento de baterías ACEY-BA6050-8?
El armario de envejecimiento de paquetes de baterías ACEY-BA6050-8 puede utilizarse para paquetes de baterías de litio ternario, LiFePO4, plomo-ácido, NiMH y NiCd. Admite configuraciones de batería tanto de puerto común como de puerto de carga/descarga independiente.
