XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
![$this->product_detail['product_name']](/uploadfile/category/99773fe8081282b4baf3e9daad072524.jpg)
marca:
ACEYArtículo No.:
ACEY-PAL-UAVconformidad:
CE Certifiedgarantía:
One-year warranty with lifetime supportOrden (Moq) :
1 setpago:
T/Torigen del producto:
Chinatiempo de espera:
7-35 daysLínea de ensamblaje semiautomática de paquetes de baterías LiPo tipo pouch para drones UAV
Descripción general de la solución
La línea de ensamblaje semiautomática de paquetes de baterías para drones ACEY está diseñada para la producción de paquetes de baterías de celdas tipo pouch de alto rendimiento utilizados en UAVs, drones agrícolas, drones de topografía, drones de inspección y otros sistemas aéreos no tripulados.
La solución completa abarca la clasificación de capacidad de celdas, la clasificación de voltaje y resistencia interna, el corte de pestañas, la soldadura de pestañas, las pruebas del BMS, las pruebas integrales del paquete y el envejecimiento de carga-descarga. Las especificaciones del equipo, los dispositivos, los rangos de prueba y los procesos de soldadura pueden personalizarse según las dimensiones de las celdas del cliente, la estructura del paquete, el voltaje, la capacidad y los requisitos de producción.

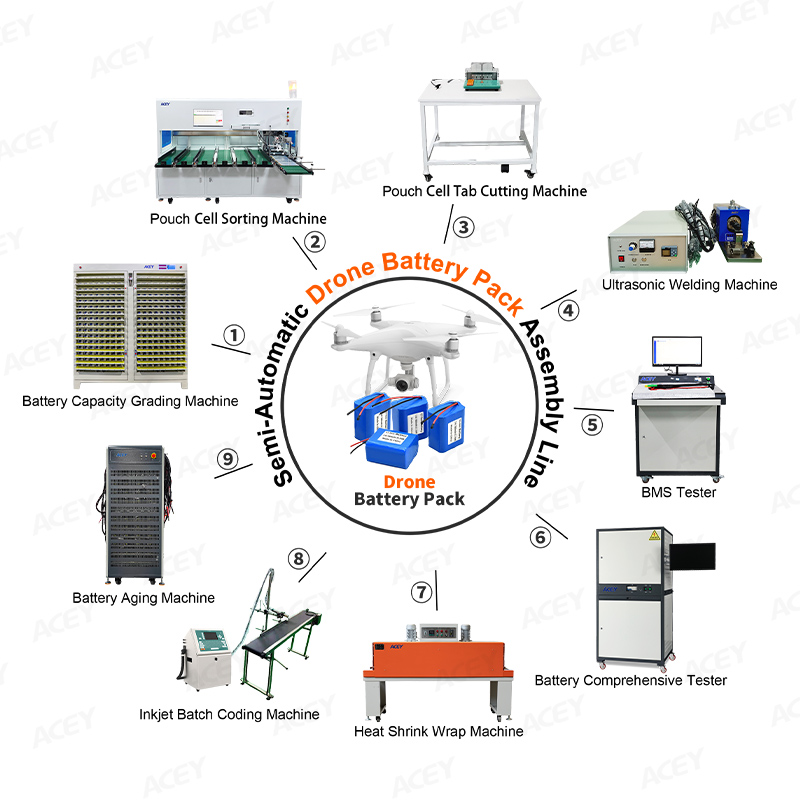

Proceso de producción
Clasificación de capacidad de celdas → Clasificación de voltaje y resistencia interna → Emparejamiento de celdas → Corte de pestañas → Apilado de celdas y ensamblaje en dispositivo → Soldadura ultrasónica o láser → Instalación y pruebas del BMS → Aislamiento y ensamblaje del paquete → Pruebas integrales → Termorretracción de película aislante → Codificación y marcado → Envejecimiento de carga-descarga → Inspección final
La carga manual, el apilado de celdas, el aislamiento, el cableado y el ensamblaje del paquete pueden combinarse con dispositivos y estaciones de trabajo dedicadas, mientras que los procesos clave de prueba y soldadura se realizan con equipos profesionales.
Configuración principal del equipo

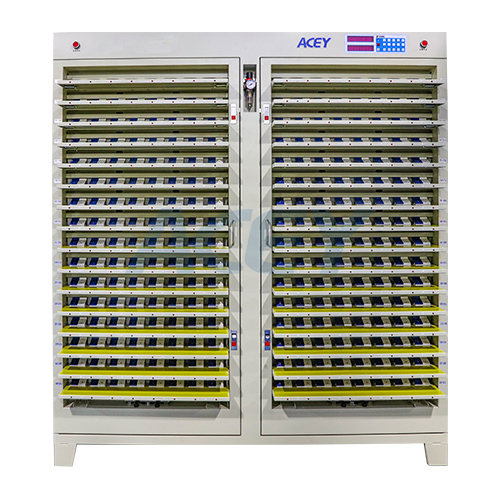

1. Máquina de clasificación de capacidad de celdas de batería
La máquina de clasificación de celdas de iones de litio de la serie ACEY-PCT se utiliza para la carga, descarga, prueba de capacidad y clasificación de rendimiento de celdas tipo pouch antes del ensamblaje del paquete. Ayuda a identificar celdas con capacidad y características de descarga similares para mejorar la consistencia del paquete de baterías.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-PCT Series |
| Cantidad de canales | 64 / 128 / 160 / 256 canales |
| Tipo de celda aplicable | Celdas de batería tipo pouch |
| Voltaje de carga | DC 0–4.5V |
| Voltaje de descarga | DC 4.5–2V |
| Opciones de corriente | 20A / 30A / 40A / 60A |
| Separación de fijaciones | Personalizable |
| Alimentación eléctrica | AC trifásica de cinco hilos AC380V ±10%, 50Hz |
| Temperatura de trabajo | -10°C a 40°C |
| Humedad relativa | ≤80% |

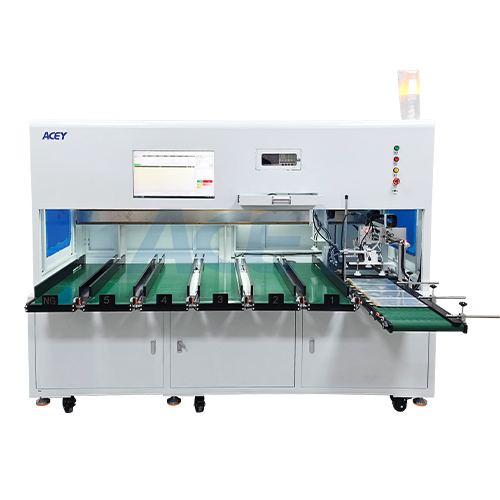

La máquina de clasificación de celdas de batería de la serie ACEY-PCSM se utiliza para probar automáticamente el voltaje y la resistencia interna de las celdas, y luego clasifica y agrupa las celdas según parámetros preestablecidos. La coincidencia consistente de celdas ayuda a mejorar el rendimiento de salida del paquete de baterías de drones, la vida útil del ciclo y la estabilidad operativa.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-PCSM Series |
| Eficiencia de clasificación | 8–10 PPM |
| Utilización del equipo | ≥95% |
| Canales de clasificación | Hasta 7 canales |
| Configuración de canales | 6 canales aptos + 1 canal NG |
| Longitud de celda aplicable | 50–170mm |
| Ancho de celda aplicable | 20–100mm |
| Grosor de celda aplicable | 4–20mm |
| Sistema de control | PC industrial embebido |
| Pantalla | Pantalla de 21,5 pulgadas |
| Voltaje de entrada | AC220V, 50Hz |
| Aire comprimido | ≥0.6MPa |
| Configuración opcional | Probador IR y escáner de códigos de barras |
| Personalización | Dimensiones de celda y cantidad de canales |

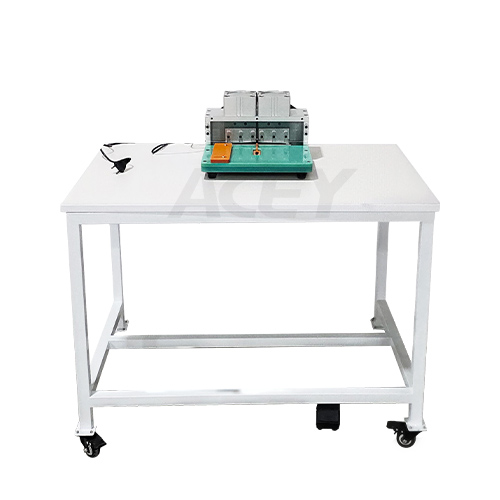

3. Máquina de corte de pestañas de celdas tipo pouch
La máquina de corte de pestañas ACEY-PTC Series se utiliza para recortar las pestañas positivas y negativas de las celdas tipo pouch a las dimensiones requeridas antes de la soldadura. Las dimensiones uniformes de las pestañas facilitan la disposición de las celdas y mejoran la consistencia de la soldadura.
Especificaciones principales
| Parámetro | Especificación |
| Nº de artículo | Serie ACEY-PTC |
| Tipo de celda aplicable | celdas tipo pouch |
| Ancho de pestaña positiva | 5–60mm |
| Ancho de pestaña negativa | 5–60mm |
| Distancia entre centros de pestañas | 12–150mm |
| Potencia máxima de entrada | ≤500W |
| Alimentación eléctrica | AC220V ±10%, 50–60Hz |
| Dimensiones de la máquina | 450 × 310 × 210mm |
| Peso de la máquina | Aprox. 14 kg |
4.Opciones de proceso de soldadura
Opción A:Soldadura ultrasónica

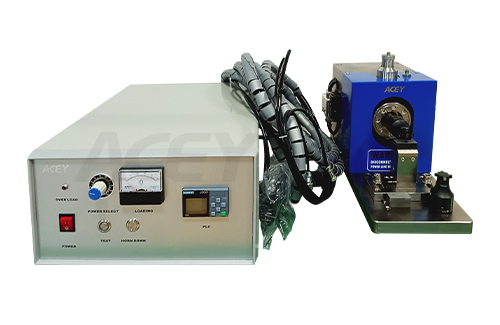

*Máquina de soldadura ultrasónica de pestañas
La máquina de soldadura ultrasónica de pestañas de la serie ACEY-USW se utiliza para soldar pestañas de aluminio, pestañas de cobre niquelado y las tiras de conexión correspondientes. El proceso de soldadura presenta baja resistencia eléctrica, tiempo de soldadura corto e influencia térmica limitada en la celda de la batería.
Especificaciones principales
| Parámetro | Especificación |
| Nº de artículo | ACEY-Serie USW |
| Aplicación | Soldadura de pestañas de baterías tipo pouch |
| Espesor típico del material | 0.2mm |
| Capas de soldadura | Soldadura de pestañas de dos capas |
| Área típica de soldadura | 20 × 4mm |
| Frecuencia ultrasónica | 20kHz ±200Hz |
| Potencia máxima de entrada | 6000VA |
| Tiempo de soldadura | Aprox. 0.1–0.8s |
| Presión de soldadura | Aprox. 0.1–0.6MPa |
| Recorrido del cabezal de soldadura | 10–15mm |
| Modos de soldadura | Tiempo, energía y modos segmentados |
| Control de frecuencia | Seguimiento automático de frecuencia |
Opción B: Soldadura láser

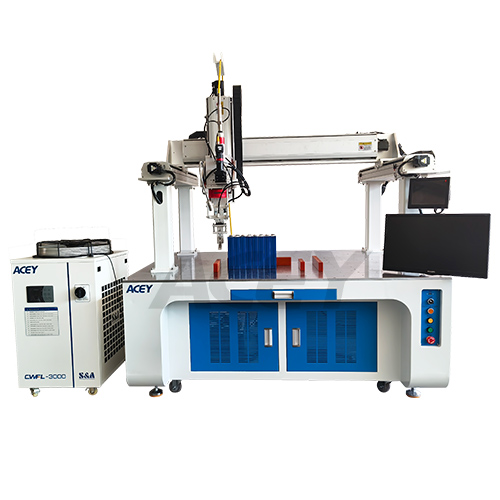

*Máquina de soldadura láser para paquetes de baterías
La máquina de soldadura láser de la serie ACEY-LWM está disponible para estructuras adecuadas de pestañas de celdas tipo pouch y barras colectoras. Proporciona energía concentrada, trayectorias de soldadura programables y configuración flexible de la estación de trabajo.
Se recomienda realizar pruebas de muestra antes de seleccionar la soldadura láser, especialmente para pestañas de aluminio delgadas y conexiones entre metales diferentes.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-LWM Series |
| Potencia del láser | 1500W / 2000W / 3000W |
| Longitud de onda del láser | 1070nm |
| Modo de funcionamiento | Continuo o modulación |
| Rango de ajuste de potencia | 0–100% |
| Longitud de fibra | 15m |
| Método de refrigeración | Refrigeración por agua |
| Distancia focal | 200mm |
| Rango de enfoque ajustable | -5mm to +5mm |
| Recorrido de soldadura | Personalizado según el paquete de baterías |

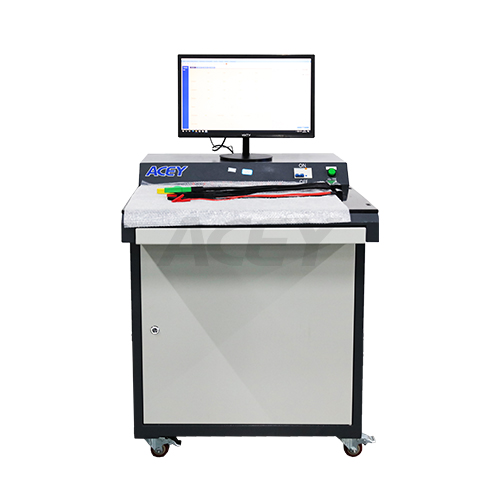

5. Probador BMS
La máquina de prueba de BMS de la serie ACEY-BP se utiliza para probar el sistema de gestión de baterías antes o después de la instalación en el paquete de baterías de drones. Puede verificar los parámetros de protección y las funciones de comunicación tanto del BMS de hardware como del BMS inteligente.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-BP Series |
| Canales de simulación de voltaje | 20S / 24S / 32S o personalizado |
| Corriente de protección contra sobredescarga | 120A–600A options |
| Corriente máxima de carga | 50A–300A options |
| Rango de ajuste de voltaje | 500–5000mV |
| Rango de resistencia | 0–999mΩ |
| Pruebas de comunicación | UART / CAN / RS485 |
| Tipo de BMS aplicable | BMS de hardware y BMS inteligente |
| Configuración estándar | PC y gabinete de equipos |

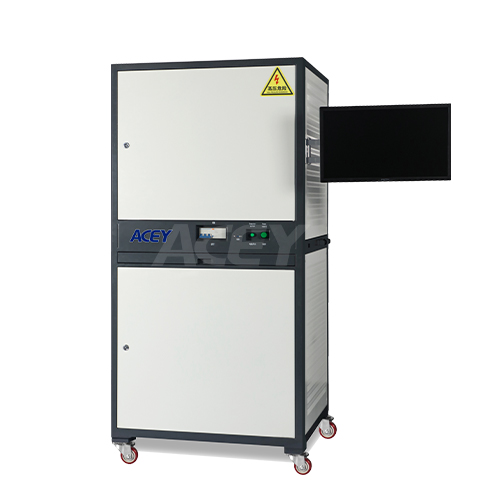

6. Máquina de prueba integral de paquetes de baterías
La máquina de prueba integral de baterías de la serie ACEY-BIT se utiliza para la prueba final del rendimiento eléctrico y las funciones de protección después del ensamblaje del paquete de baterías. La máquina puede inspeccionar el rendimiento de carga y descarga, el voltaje del paquete, la resistencia interna, la protección contra sobrecorriente, la protección contra cortocircuitos y las señales de resistencia a la temperatura.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-BIT Series |
| Opciones de voltaje | 60V / 100V / 120V / 150V |
| Rango de resistencia interna | 0–2000mΩ |
| Corriente de carga | 30A / 50A / 100A |
| Corriente de descarga | opciones de 120A–500A |
| Tiempo de cortocircuito | 0–2000μs |
| Tiempo de retardo por sobrecorriente | 0–30s |
| Rango de resistencia NTC | 0–100kΩ |
| Rango de resistencia R1 | 0–100kΩ |
| Alimentación eléctrica | AC200–240V |
| Configuración estándar | PC y gabinete de equipos |

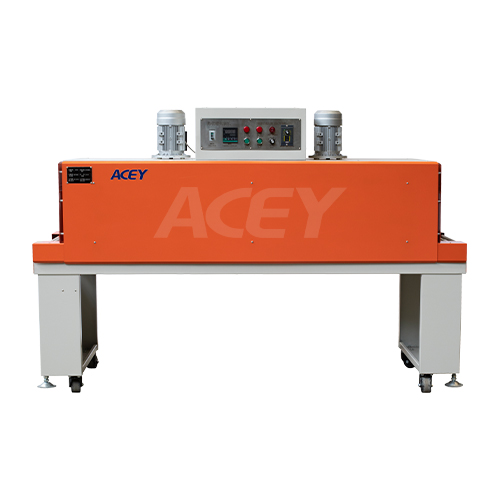

7. Máquina de termorretracción de película aislante
ACEY-5035C Heat Shrink Film Packaging Machine se utiliza para calentar y encoger la película aislante alrededor del paquete de baterías ensamblado, asegurando un ajuste firme y uniforme. El proceso mejora el aislamiento eléctrico, la protección de la superficie y la apariencia general del paquete de baterías de dron terminado.
Especificaciones principales
|
Parámetro |
Especificación |
| N.º de artículo | ACEY-5035C |
| Alimentación eléctrica | 380V50-60HZ |
| Potencia | 15KW |
| Dimensiones del túnel |
Tamaño del túnel de retracción: L1800 x W500 x H350mm *Tamaño efectivo: W400 x H300mm |
| Velocidad de transporte | 0-15m/min |
| Material del transportador | Malla |
| Carga del transportador | 25kg max |
| Tamaño de la máquina | 2100mm x750mm x1620mm (L* W * H) |
| Peso | aprox. 200kg |
| Película termorretráctil | PE,POF,PVC,PP |

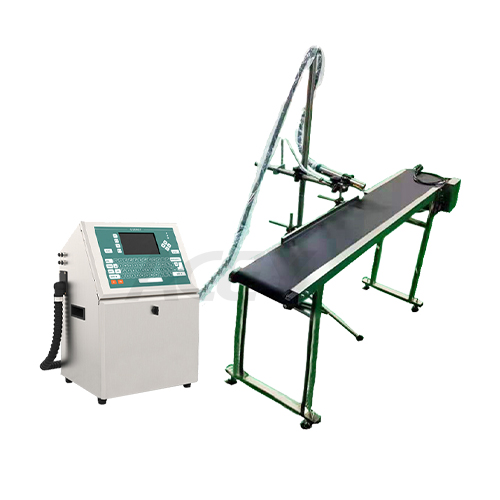

8. Máquina de codificación por inyección de tinta por lotes
ACEY-CPM-2 Máquina de codificación e impresión por lotes multipropósito es usado para imprimir información de producción en la superficie del paquete de baterías, incluyendo el modelo del producto, voltaje, capacidad, número de lote, fecha de producción, número de serie, código de barras y código QR, lo que permite la identificación y trazabilidad del producto.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-CPM-2 |
| Impresión | 1-41 líneas (matriz 7x5) |
| 1-51 líneas (matriz 5x5) | |
| Máximo velocidad=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| Tamaño de visualización de caracteres | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| Altura de carácter | 1-15mm |
| Distancia de impresión | 2-20mm |
| Distancia óptima | 10mm |
| Dirección de impresión | 360° |
| Sistema operativo | QBGenL chino e inglés están disponilable |
| Caracteres imprimibles | Inglés, chino simplificado, números arábigos, número de serie, código de barras, hora, fecha, patrón de marca registrada, fuente especial |
| Puerto de comunicación | SDCard、 interfaz de sincronizador, interfaz de entrada/salida de alarma, RS485 |
| Información de almacenamiento: | 68 elementos de información de impresión y 50 elementos de información de patrones |
| Boquilla | Boquilla de piedra preciosa de temperatura constante de 60 µm, limpieza automática |
| Grado de protección | IP55 |
| Temperatura/Humedad | 0-45℃，0-95% |
| Peso neto. | 24kg |
| Chasis | Cuerpo de acero inoxidable 304 |

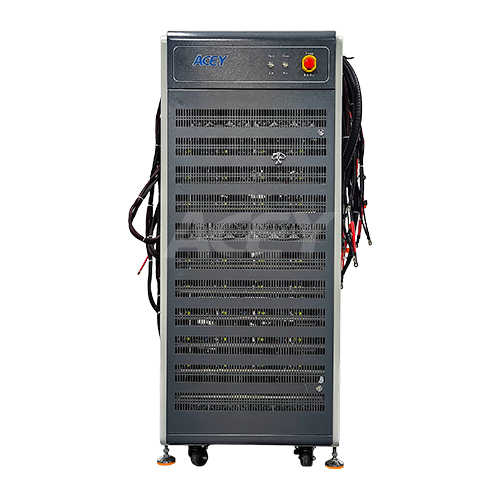

9. Máquina de envejecimiento de paquetes de baterías
La máquina de envejecimiento de baterías de la serie ACEY-BA se utiliza para realizar ciclos programables de carga y descarga y pruebas de funcionamiento simuladas en paquetes de baterías de UAV terminados. Las pruebas de envejecimiento ayudan a identificar anomalías en la capacidad, el voltaje, la temperatura, la conexión y el rendimiento de protección antes de la entrega.
Especificaciones principales
| Parámetro | Especificación |
| N.º de artículo | ACEY-BA Series |
| Opciones de voltaje | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| Corriente de carga-descarga | 50A–1000A options |
| Cantidad de canales | 1 / 2 / 4 / 8 / 16 / 32 channels |
| Operación de canales | Independiente |
| Modos de carga | CC / CV / CCCV |
| Modos de descarga | CD / CP / CR |
| Precisión | ±0.05%FS + 0.05%RD |
| Cantidad máxima de ciclos | 9999 |
| Máximo de pasos programables | 9999 |
| Capas de bucles anidados | Hasta 10 capas |
| Condiciones de corte | Tiempo, voltaje, corriente, capacidad, voltaje de celda y RSOC |
Características clave de la línea de ensamblaje
Paquetes de baterías aplicables
La línea puede personalizarse para:
Opciones de personalización
Se pueden personalizar los siguientes elementos:
Información requerida para el diseño de la solución
Para preparar una propuesta de línea de ensamblaje adecuada, proporcione:
Preguntas frecuentes
*¿Es esta una línea de ensamblaje totalmente automática?
No. Es una línea de producción semiautomática modular. La carga de celdas, transferencia, apilado, aislamiento, cableado y ensamblaje del gabinete se realizan principalmente de forma manual o con dispositivos de fijación, mientras que la clasificación por grado, la clasificación, el corte, la soldadura, las pruebas y el envejecimiento se realizan con equipos dedicados.
*¿Qué método de soldadura es más adecuado para baterías tipo pouch de drones?
Generalmente se recomienda la soldadura ultrasónica para lengüetas de celdas tipo pouch de aluminio convencional y cobre recubierto de níquel. La soldadura láser puede seleccionarse para estructuras compatibles de lengüeta a barra colectora después de pruebas de muestra.
*¿Se puede personalizar la línea para diferentes tamaños de celdas tipo pouch?
Sí. Los canales de clasificación, dispositivos de sujeción, dimensiones de corte de lengüetas, herramientas de soldadura y estaciones de trabajo pueden personalizarse según las dimensiones reales de la celda y del paquete de baterías.
*¿Puede el equipo probar placas BMS inteligentes?
Sí. El equipo de prueba de BMS puede configurarse para comunicación BMS inteligente, incluyendo UART, CAN y RS485.
*¿Pueden los clientes comprar solo una parte de la línea?
Sí. Cada máquina puede suministrarse por separado, o varios procesos pueden combinarse en una solución de producción personalizada.
