7-35 daysDescripción general del producto
La línea de ensamblaje semiautomática de baterías de bolsa para UAV ACEY-PAL-UAV está diseñada para producir paquetes de baterías de polímero de litio de alta potencia utilizados en drones y UAV.
Aplicaciones principales
Esta línea de producción es adecuada para fabricar paquetes de baterías de bolsa utilizados en:

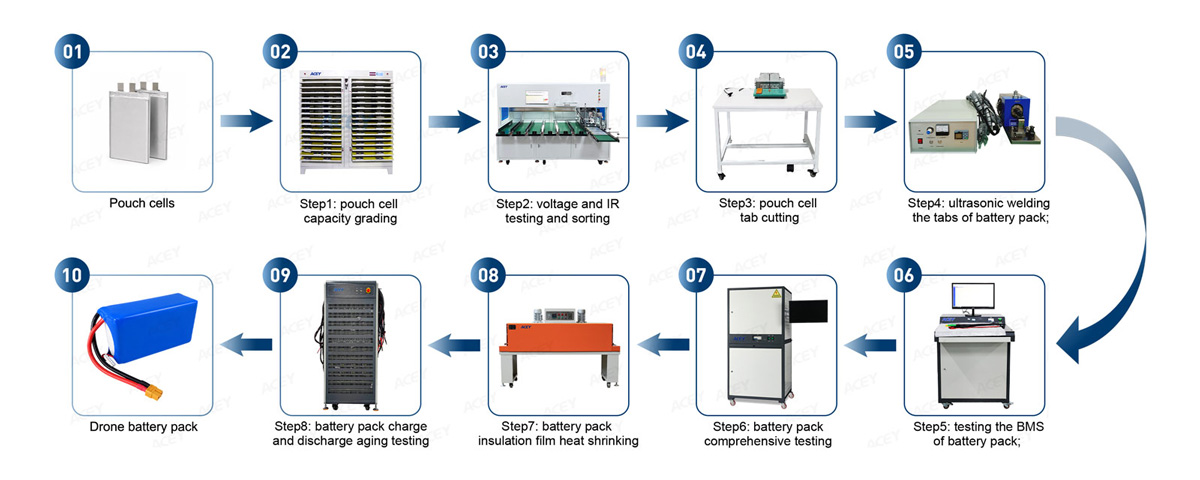

Proceso de ensamblaje
Proceso de soldadura
Paso 1: Clasificación de capacidad de las celdas de batería
Cada celda de bolsa se carga y descarga en condiciones controladas para medir su capacidad real, características de voltaje y rendimiento de carga y descarga.
Las celdas con capacidad anormal o rendimiento inestable pueden identificarse antes del ensamblaje del paquete.
Equipo recomendado:
Máquina de clasificación de capacidad de celdas de bolsa de la serie ACEY-PCT
Paso 2: Clasificación de voltaje y resistencia interna de las celdas
Las celdas se prueban y clasifican según el voltaje y la resistencia interna.
Las celdas con características eléctricas similares se agrupan para mejorar la consistencia del paquete de baterías, el rendimiento de descarga, la vida útil de los ciclos y la seguridad.
Equipo recomendado:
Máquina de clasificación de celdas de bolsa de la serie ACEY-PCSM
Paso 3: Corte de pestañas de celdas de bolsa
Las pestañas positivas y negativas se recortan al ancho y longitud requeridos antes de la soldadura.
Las dimensiones consistentes de las pestañas ayudan a mejorar la precisión de posicionamiento y la calidad de soldadura durante el proceso de ensamblaje posterior.
Equipo recomendado:
Cortadora de pestañas para celdas de bolsa ACEY-PTC560
Paso 4: Soldadura ultrasónica de pestañas
Las pestañas de las celdas de bolsa se conectan mediante soldadura ultrasónica.
La máquina es adecuada para soldar pestañas de aluminio y pestañas de cobre niquelado. La soldadura ultrasónica proporciona una conexión de baja resistencia sin añadir calor excesivo a las celdas de batería.
Equipo recomendado:
Máquina de soldadura ultrasónica de metales ACEY-USW-3000
Paso 5: Prueba del BMS
El sistema de gestión de baterías se prueba antes de la integración final con el paquete de baterías.
El probador puede evaluar la protección contra sobrecarga, la protección contra sobredescarga, la protección contra sobrecorriente, la protección contra cortocircuitos, la resistencia interna, las funciones de equilibrado y el rendimiento de comunicación.
Equipo recomendado:
Máquina de prueba BMS serie ACEY-BP
Paso 6: Prueba integral del paquete de baterías
Después del ensamblaje del paquete de baterías, el paquete terminado se prueba en cuanto a voltaje, resistencia interna, corriente de carga, corriente de descarga, tiempo de retardo de protección, resistencia NTC y otros parámetros eléctricos.
Este proceso verifica si el paquete de baterías y el BMS funcionan correctamente bajo condiciones de trabajo simuladas.
Equipo recomendado:
Máquina de prueba integral de paquetes de baterías serie ACEY-BIT
Paso 7: Termocontracción de película retráctil
Se aplica una película termorretráctil alrededor del paquete de baterías y se calienta para formar una cubierta protectora ajustada. Este proceso mejora el aislamiento, la apariencia y la protección contra el polvo y los daños mecánicos.
Equipo recomendado:
ACEY-5035C HEquipo de embalaje termorretráctil
Paso 8: Envejecimiento mediante carga y descarga
Los paquetes de baterías terminados se someten a ciclos controlados de carga y descarga.
La prueba de envejecimiento ayuda a identificar paquetes con capacidad inestable, voltaje anormal, aumento excesivo de temperatura, poca consistencia o fallos del sistema de protección antes del envío.
Equipo recomendado:
Máquina de envejecimiento de paquetes de baterías serie ACEY-BA
Equipo auxiliar:Máquina de corte y pelado de cables
La máquina de corte y pelado de cables se utiliza para preparar los cables de alimentación y señal necesarios para el ensamblaje de paquetes de baterías para drones. Corta automáticamente los cables a la longitud preestablecida y retira el aislamiento de uno o ambos extremos, dejándolos listos para la soldadura y la conexión eléctrica.
La longitud del cable, la longitud de pelado y los parámetros de procesamiento pueden ajustarse según el diseño del paquete de baterías y los requisitos de cableado.
Especificaciones principales del equipo
1. Máquina de clasificación de capacidad de celdas de batería serie ACEY-PCT
Diseñada para la carga, descarga, prueba de capacidad y clasificación de rendimiento de celdas tipo bolsa.
| Parámetro | Especificación |
| Número de canales | 64 / 128 / 160 / 256 canales |
| Tipo de batería | Celda de litio tipo bolsa |
| Tipo de accesorio de sujeción | Abrazadera azul y blanca |
| Separación del accesorio de sujeción | Personalizada según las dimensiones de la celda |
| Rango de voltaje de carga | CC 0–4,5 V |
| Rango de voltaje de descarga | CC 4,5–2 V |
| Opciones de corriente | 20 A / 30 A / 40 A / 60 A |
| Fuente de alimentación | CA trifásica de cinco hilos 380 V ±10%, 50 Hz |
| Distorsión de corriente CA | ≤5% |
| Temperatura de funcionamiento | -10 °C a 40 °C |
| Humedad relativa | ≤80% |
2. Máquina clasificadora de celdas tipo bolsa de la serie ACEY-PCSM
Se utiliza para pruebas automáticas de voltaje y resistencia interna, clasificación y emparejamiento de celdas.
| Parámetro | Especificación |
| Eficiencia de clasificación | 8–10 celdas por minuto |
| Utilización del equipo | ≥95% |
| Canales de clasificación | 7 canales: 6 calificados y 1 no calificado |
| Configuraciones opcionales | 5–7 canales |
| Longitud de la celda | 50–170 mm |
| Ancho de la celda | 20–100 mm |
| Espesor de la celda | 4–20 mm |
| Sistema de control | Computadora industrial con sistema integrado |
| Potencia de entrada | Aproximadamente 1 kW |
| Fuente de alimentación | CA 220 V, 50 Hz |
| Aire comprimido | ≥0,6 MPa |
| Pantalla | Monitor de 21,5 pulgadas |
| Funciones opcionales | Probador de resistencia interna y escáner de códigos de barras |
| Dimensiones de la máquina | Aproximadamente 1800 × 1570 × 1750 mm |
3. Cortadora de pestañas de celda tipo bolsa ACEY-PTC560
Se utiliza para recortar las pestañas positivas y negativas a dimensiones uniformes antes de la soldadura.
| Parámetro | Especificación |
| Batería aplicable | Celda tipo bolsa |
| Ancho de pestaña positiva | 5–60 mm |
| Ancho de pestaña negativa | 5–60 mm |
| Distancia entre centros de pestañas | 12–150 mm |
| Potencia máxima de entrada | ≤500 W |
| Fuente de alimentación | AC 220 V ±10%, 50–60 Hz |
| Dimensiones de la máquina | 450 × 310 × 210 mm |
| Peso de la máquina | Aproximadamente 14 kg |
4. Máquina de soldadura ultrasónica ACEY-SWM-20-6000
Diseñada para soldar pestañas de aluminio de celdas tipo bolsa y pestañas de cobre niquelado.
| Parámetro | Especificación |
| Material aplicable | Pestañas de aluminio o cobre niquelado |
| Espesor típico de pestaña | Dos capas de 0,2 mm |
| Área típica de soldadura | 20 × 4 mm |
| Frecuencia ultrasónica | 20 kHz ±200 Hz |
| Potencia máxima de entrada | 6000 VA |
| Tiempo de soldadura | 0,1–0,8 segundos |
| Presión de soldadura | 0,1–0,6 MPa |
| Carrera del cabezal de soldadura manual | 10–15 mm |
| Modos de soldadura | Modos de tiempo, energía y segmentados |
| Control de frecuencia | Seguimiento automático de frecuencia |
5. Máquina de prueba BMS de la serie ACEY-BP
Se utiliza para probar hardware BMS y placas BMS inteligentes antes o después del ensamblaje del paquete de baterías.
| Parámetro | Especificación |
| Series de celdas compatibles | 1~52S y configuraciones personalizadas |
| Rango de voltaje de sobrecarga | 500–5000 mV |
| Rango de voltaje de sobredescarga | 500–5000 mV |
| Precisión de voltaje | ±1 mV |
| Corriente de protección contra sobredescarga | Opciones de 120–600 A |
| Corriente máxima de carga | Opciones de 50–300 A |
| Rango de resistencia | 0–999 mΩ |
| Tiempo de protección contra cortocircuito | 0–5000 μs |
| Opciones de comunicación | UART, CAN, RS485 |
| Configuración | Computadora industrial y gabinete |
6. Máquina de prueba integral de paquetes de baterías de la serie ACEY-BIT
Se utiliza para las pruebas eléctricas finales y de funciones de protección de paquetes de baterías de drones terminados.
| Parámetro | Especificación |
| Opciones de voltaje | 60 V / 100 V / 120 V / 150 V |
| Rango de resistencia interna | 0–2000 mΩ |
| Opciones de corriente de carga | 30 A / 50 A / 100 A |
| Opciones de corriente de descarga | 120–500 A |
| Tiempo de cortocircuito | 0–2000 μs |
| Tiempo de retardo por sobrecorriente | 0–30 segundos |
| Rango de resistencia NTC | 0–100 kΩ |
| Rango de resistencia R1 | 0–100 kΩ |
| Fuente de alimentación | CA 200–240 V |
| Configuración | Computadora industrial y gabinete |
7. ACEY-5035CMáquina de embalaje con película termorretráctil
Se utiliza para envolver paquetes de baterías de drones ensamblados con película termorretráctil, proporcionando un aislamiento fiable, protección de la superficie y un acabado limpio y compacto.
| Parámetro | Especificación |
| N.º de artículo | ACEY-5035C |
| Fuente de alimentación | 380V50-60HZ |
| Potencia | 15KW |
| Dimensiones del túnel | Tamaño del túnel de retracción: L1800 x W500 x H350mm |
| *Tamaño efectivo: W400 x H300mm | |
| Velocidad de transporte | 0-15m/min |
| Material de transporte | Malla |
| Carga del transportador | 25kg máx. |
| Tamaño de la máquina | 2100mm x750mm x1620mm (L* W * H) |
| Peso | alrededor de 200kg |
| Película termorretráctil | PE,POF,PVC,PP |
8. Máquina de envejecimiento de paquetes de baterías de la serie ACEY-BA
Se utiliza para ciclos de carga-descarga, verificación de capacidad, envejecimiento del rendimiento y pruebas de consistencia de paquetes de baterías.
| Parámetro | Especificación |
| Opciones de voltaje | 60–750 V, según la configuración |
| Corriente de carga-descarga | 50–1000 A, según la configuración |
| Número de canales | 1 / 2 / 4 / 8 / 16 / 32 canales |
| Control de canales | Cada canal funciona de forma independiente |
| Modos de carga | CC, CV y CCCV |
| Modos de descarga | Corriente constante, potencia constante y resistencia constante |
| Condiciones de corte de prueba | Tiempo, voltaje, corriente, capacidad, voltaje de celda, RSOC y otros |
| Precisión | ±0.05% FS + 0.05% RD |
| Número máximo de ciclos | 9999 |
| Número máximo de pasos programables | 9999 |
| Número máximo de bucles anidados | 10 niveles |
*Equipo auxiliar: Máquina de corte y pelado de cables ACEY-35XL
Se utiliza para el corte y pelado automático de cables de cobre multifilares, cables con cubierta, cables coaxiales y otros cables blandos o rígidos.
| Parámetro | Especificación |
| Pantalla | Pantalla táctil a color de 7 pulgadas |
| Sistema de control | Control PLC |
| Almacenamiento de programas | Hasta 100 programas de procesamiento |
| Tipos de cables aplicables | Cable de cobre multifilar, cable coaxial, cable con cubierta, cable blando y cable rígido |
| Sistema de accionamiento | Accionamiento de ocho ruedas con alimentación doble de cables mediante correa síncrona |
| Sección transversal de cable aplicable | BVR 1.5–35 mm² |
| Material de la cuchilla | Acero rápido importado |
| Diámetro máximo del tubo guía | Ø16 mm |
| Rango de longitud de corte | 0–100 m |
| Longitud de pelado del extremo delantero | 0–250 mm |
| Longitud de pelado del extremo trasero | 0–120 mm |
| Opción de pelado ampliado | Se puede añadir un dispositivo de corte opcional para requisitos de pelado más largo del extremo delantero |
| Longitud mínima restante del aislamiento | 50 mm |
| Precisión de corte | ±(0.002 mm × L), donde L es la longitud de corte |
| Velocidad de procesamiento | Hasta 1.500 piezas/hora |
| Potencia nominal | 650 W |
| Fuente de alimentación | CA 220 V, 50 Hz |
| Dimensiones de la máquina | 560 × 520 × 450 mm |
| Peso de la máquina | Aprox. 70 kg |
| Accesorios opcionales | Dispositivo de separación de cables, dispositivo de corte e impresora de inyección de tinta |
Ventajas principales
*Configuración de producción flexible
La línea se puede configurar según las diferentes dimensiones de las celdas de bolsa, voltajes de los paquetes de baterías, capacidades, corrientes de descarga y estructuras en serie-paralelo.
*Menor inversión inicial
El diseño semiautomático reduce la inversión en equipos mientras mantiene los procesos automatizados de prueba, clasificación, soldadura y envejecimiento.
*Soldadura ultrasónica fiable
El sistema de soldadura ultrasónica de 20 kHz proporciona una conexión fuerte, estable y de baja resistencia para lengüetas de aluminio y cobre niquelado.
*Configuración ampliable
Se pueden añadir equipos adicionales para escaneo de códigos de barras, aislamiento, contracción térmica, etiquetado, marcado por inyección de tinta y gestión de datos de producción según los requisitos del proyecto.
Información necesaria para la personalización
Para preparar una configuración de equipo y una cotización precisas, proporcione:
Preguntas frecuentes
*¿Para qué tipo de batería está diseñada esta línea de ensamblaje?
La línea está diseñada principalmente para paquetes de baterías de iones de litio tipo bolsa y de polímero de litio utilizados en drones y UAV. Los accesorios y parámetros de prueba pueden personalizarse para diferentes tamaños de celdas tipo bolsa y diseños de paquetes.
*¿Es esta una línea de producción totalmente automática?
No. Es una solución semiautomática. Los operadores realizan la carga, descarga, apilado de celdas, transferencia de materiales, instalación del BMS, aislamiento y embalaje, mientras que los procesos clave de prueba, corte, soldadura y envejecimiento son realizados por el equipo.
*¿Puede la línea producir diferentes modelos de baterías para drones?
Sí. Los accesorios, rangos de prueba, herramientas de soldadura, parámetros del software y diseño de producción pueden personalizarse para diferentes tamaños de celdas, voltajes de paquetes, capacidades y configuraciones serie-paralelo.
*¿Puede la máquina de soldadura ultrasónica soldar pestañas de aluminio y cobre?
La máquina puede soldar pestañas de aluminio y pestañas de cobre niquelado. La punta de soldadura y el accesorio deben seleccionarse según el material, el número de capas, el grosor y el área de soldadura requerida.
*¿Se pueden probar placas BMS inteligentes?
Sí. El probador de BMS puede configurarse para placas BMS de hardware y BMS inteligentes utilizando interfaces de comunicación como UART, CAN y RS485.
*¿Se pueden añadir el escaneo de códigos de barras y el registro de datos de producción?
Los escáneres de códigos de barras, el registro de datos de pruebas y las funciones de trazabilidad de producción pueden añadirse según la configuración de equipos seleccionada.
*¿Se pueden incluir equipos de termorretracción y marcado por inyección de tinta?
Sí. La termorretracción, el etiquetado, el marcado por inyección de tinta, el procesamiento de aislamiento y otros equipos auxiliares pueden añadirse como estaciones de producción opcionales.
*¿Cómo se determina la capacidad de producción?
La producción depende del número de celdas de cada paquete de baterías, la organización de los operadores, el ciclo de soldadura de pestañas, la velocidad de clasificación de celdas, el tiempo de prueba y la configuración de los canales de envejecimiento. ACEY puede calcular una configuración recomendada según la producción objetivo del cliente.
Por qué elegir ACEY
Etiquetas relacionadas :
Máquina de soldadura láser automática por puntos de 200 W para baterías de polímero de litio de portátiles
ACEY-LTW-200 La máquina de soldadura láser a batería es Se utiliza para la soldadura de lengüetas de electrodos en serie y paralelos de baterías de polímero y cilíndricas.
Soldador láser por puntos automático con batería de polímero de 200 W
Máquina automática de polímeros ACEY-MLW-200T La máquina de soldadura por puntos láser para pestañas de batería se utiliza para soldar las pestañas de las baterías de los bancos de energía.
Máquina de soldadura láser por puntos para bolsas de celdas, para baterías con cerradura inteligente
La máquina de soldadura por puntos láser ACEY-SLW-200-4T está diseñada para polímeros de cerradura inteligente litio Paquetes de baterías. Utiliza tecnología de soldadura láser para lograr una conexión rápida y fiable entre las lengüetas de la batería, las láminas de níquel y las placas PCB.
Máquina de soldadura por puntos láser con paquete de baterías de polímero con cerradura inteligente automática
La soldadora por puntos láser para paquetes de baterías ACEY-SLW-200-6T se utiliza principalmente para la soldadura automática de placas PCB de paquetes de baterías de polímero y pestañas de batería en conexiones en serie y en paralelo en teléfonos móviles, tabletas, computadoras portátiles, cerraduras inteligentes, etc.
Soldadora láser por puntos automática de 200 W para baterías de polímero de litio y teléfonos móviles
La soldadora por puntos láser automática ACEY-MPW-200W se aplica a la soldadura de pestañas de baterías de polímero como teléfonos móviles y bancos de energía.
Máquina de prueba de celdas de litio con bolsa de polímero de 5 V, 40 A y 128 canales
La máquina de prueba de celdas de litio en bolsa ACEY-PCT540-128 se utiliza para probar el voltaje, la capacidad y otros parámetros de las baterías de polímero y clasificar la capacidad de la batería de acuerdo con los resultados de la prueba.
Clasificadora automática de baterías de 7 canales, máquina clasificadora IR de voltaje de celdas de polímero de litio
La máquina clasificadora de baterías de polímero de litio ACEY-PCSM es un dispositivo que se utiliza para clasificar automáticamente el voltaje de la batería y la resistencia interna de las baterías de polímero de litio en los campos de baterías de energía, baterías digitales 3C y baterías de almacenamiento de energía.
Máquina de soldadura láser por puntos para PCB de baterías de teléfonos celulares para baterías de polímero de litio
ACEY-MPW-200S lugar La máquina de soldadura láser se utiliza para soldar las pestañas de las baterías de teléfonos móviles y las placas PCB.
703, 7F, Zhonghengji Building, No.223, Qishan North Road, Huli District, Xiamen, Fujian, China
Email : allen@xmacey.com
Tel : +8618950009155
Whatsapp : +8618950009155
