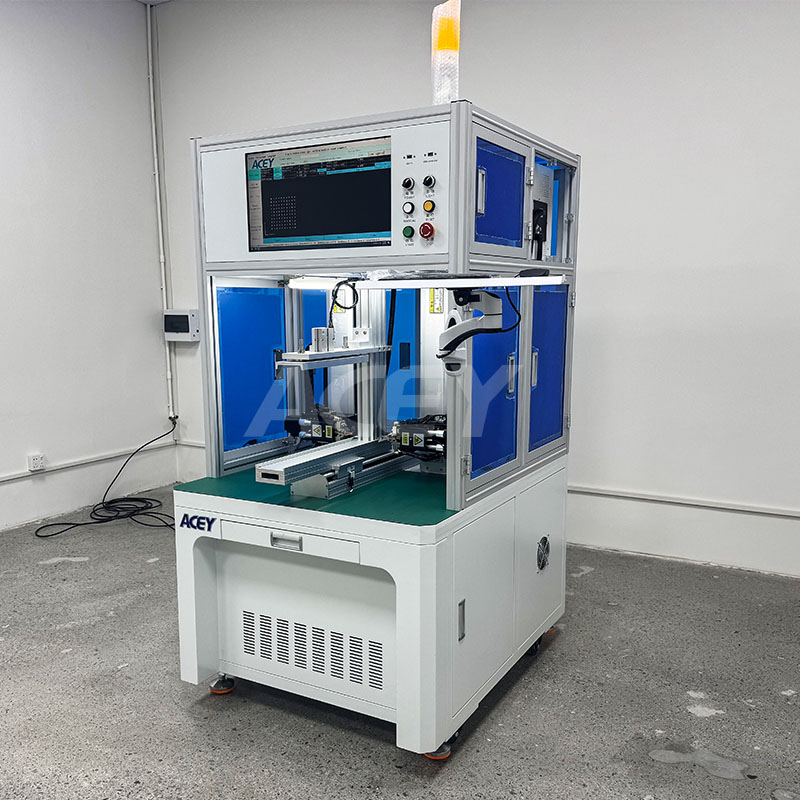

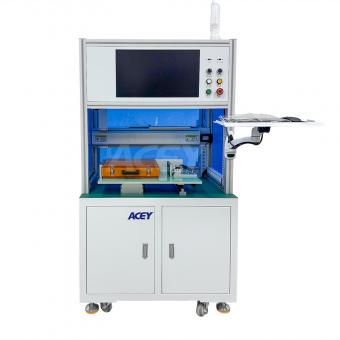

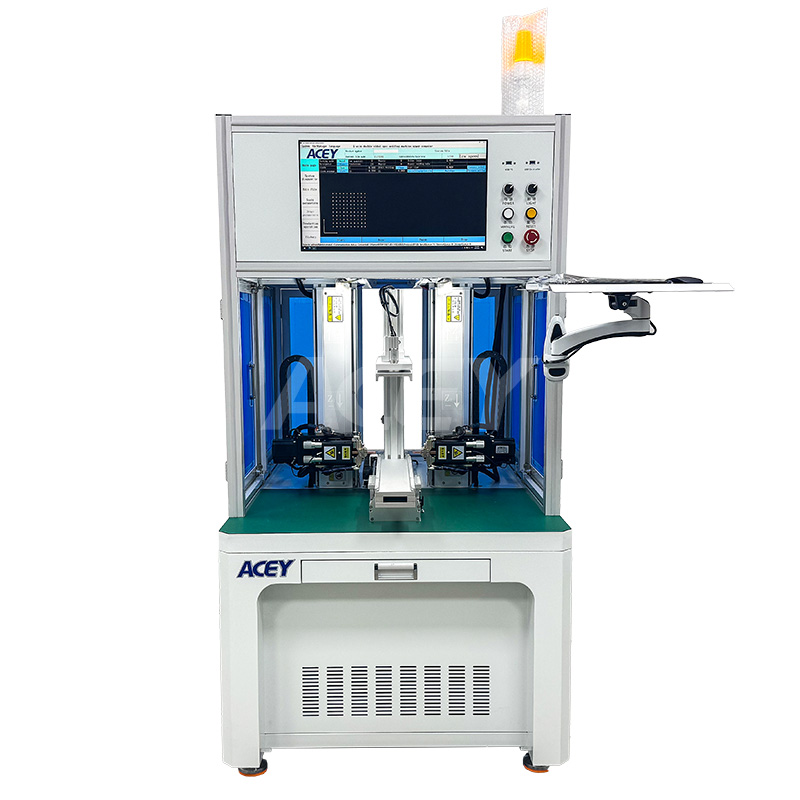

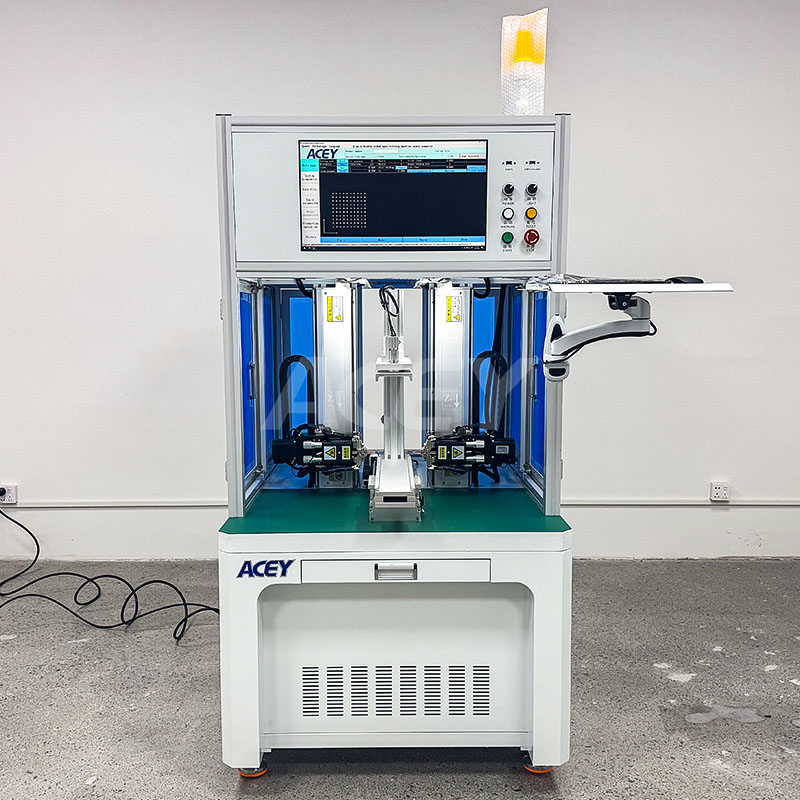

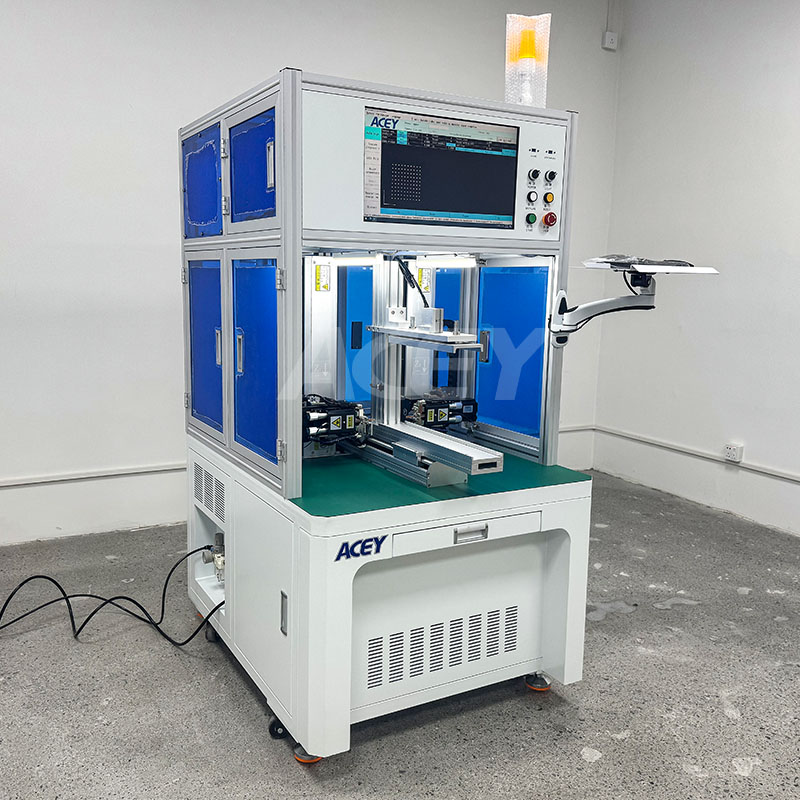

Máquina automática de soldadura de doble cara para paquetes de baterías 18650, 21700, 26650, 32700 y 33140.

Máquina automática de soldadura de doble cara para paquetes de baterías 18650, 21700, 26650, 32700 y 33140.

Producto D descripción

ACEY-D300B es un sistema avanzado de soldadura por puntos de doble cara y alta velocidad, diseñado para la fabricación a gran escala de baterías. Impulsado por una plataforma de PC industrial inteligente en lugar de unidades PLC estándar, sincroniza un sofisticado controlador de movimiento con servomotores de alta precisión para lograr una exactitud y agilidad mecánica sin precedentes. Esta arquitectura basada en PC optimiza significativamente los flujos de trabajo digitales, ofreciendo un rendimiento superior en el registro automatizado de datos, la interconexión de múltiples dispositivos y el ajuste rápido de parámetros durante las transiciones de producto.

Gracias a su interfaz AutoCAD integrada, los usuarios pueden convertir diseños complejos en trayectorias de soldadura al instante. El sistema incorpora tecnología de detección inteligente para calibrar automáticamente la desalineación de los electrodos y proporcionar diagnósticos de calidad en tiempo real. Al identificar defectos como chispas, uniones débiles o soldaduras incompletas, la máquina garantiza la integridad de la producción mediante alertas automáticas inmediatas y paradas de emergencia.

Características principales: Soldadora de batería de doble cara ACEY-D300B

• Interfaz ultraclara de 21,5": El monitor HD de gran tamaño mejora la visibilidad del usuario y simplifica los comandos operativos complejos.
• Suite de programación versátil: admite la entrada manual, la generación de matrices y la importación directa de archivos DXF/CAD para una configuración rápida de trayectorias de soldadura complejas.
• Tecnología de refrigeración integrada: Permite elegir entre refrigeración por aire o por agua para regular la temperatura del electrodo y mantener una integridad de soldadura constante.
• Amplio almacenamiento de datos: Capacidad para hasta 999 perfiles de soldadura únicos, lo que permite cambios de producto casi instantáneos.
• Calibración global con un solo botón: corrija sin esfuerzo las desviaciones de posición causadas por el mantenimiento de los electrodos o los desplazamientos mecánicos con un solo clic.
• Rendimiento de nivel industrial: Alcanza velocidades ultrarrápidas de ≤0,35 s por soldadura, procesando hasta 2500 unidades por hora con la configuración servo.
• Componentes globales de primera calidad: Fabricados con piezas principales procedentes de Japón y Taiwán, ofrecen el doble de vida útil y estabilidad que las unidades estándar.
• Respuesta inteligente ante errores: Detección de fallos en tiempo real con parada de emergencia automática y un flujo de trabajo de "reanudación tras la limpieza".
• Recuperación tras pérdida de energía: Incorpora una sofisticada "Memoria de punto de interrupción" para continuar soldando exactamente donde se interrumpió después de cortes de energía.

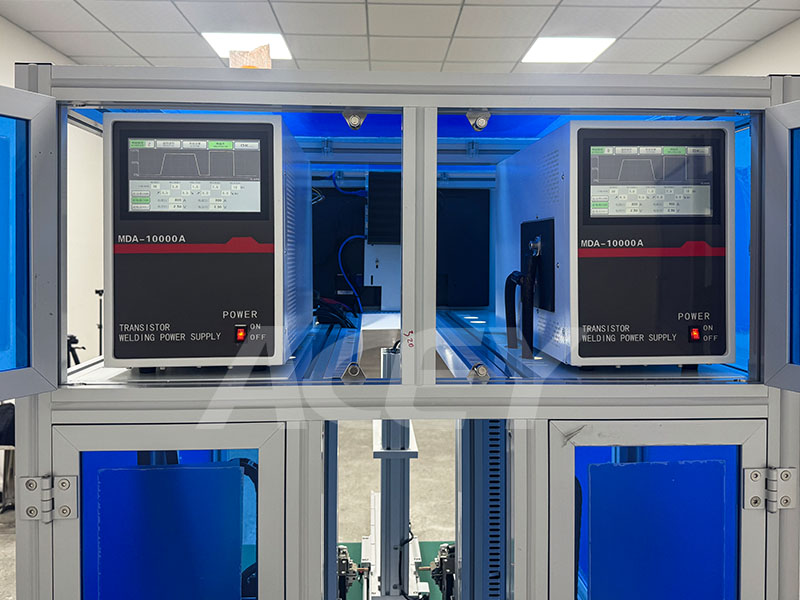

• Integración flexible de la soldadora: El diseño modular permite seleccionar diversas fuentes de alimentación para adaptarse a las necesidades específicas de fabricación.
• Compensación dinámica de pines: Ajuste automático en tiempo real de la longitud del electrodo para reducir significativamente el tiempo de ajuste manual.
• Accionamiento servo de tacto suave: El cabezal de soldadura eléctrica de alta velocidad proporciona una aplicación de presión suave para garantizar que no se produzcan daños en las carcasas de las baterías.

Especificación del producto

Requisitos ambientales

• Temperatura ambiente: -30 °C a 50 °C
• Humedad de funcionamiento: ≤90% HR (sin condensación)
• Suministro neumático: 0,4–0,6 MPa (presión de aire)
• Alimentación eléctrica: Monofásica 220V, 50Hz/60Hz
• Capacidad de carga del suelo: ≤200 kg/m²
• Sistema de puesta a tierra: Tipo de puesta a tierra directa
• Entorno del sitio: Debe estar libre de contaminación y fuertes interferencias electromagnéticas.
• Condiciones de instalación: Suelo nivelado, libre de vibraciones e impactos mecánicos.
• Nivel de emisión de ruido: ≤80 dB
