Clasificadora de celdas de litio de 16 canales, 5 V, 400 A, para baterías prismáticas

Clasificadora de celdas de litio de 16 canales, 5 V, 400 A, para baterías prismáticas

Descripción del Producto

Este equipo de prueba de carga y descarga de baterías realiza pruebas de carga y descarga multicanal de alta precisión para medir el voltaje, la corriente, la capacidad y otros parámetros de rendimiento de las baterías. Según los resultados de la prueba, las baterías se clasifican en diferentes grados, lo que garantiza la consistencia de la capacidad de las celdas.

Características del sistema

1. Control independiente de un solo punto: Cada batería cuenta con una fuente de corriente y voltaje constantes completamente independiente, lo que garantiza un funcionamiento estable y sin descargas eléctricas. Utiliza un módulo de control de corriente y voltaje constantes programable de 2 canales.
2. El equipo está controlado por un microcontrolador STM32 y conectado a una computadora para su funcionamiento. Permite guardar todos los datos y curvas de prueba, y también se puede operar directamente a través del teclado del dispositivo para configurar el proceso, completar las pruebas y realizar la clasificación.
3. Monitoreo y visualización en tiempo real del estado de cada batería. Si se produce una anomalía, el canal dejará de funcionar y se encenderá la luz indicadora.
4. Cuenta con protección de apagado; al restablecerse la energía, puede reanudar el proceso de trabajo original.
5. Utiliza transistores de efecto de campo para el control de potencia, adecuados para baterías con voltajes de descarga más bajos, como las baterías de fosfato de hierro y litio.
6. Utiliza una interfaz gráfica de usuario intuitiva y clara. Muestra simultáneamente datos como voltaje, corriente, tiempo y capacidad de cada batería, y puede mostrar diferentes colores para indicar los estados de funcionamiento correspondientes y las condiciones anormales.
7. Potentes funciones de software y una interfaz fácil de usar.
8. La interfaz de prueba de cuatro cables garantiza una alta precisión de medición.
9. Concepto de diseño modular para un fácil mantenimiento.

Función de retroalimentación energética

• Cuando la batería se está cargando, la fuente de alimentación bidireccional convierte la energía de CA en energía de CC de 14 V, y la placa de corriente constante controla y monitorea el proceso de carga de la batería;
• Cuando la batería se descarga, el proceso es inverso al de la carga. La placa de corriente constante primero eleva el voltaje de la batería a 15 V, y luego la fuente de alimentación bidireccional convierte la CC en CA, que se alimenta directamente a la red de distribución de CA de la fábrica, logrando así la realimentación energética de la descarga de la batería.

Especificaciones de batería compatibles

• Espaciado de terminales: 50-170 mm
• Longitud: 90-220 mm
• Espesor: 15-100 mm
• Altura: 80-310 mm

Especificación del equipo

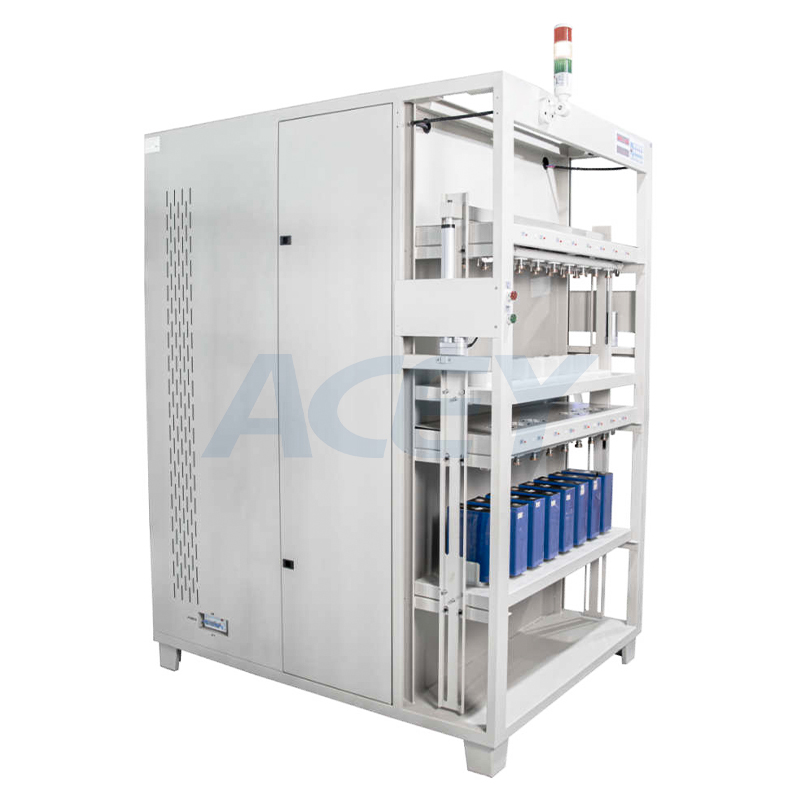

Exhibición del producto
