XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
![$this->product_detail['product_name']](/uploadfile/category/8db870c0c4ee0293fe3972b636d0fa97.jpg)
marca:
ACEYArtículo No.:
ACEY-CLW1500Wconformidad:
CE Certifiedgarantía:
One-year warranty with lifetime supportOrden (Moq) :
1 setpago:
T/Torigen del producto:
Chinatiempo de espera:

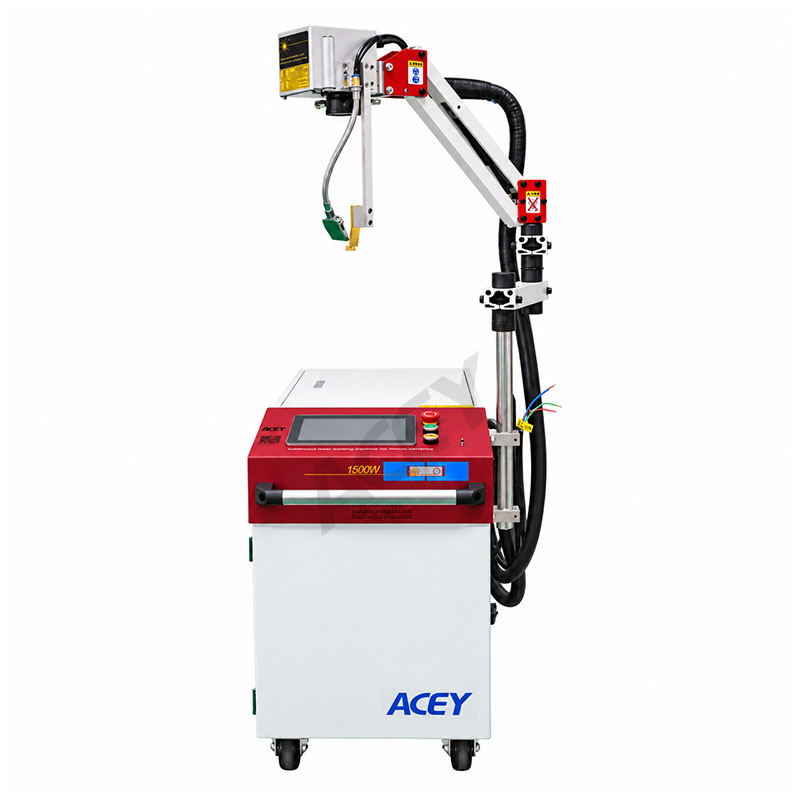

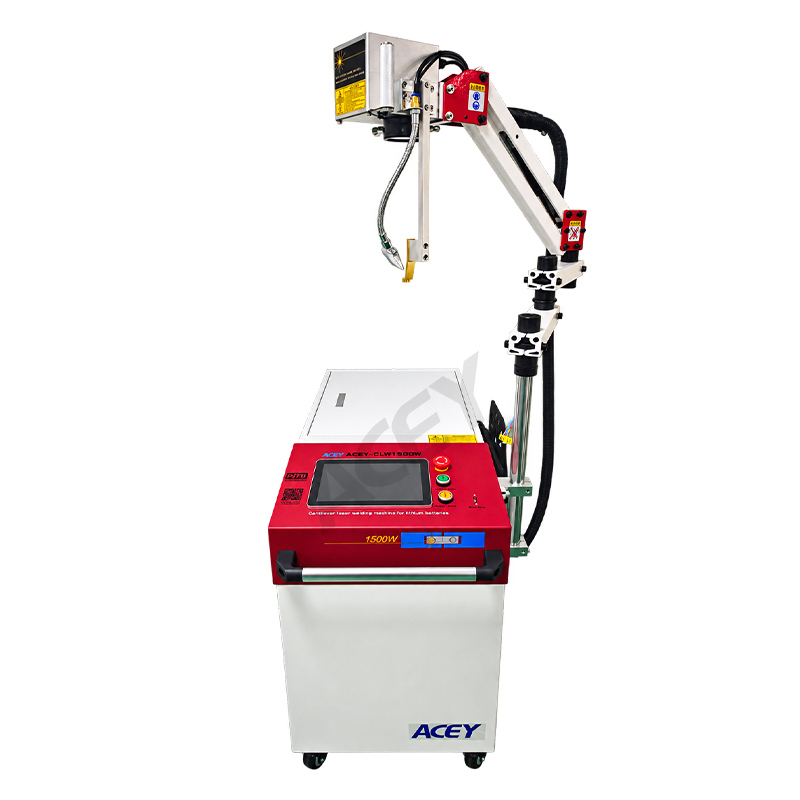

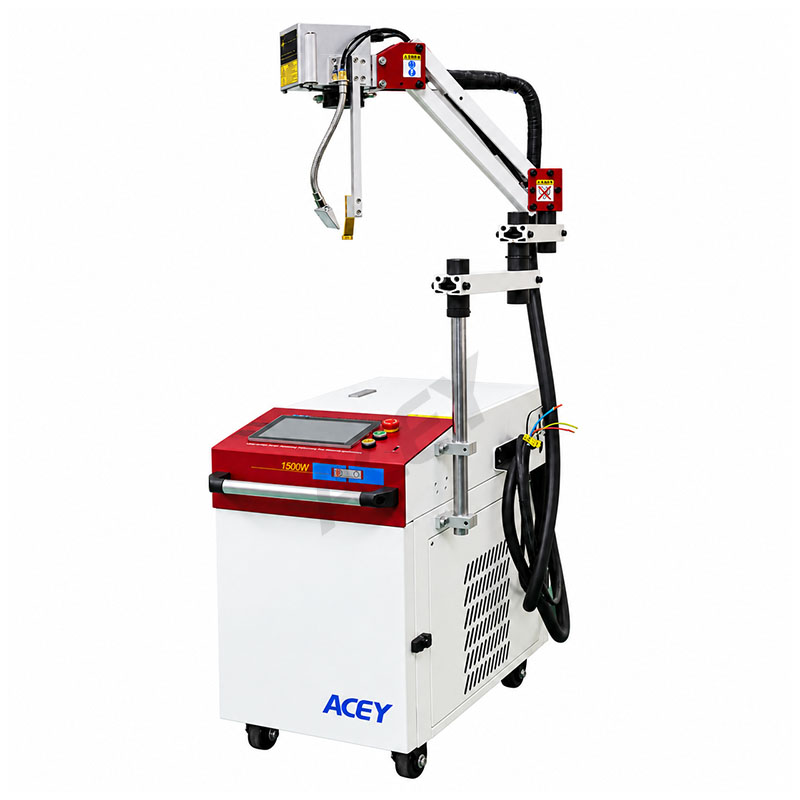

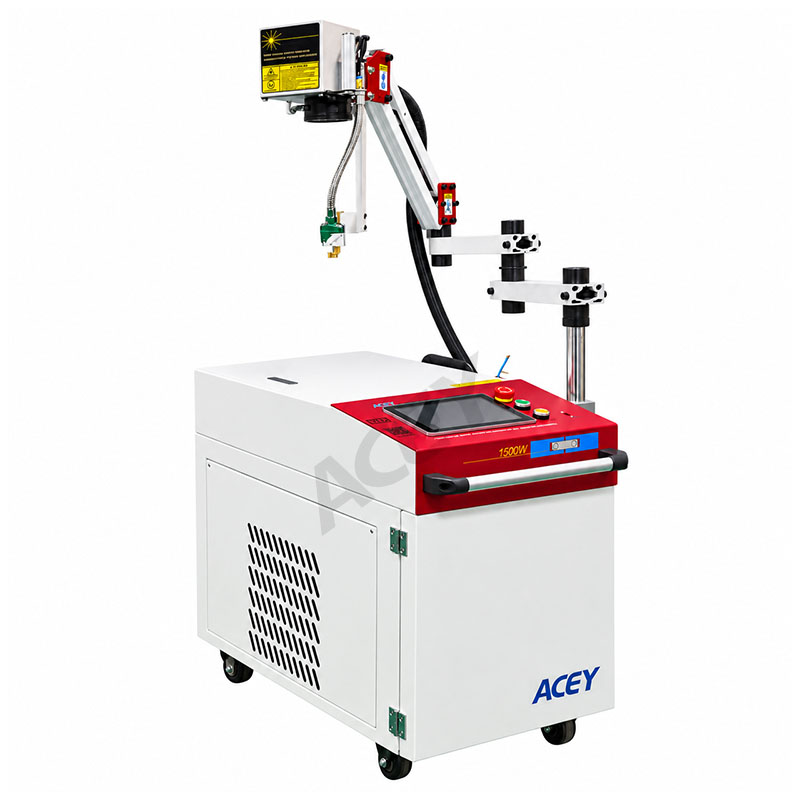

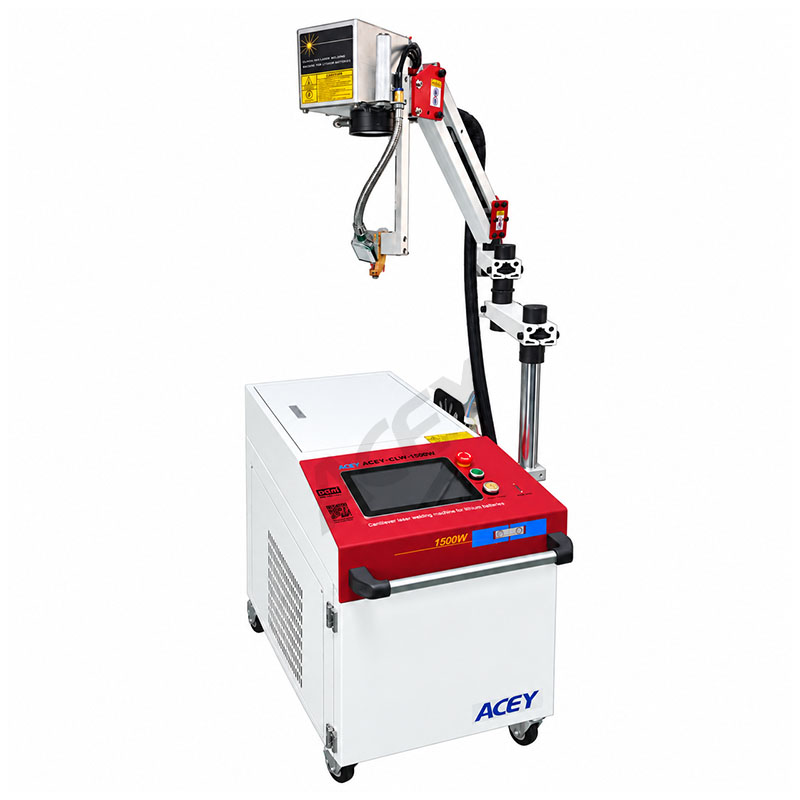

7-35 daysMáquina de soldadura láser en voladizo de 1500 W para paquetes de baterías de litio
Descripción del producto
La soldadura de conexiones de baterías requiere acceso a la junta, un patrón de soldadura adecuado y un suministro de energía controlado. La máquina de soldadura láser en voladizo ACEY-CLW1500 reúne estas funciones en un sistema montado en gabinete con un brazo en voladizo flexible.
El operador coloca el cabezal de soldadura sobre el área de conexión, mientras que el galvanómetro dirige el haz a lo largo del patrón programado. El software de procesamiento de gráficos admite la preparación de patrones y la forma de onda de la energía de salida se puede ajustar según los requisitos del material y de la junta.
La máquina utiliza refrigeración por agua y funciona con CA 220V ±10%. Su gabinete reforzado proporciona una superficie de trabajo rígida, combinando el equipo de soldadura y el espacio de trabajo en una sola instalación.
Características principales
Materiales de soldadura
La máquina de soldadura láser en voladizo ACEY-CLW1500 admite aluminio, níquel, cobre y materiales compuestos de cobre y aluminio para conexiones de baterías de litio. Las uniones típicas incluyen aluminio con aluminio, chapa compuesta de cobre y aluminio con aluminio, y cobre con cobre. Los parámetros de soldadura dependen del grosor del material y del diseño de la junta.
| Aluminio a aluminio / Chapa compuesta de cobre y aluminio a aluminio | |||
| Grosor de referencia (mm) | Configuración de potencia (%) | Velocidad de soldadura (mm/s) | Configuración de frecuencia (Hz) |
| 1 | 40 | 100 | 1000 |
| 1.5 | 55 | 100 | 1000 |
| 2 | 75 | 100 | 1000 |
| 2.5 | 90 | 100 | 1000 |
| Cobre a Cobre | |||
| Espesor de Referencia (mm) | Configuración de Potencia (%) | Velocidad de Soldadura (mm/s) | Configuración de Frecuencia (Hz) |
| 1 | 55 | 100 | 2000 |
| 1.5 | 85 | 100 | 2000 |
| Nota: El cobre es altamente reflectante a longitudes de onda de láser de infrarrojo cercano y requiere un ajuste cuidadoso de los parámetros. Las salpicaduras y los depósitos de soldadura pueden dañar la ventana protectora y acortar su vida útil. Se recomienda la inspección regular, la limpieza y el reemplazo oportuno. | |||
Especificaciones Técnicas
| Parámetro | Especificación |
| Nombre del Producto | Máquina de Soldadura Láser Galvo en Voladizo |
| Modelo | ACEY-CLW1500 |
| Potencia de Salida del Láser | 1500 W |
| Tensión de Alimentación | AC 220V ±10% |
| Consumo de Energía | ≤6 kW |
| Longitud de Onda del Láser | 1070 ±10 nm |
| Método de Enfriamiento | Enfriamiento por Agua |
| Rango de Oscilación del Voladizo | 90 cm |
| Dimensiones de la Máquina | 970 × 540 × 1570 mm |
| Peso de la máquina | 140 kg |
Aplicaciones

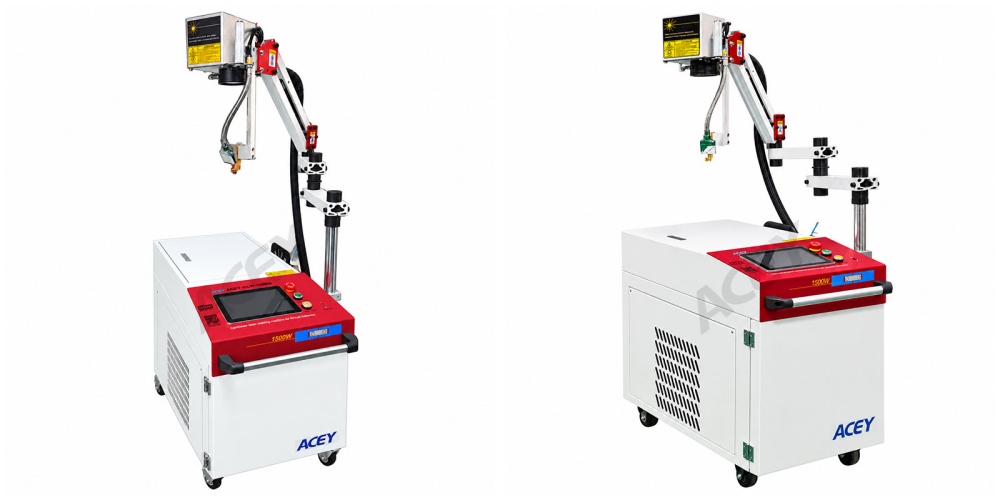

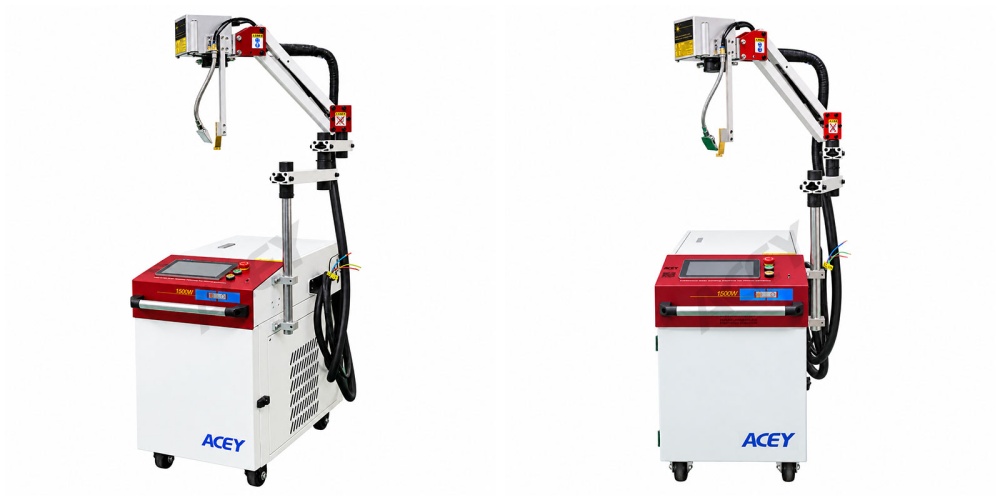

Visualización del producto
Preguntas frecuentes
*¿Cómo se posiciona el cabezal de soldadura sobre el paquete de baterías??
La máquina de soldadura láser en voladizo ACEY-CLW1500 utiliza un voladizo de articulación de tres ejes para posicionar el cabezal de soldadura. Una vez posicionado, el galvanómetro controla el patrón de soldadura programado dentro del área de trabajo.
*¿Qué significa la especificación de voladizo de 90 cm?
Describa el rango de oscilación del voladizo. No debe interpretarse como un campo de escaneo de 900 × 900 mm ni como una especificación de desplazamiento de eje automático. Proporcione las dimensiones de su paquete y el diseño de la conexión para poder evaluar el acceso para la soldadura.
*¿Puede esta máquina soldar conexiones de baterías de cobre?
Sí. Las referencias de proceso suministradas incluyen uniones de cobre con cobre a espesores de material nominales de 1,0 mm y 1,5 mm. La idoneidad real depende del espesor de cada capa, el diseño de la unión y la condición de la superficie. Las aplicaciones de cobre también requieren especial atención al mantenimiento de la ventana protectora.
