¿Por qué las baterías terminadas necesitan pruebas de aislamiento?


Propósito y función

De acuerdo con el riesgo real de alto voltaje que enfrenta una sola batería en el ensamblaje del módulo, la resistencia de aislamiento o la corriente de fuga de la batería recubierta se mide a un voltaje específico para seleccionar baterías calificadas, de modo que puedan cumplir con los requisitos de aislamiento del módulo después del envío.


Antes de la prueba de aislamiento, asegúrese de que la batería que se someterá a la prueba de aislamiento esté calificada en términos de rendimiento eléctrico básico y que haya sido examinada preliminarmente en cuanto a voltaje y resistencia interna por elmáquina clasificadora de celdas de batería, y excluya las baterías con voltaje anormal (como sobrecarga/bajo voltaje) o resistencia interna no coincidente, para evitar interferencias con los resultados de la prueba de aislamiento debido a problemas de voltaje/resistencia interna (como riesgo de ruptura por alto voltaje o error en el cálculo de la corriente de fuga),


Método y principio de prueba

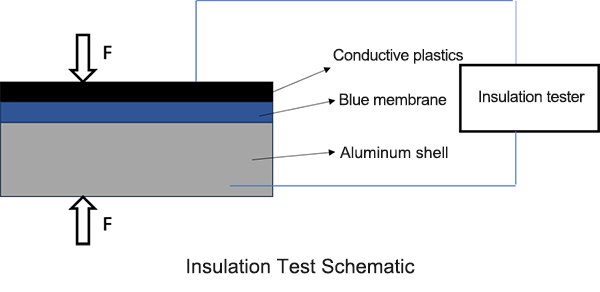

Primero, coloque la batería, utilice el mecanismo de presión para presionar la superficie ancha de la batería y pruebe el aislamiento de la batería bajo la presión y el voltaje establecidos.

Principio: Aplique tensión continua o alterna a la película aislante de la superficie de la batería que se va a probar. Tras un cierto período de polarización, la resistencia correspondiente a la corriente de fuga que fluye a través del dieléctrico (compuesto dieléctrico de la película aislante y la capa de aire) se denomina resistencia de aislamiento.

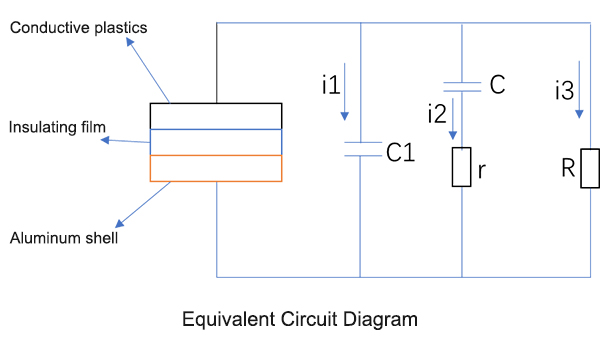

El diagrama del circuito equivalente es el siguiente:


  • i1 es la corriente capacitiva:El voltaje de CC actúa sobre el aislante y el momento de aplicación de la presión es relativo a la carga del capacitor, esta parte de la corriente decae rápidamente.
  • i2 es la corriente de absorción:La corriente de absorción del medio no homogéneo se compone de polarización lenta y polarización entre capas.
  • i3 es la corriente de fuga:Hay muy pocos electrones libres o débilmente ligados en el dieléctrico, y después de cierto tiempo, esta corriente se estabiliza gradualmente. La resistencia de aislamiento mencionada aquí se refiere a la resistencia pura que causa I3.

¿Cómo filtrar baterías por corriente de fuga?

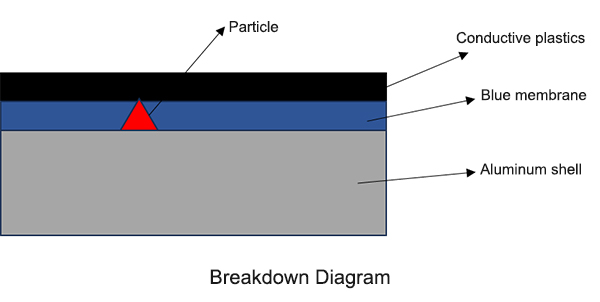

Cuando hay partículas metálicas o la película aislante está dañada, el aislamiento se rompe. En este momento, la corriente de fuga aumenta rápidamente y la resistencia correspondiente disminuye rápidamente. Por lo tanto, al seleccionar la tensión de prueba, se debe considerar la tensión de ruptura correspondiente a los distintos tipos de productos dañados. De esta manera, la resistencia o la corriente de fuga entre productos normales y defectuosos será significativamente diferente, lo que permitirá seleccionar las celdas de batería con la película aislante dañada mediante esta prueba.




Además, la tensión de CC equivalente utilizada para las pruebas de aislamiento es 1,414 veces la tensión de CA, por lo que los picos de tensión de CC y CA son iguales. La batería se comprime mediante el mecanismo de ajuste para garantizar que la película aislante esté en estrecho contacto con el extremo donde se aplica la tensión, reducir el error de medición y considerar completamente el estado del aislamiento de la batería cuando se somete a tensión en el módulo.


Por ejemplo

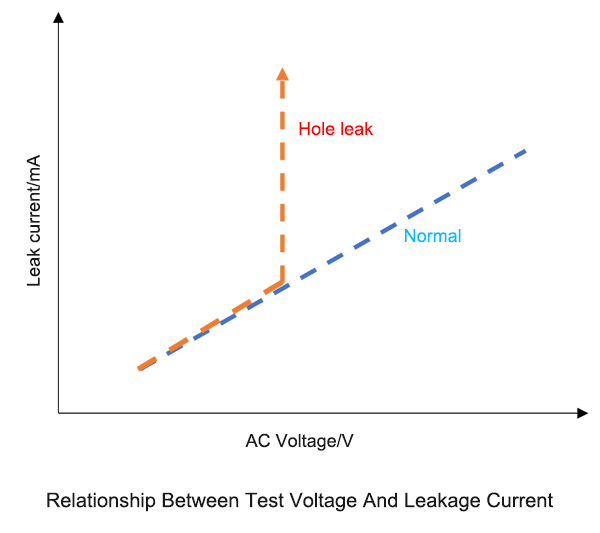

La película aislante defectuosa de una batería defectuosa genera una tensión de resistencia insuficiente, lo que provoca una ruptura a una tensión determinada. Cuando se produce la ruptura, la corriente de fuga aumenta rápidamente. Como se muestra en la figura a continuación, a medida que la tensión de prueba aumenta dentro de un rango determinado, la corriente de fuga aumenta gradualmente, y existe una relación lineal. La tensión y la corriente de fuga del producto normal muestran una buena relación lineal; la corriente de fuga de una batería con una película aislante dañada aumentará bruscamente a una tensión determinada y provocará la ruptura.



La prueba de aislamiento de la batería es crucial para la identificación temprana de riesgos como fallas y la seguridad de las baterías de iones de litio, y es un proceso muy importante en la fabricación.
