Tecnología de integración de baterías y cuerpo: de celda a cuerpo
Ante la doble presión de la ansiedad por la autonomía y los cuellos de botella en el uso del espacio en los vehículos de nuevas energías, el diseño estructural de los vehículos eléctricos está experimentando una transformación. Uno de los principales impulsores es la tecnología de integración de la batería en la carrocería, comúnmente conocida en la industria como CTC/CTB/CIB/CTV (CTC: celda a chasis; CTB: celda a carrocería; CIB: celda en carrocería; CTV: celda a vehículo).
En el diseño tradicional de vehículos eléctricos, inevitablemente se crea un espacio redundante entre el paquete de baterías independiente y el suelo del vehículo. La tecnología de integración del paquete de baterías con la carrocería rompe la barrera tradicional entre el suelo del vehículo y la cubierta del paquete de baterías independiente. Gracias a una profunda integración física, ofrece mejoras significativas en el rendimiento:
-
Optimización del espacio
:El espacio de aire (8-15 mm) entre la cubierta del paquete de batería independiente y el piso del vehículo se puede utilizar para mejorar la experiencia de conducción o acomodar más baterías.
-
Aligeramiento
La carcasa independiente del paquete de baterías y el suelo del vehículo forman una estructura dual, lo que representa una carga muerta. La combinación de ambas reduce el espacio redundante y el peso del vehículo entre 10 y 20 kg.
-
Alta rigidez
La rigidez torsional mejorada mejora la capacidad del vehículo para resistir la deformación por impacto, lo que resulta en una conducción más suave a alta velocidad y una menor resonancia en carreteras con baches. Esto proporciona mayor seguridad y maniobrabilidad, además de mejorar el confort de marcha y el nivel de ruido NVH (calefacción no volátil). El Leapmotor C10 utiliza la tecnología de integración de batería y carrocería CTC2.0, logrando una rigidez torsional de 42.500 Nm/grado, superando incluso a las marcas de lujo.
-
Reducción de costos
:Simplifica el proceso de fabricación y el recuento de piezas.
Tres soluciones técnicas convencionales de la industria actual

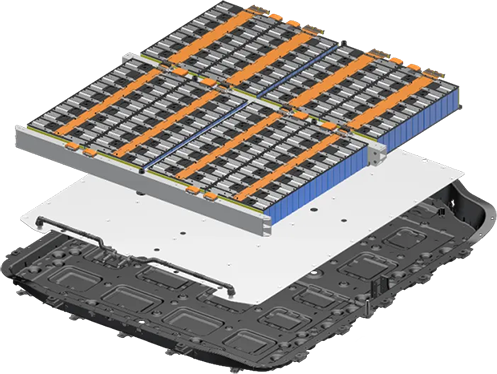

01 Integración profunda de la cubierta del paquete de baterías
Piso de la carrocería + travesaño del asiento
Diseño del núcleo:
El paquete de baterías cuenta con una cubierta rígida que sirve directamente como piso del habitáculo de pasajeros, y los travesaños necesarios para la instalación del asiento también están integrados en la cubierta del paquete de baterías.
Ventajas:
Alta integración.
Desafíos:
Poca accesibilidad para el mantenimiento. El reemplazo de la batería requiere desmontar todos los asientos del vehículo e incluso todo el interior.
02 La cubierta del paquete de baterías sirve como piso de la carrocería
Las vigas transversales del asiento se fijan a la carrocería
Diseño del núcleo:
El paquete de baterías permanece independiente, y su cubierta sirve como suelo del habitáculo. Sin embargo, los travesaños de los asientos permanecen fijados a la carrocería.
Ventajas:
Equilibra la innovación y la practicidad, haciendo que el reemplazo de la batería sea relativamente fácil.

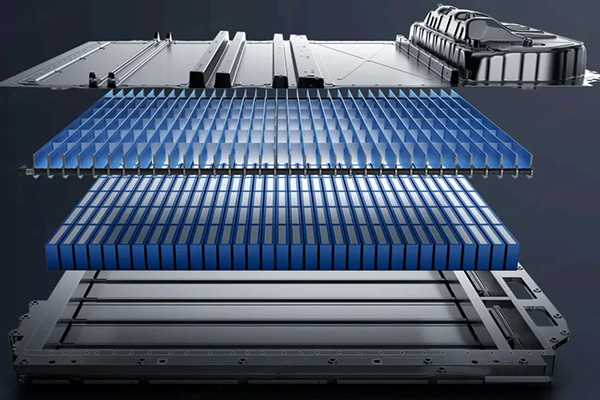

03 El piso de la carrocería también sirve como cubierta del paquete de baterías
Sin tapa de batería independiente
Diseño del núcleo:
Se elimina la tapa del paquete de baterías, dejando la parte superior abierta. Sus funciones de sellado y protección requieren la integración con el suelo de la carrocería.
Ventajas:
Estructura simple, menos piezas y reemplazo de batería relativamente fácil.
Desafíos:
En comparación con los pisos de carrocería tradicionales, estos requieren mayor resistencia y sellado para garantizar que el compartimiento de la batería permanezca impermeable y a prueba de polvo a largo plazo.
Las tres soluciones principales, que abarcan desde la integración profunda hasta el equilibrio innovador y el control corporal, demuestran la diversidad del ingenio de la ingeniería. Si bien existen desafíos como las nuevas normativas de mantenimiento y las actualizaciones de procesos, la promesa de espacio liberado, un rendimiento exponencialmente mejorado y la posibilidad de optimizar costos han dado un voto de confianza a esta "revolución del adelgazamiento".
La integración profunda entre la batería y la carrocería resuelve eficazmente las principales contradicciones de los vehículos eléctricos en términos de espacio, peso, rigidez y coste. Es una vía tecnológica clave para lograr vehículos eléctricos más resistentes, ligeros y eficientes.
