Generalmente, la capacidad de equipo de prueba de batería de litio se divide en carga de corriente constante, carga de voltaje constante y descarga de corriente constante en el proceso de prueba de carga y descarga de la batería de iones de litio.

1. La carga de corriente constante significa que la corriente es siempre constante y la tensión aumenta lentamente hasta el valor establecido (la tensión límite superior de la batería de litio ternaria es de 4,2 V). La corriente para la carga de corriente constante está entre 0.5C y 1.0C.

2. La carga de voltaje constante se refiere al proceso en el cual el voltaje de la batería de litio aumenta a 4.2V y la corriente disminuye lentamente con un voltaje constante. La corriente disminuye gradualmente según la saturación de la batería, cuando disminuye hasta la corriente de corte establecida. (La corriente de corte es generalmente 0.01C de la capacidad) Se considera que la carga ha terminado. (C es una forma de expresar la capacidad nominal de la batería frente a la corriente. Por ejemplo, si la batería tiene una capacidad de 1000 mAh, 1C significa que la corriente de carga es de 1000 mA).

3. La descarga de corriente constante se refiere al proceso en el que la corriente permanece constante y el voltaje cae lentamente. (La batería de litio ternaria tiene un voltaje límite inferior de 3,0 V)

La relación entre el tiempo de carga y descarga del equipo de prueba de subcapacidad de la batería de litio y la capacidad de la batería de litio.

La fórmula de cálculo de 0.2C es la siguiente: tiempo de carga t = potencia de la batería c / corriente de carga i

Entonces, suponga que la capacidad de la batería es 2000 MAH, establezca la corriente de carga en 1000 MA y el tiempo de carga teórico es 2000/400 = 5 horas

Pero en la práctica, el tiempo de carga es más largo que el tiempo teórico debido a la pérdida de energía durante la carga. Generalmente, se agrega una hora más como tiempo de presión constante.

Tiempo de descarga de corriente constante t = potencia de la batería c / corriente de carga i

Suponiendo que la capacidad de la batería es 2000 MAH, configure la corriente de carga en 400 MA y el tiempo de descarga teórico es 2000/1000 = 5 horas

La fórmula de cálculo de 0.5C es la siguiente: tiempo de carga t = potencia de la batería c / corriente de carga i

Entonces, suponga que la capacidad de la batería es 2000 MAH, establezca la corriente de carga en 1000 MA y el tiempo de carga teórico es 2000/1000 = 2 horas

Pero en la práctica, el tiempo de carga es más largo que el tiempo teórico debido a la pérdida de energía durante la carga. Generalmente, se agrega una hora más como tiempo de presión constante.

Tiempo de descarga de corriente constante t = potencia de la batería c / corriente de carga i

Suponiendo que la capacidad de la batería es 2000 MAH, configure la corriente de carga en 1000 MA y el tiempo de descarga teórico es 2000/1000 = 2 horas

La fórmula de cálculo de 1C es la siguiente: tiempo de carga t = potencia de la batería c / corriente de carga i

Entonces, suponga que la capacidad de la batería es 2000 MAH, establezca la corriente de carga en 2000 MA y el tiempo de carga teórico es 2000/2000 = 1 hora

Pero en la práctica, el tiempo de carga es más largo que el tiempo teórico debido a la pérdida de energía durante la carga. Generalmente, se agrega una hora más como tiempo de presión constante.

Tiempo de descarga de corriente constante t = potencia de la batería c / corriente de carga i

Suponiendo que la capacidad de la batería es 2000 MAH, establezca la corriente de carga en 2000 MA y el tiempo de descarga teórico es 2000/2000 = 1 hora

Las baterías anteriores se basan en el rango de voltaje de las baterías de litio ternarias (óxido de cobalto de litio, manganato de litio) como límite superior de carga de 4,2 V, y el límite inferior de descarga es de 3,0 V.

El rango de voltaje de la batería de fosfato de hierro y litio es el límite superior de carga de 3,65 V y el límite inferior de descarga de 2,0 V.

El rango de voltaje de la batería de titanato de litio es que el límite superior de carga es de 2,5 V y el límite inferior de descarga es de 1,5 V.

Circunstancias específicas A medida que la capacidad de las baterías de litio continúa aumentando, la corriente del equipo de prueba de subcapacidad de la batería de litio es a menudo menor que la configuración de corriente de capacidad nominal de la batería durante el uso, lo que conduce a un aumento en el tiempo de prueba y el resultado de la capacidad aumentará. ser un poco más alto que la prueba 1C.

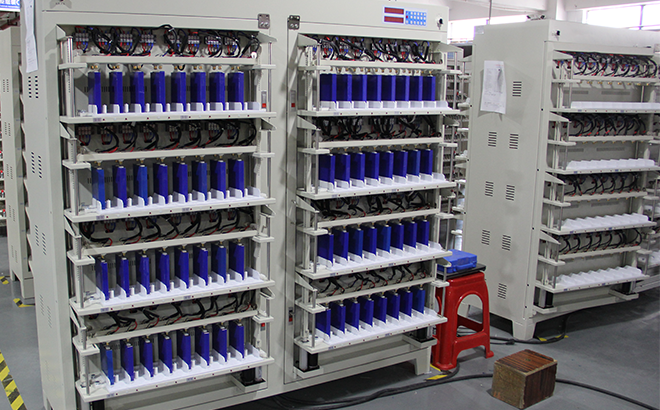

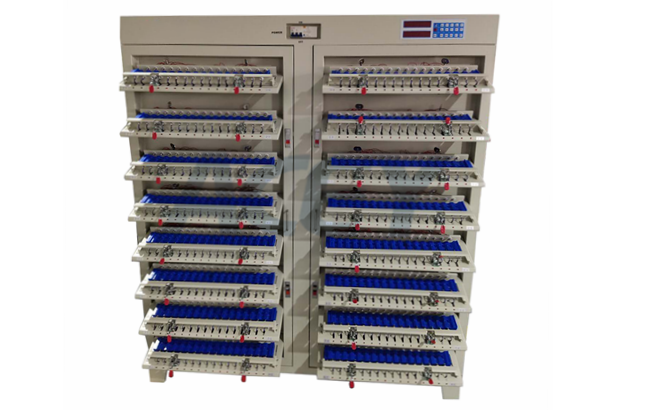

ACEY proporciona diferentes canales y diferentes amplificadores clasificadora de capacidad celular , nuestra máquina se puede utilizar para celda cilíndrica, celda de bolsa y celda prismática.
